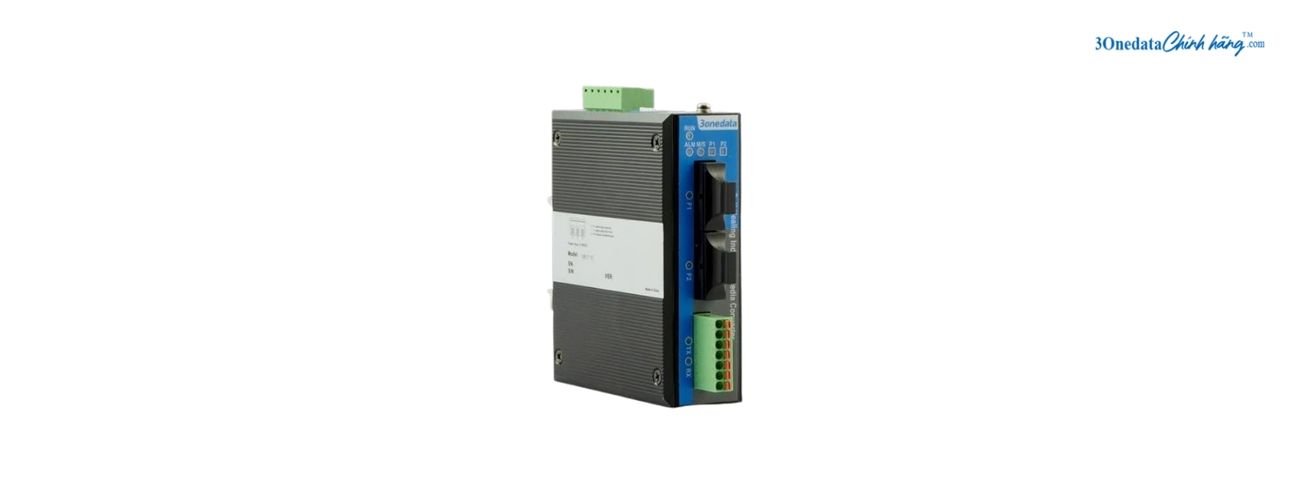

TỔNG QUAN VỀ IMF2100-2F-1DI(3IN1)-TB-P(85-265VAC)
IMF2100-2F-1DI(3IN1)-TB-P(85-265VAC) | Bộ Chuyển Đổi RS-232/485/422 sang 2 cổng Quang
IMF2100-2F-1DI(3IN1)-TB-P(85-265VAC) là Bộ Chuyển Đổi Tín Hiệu RS-232/485/422 sang Quang thuộc Dòng IMF2100 Series. Đây là dòng có 1/2 cổng sợi quang + 1 RS-232/485/422 nối tiếp với MODEM sợi. Chúng chuyển đổi tín hiệu cổng nối tiếp RS-232/485/422 sang tín hiệu quang và cung cấp cho người dùng cổng nối tiếp RS-232/485/422 để thực hiện truyền từ đầu đến cuối trong suốt. Dòng này cung cấp 1 hoặc 2 cổng sợi quang với chức năng mạng vòng, 1 cổng nối tiếp RS-232/485/422 và nhiều giải pháp nguồn tùy chọn như 85 ~ 265VAC, 110 ~ 370VDC hoặc 12-48VDC (nguồn cấp đơn / kép). Họ áp dụng lắp DIN-Rail, có thể đáp ứng các yêu cầu của các cảnh khác nhau
IMF2100-2F-1DI(3IN1)-TB-P(85-265VAC) có Công tắc DIP có thể thực hiện các chức năng như tùy chọn Master / Slave, kích hoạt điện trở đầu cuối RS-485, cảnh báo rơ le khi mất điện và ngắt kết nối sợi quang (lưu ý: cảnh báo nguồn điện chỉ dành cho sản phẩm cấp nguồn kép), v.v. khi sợi quang ngắt kết nối hoặc nguồn điện kép không thành công, đèn báo ALM sẽ sáng và gửi cảnh báo, đồng thời thiết bị cảnh báo kết nối với rơ le sẽ gửi cảnh báo để nhanh chóng chụp sự cố tại hiện trường. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong các tình huống khác nhau như kiểm soát công nghiệp, kiểm soát quy trình, kiểm soát giao thông và khu dân cư thông minh, và đặc biệt có thể áp dụng cho ngân hàng,
Thông Số Nhanh của IMF2100-2F-1DI(3IN1)-TB-P(85-265VAC)
- Hỗ trợ 1/2 cổng sợi quang và 1 cổng nối tiếp RS-232/485/422 có cách ly
- Hỗ trợ 1 ngõ ra cảnh báo rơ le khi mất điện và ngắt kết nối sợi quang Hỗ trợ nhiều giải pháp nguồn tùy chọn bao gồm 85 ~ 265VAC, 110 ~ 370VDC hoặc 12-48VDC (nguồn cấp đơn / kép)
- Hỗ trợ dải nhiệt độ hoạt động rộng -40 ～ 75 ℃
THÔNG SỐ KỸ THUẬT CỦA IMF2100-2F-1DI(3IN1)-TB-P(85-265VAC)
| Fiber Port | Interface quantity: 1/2 (support ring network) Fiber port: optional SC/FC/ST interface Transmission distance: lMultimode: 2km lSingle mode: 20/40/60km Transmission wavelength: lMultimode: 1310nm lSingle mode: 1310nm or 1550nm |
| Serial Port | Standard: EIA RS-232C, RS-485, RS-422 Serial port: 1 RS-232/485/422 serial port, can’t be used simultaneously RS-232 signal: RXD, TXD, GND RS-485 signal: D+, D-, GND RS-422 signal: T+, T-, GND, R+, R- Baud rate: 300~115200bps Data bit: 5bit, 6bit, 7bit, 8bit Stop bit: 1bit, 1.5bit, 2bit Check bit: None, Even, Odd, Space, Mark Interface type: 7-pin 3.81mm pitch terminal block Direction control: RS-485 adopts automatic data flow control technology Load capacity: RS-485 supports 32-point polling environment (128-point could be customized) RS-485 pull up/down resistor: 4.7kΩ RS-485 terminal resistance: built-in 120Ω, could be controlled by DIP switch Transmission distance: RS-232 serial port, 15m； RS-485/422 serial port, 1200m |
| Relay | Relay quantity: 1 relay alarm output Connection method: 6-pin 5.08mm pitch terminal block(relay occupies 2 pins) Current load: 1A@30VDC, 0.3A@125VAC Default relay status: normally open |
| LED Indicator | Power Supply Indicator, Fiber Port Connection Indicator, Master/Slave Indicator, Alarm Indicator, Serial Port Data Receiving Indicator, Serial Port Data Sending Indicator |
| Power Requirement | Support four optional power solutions, 12~48VDC (single power supply), 12~48VDC (dual power supply), 110~370VDC or 85~265VAC Solution 1 lPower supply range: 12~48VDC lConnection method: 6-pin 5.08mm pitch terminal blocks (power supply occupies 4 pins) lPower supply protection: built-in 2.0A over-current protection and non-polarity lPower supply redundancy: support Solution 2 lPower supply range: 12~48VDC lConnection method: 6-pin 5.08mm pitch terminal blocks (power supply occupies 2 pins) lPower supply protection: built-in 2.0A over-current protection and non-polarity Solution 3 lPower supply range: 110~370VDC lConnection method: 6-pin 5.08mm pitch terminal blocks (power supply occupies 2 pins) lPower supply protection: built-in 2.0A over-current protection and non-polarity Solution 4 lPower supply range: 85~265VAC lConnection method: 6-pin 5.08mm pitch terminal blocks (power supply occupies 2 pins) lPower supply protection: built-in 2.0A over-current protection |
| Power Consumption | No-load: ≤3.0W@24VDC Full-load: ≤3.4W@24VDC |
| Environmental Limit | Operating temperature: -40~75℃ Storage temperature: -40~85℃ Relative humidity: 5%～95%(no condensation) |
| Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail mounting Weight: ≤360g Dimension (W x H x D): 35mm×110mm×95mm |
| Industrial Standard | IEC 60950-1 / EN 60950-1: Safety EN 55032: Conducted & Radiated Disturbances IEC 61000-3-2 Harmonic Current Emission IEC 61000-3-3 Voltage Fluctuation & Flicker EN 55024 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 IEC 61000-4-11 |
| Certification | CE, FCC, RoHS |
Xem và tải về Datasheet của sản phẩm tại đây: IMF2100 Datasheet
THÔNG TIN ĐẶT HÀNG IMF2100-2F-1DI(3IN1)-TB-P(85-265VAC)
3Onedata Chính Hãng ™ là nhà phân phối 3onedata chính thức tại Việt Nam. Chúng tôi phân phối đầy đủ các sản phẩm của 3onedata gồm: Switch Công Nghiệp, Switch PoE, Bộ Chuyển Đổi Quang Điện, Module Công Nghiệp, Wifi Công Nghiệp, Router Công Nghiệp, Bộ Chuyển Đổi RS232/485/422, Bộ Chuyển Đổi Modbus, Bộ Chuyển Đổi CAN-Bus, Bộ Chuyển Đổi Protocol, Bộ Chuyển Đổi Video Quang, Phần Mềm & Công Cụ…
3onedata Chính Hãng ™ là một địa chỉ phân phối 3Onedata chính hãng uy tín hàng đầu tại Việt Nam. Đến với chúng tôi, quý khách hàng sẽ nhận được những thông tin chính xác về nguồn gốc xuất xứ, giấy tờ, chứng chỉ, với mức giá tốt nhất thị trường. Hàng luôn sẵn kho số lượng lớn để đáp ứng nhu cầu của khách hàng.
Danh Sách Các Sản Phẩm Thuộc IMF2100 Series
Danh sách các sản phẩm thuộc IMF2100 Series được update năm 2022 gồm có:
| Available Models | Fiber Port | RS-232/485/422 | Power Supply |
| IMF2100-1F-1DI(3IN1)-TB-P(12-48VDC) | 1 | 1 | 12~48VDC (single power supply) |
| IMF2100-2F-1DI(3IN1)-TB-2P(12-48VDC) | 2 | 1 | 12~48VDC (dual power supply) |
| IMF2100-2F-1DI(3IN1)-TB-P(110-370VDC) | 2 | 1 | 110~370VDC |
| IMF2100-1F-1DI(3IN1)-TB-P(85-265VAC) | 1 | 1 | 85~265VAC |
| IMF2100-2F-1DI(3IN1)-TB-P(85-265VAC) | 2 | 1 |
