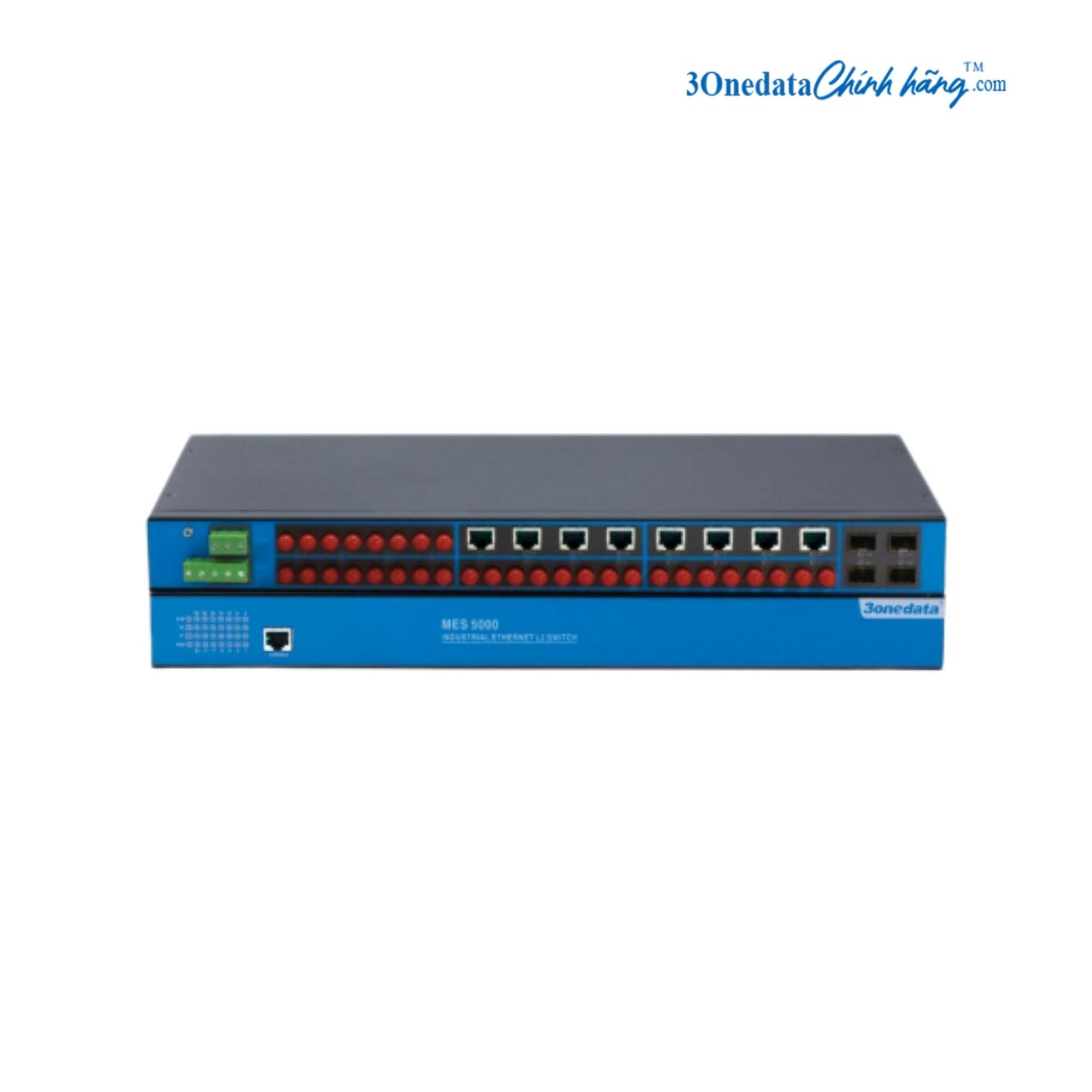

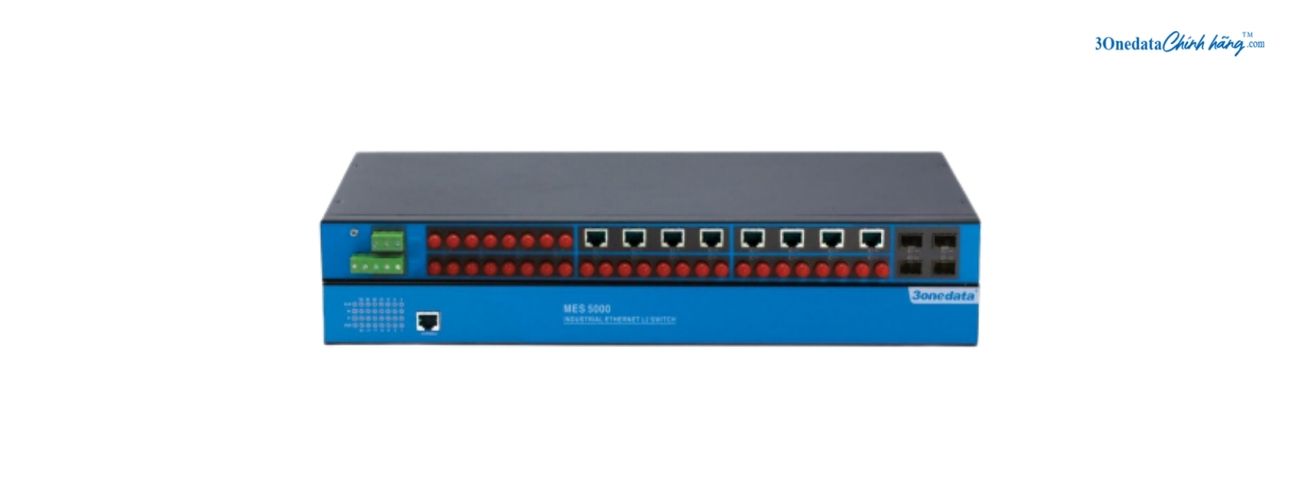

TỔNG QUAN VỀ MES5000-4GS-24F
MES5000-4GS-24F là switch công nghiệp Ethernet Layer 2 Managed thuộc dòng MES5000 của 3onedata, được thiết kế theo dạng rack 1U với tổng cộng 28 cổng quang tốc độ 100Mbps và Gigabit. Phiên bản MES5000-4GS-24F sở hữu 4 khe SFP Gigabit 1000Base SFP cùng 24 cổng quang 100Base FX, phù hợp cho các hệ thống truyền dẫn công nghiệp yêu cầu mật độ cổng quang cao. 3onedata trang bị cho MES5000-4GS-24F cơ chế chuyển mạch Store and Forward, bộ nhớ địa chỉ MAC 8K, bộ đệm gói 3Mbit và băng thông backplane 12.8G.
Switch công nghiệp 3onedata MES5000-4GS-24F hướng tới các hệ thống mạng điện lực, trạm biến áp và môi trường công nghiệp có yêu cầu cao về khả năng vận hành liên tục. Dòng MES5000 được thiết kế cho mạng tại lớp điều khiển và lớp quá trình của trạm biến áp, đồng thời đáp ứng các tiêu chuẩn IEC61850 và IEEE1613. Với 24 cổng quang 100Mbps và 4 khe SFP Gigabit, MES5000-4GS-24F thích hợp cho doanh nghiệp, đơn vị điện lực, nhà tích hợp hệ thống và các dự án hạ tầng CNTT công nghiệp cần kết nối nhiều tuyến cáp quang.
MES5000-4GS-24F hỗ trợ nhiều giao thức quản lý và tính năng chuyển mạch Layer 2 như STP, RSTP, 802.1Q VLAN, QoS, LLDP, IGMP Snooping, GMRP, Static Multicast, Port Trunking, Port Mirroring và SW Ring. Switch 3onedata còn hỗ trợ hai nguồn cấp dự phòng AC hoặc DC, dải điện áp 90 đến 264VAC hoặc 36 đến 72VDC, nhiệt độ vận hành từ âm 40 đến 75°C và thiết kế vỏ kim loại IP40. Các đặc tính này giúp MES5000-4GS-24F phù hợp với môi trường công nghiệp có yêu cầu khắt khe về EMC, nguồn điện và nhiệt độ vận hành.
ĐẶC ĐIỂM NỔI BẬT CỦA MES5000-4GS-24F
MES5000-4GS-24F tập trung vào khả năng kết nối quang mật độ cao, quản trị mạng Layer 2 và duy trì liên lạc ổn định trong môi trường công nghiệp. Các thông số về giao diện, giao thức, nguồn cấp và khả năng dự phòng giúp switch công nghiệp 3onedata đáp ứng tốt yêu cầu vận hành của hệ thống mạng điện lực và hạ tầng truyền thông công nghiệp.
- 28 cổng Ethernet gồm 4 khe SFP Gigabit 1000Base SFP và 24 cổng quang 100Base FX, phù hợp với hệ thống cần số lượng lớn kết nối cáp quang.
- Hỗ trợ SW Ring, STP và RSTP để tạo cơ chế dự phòng đường truyền, trong đó công nghệ SW Ring của 3onedata hỗ trợ Single Ring, Coupling Ring, Chain Ring và Dual Homing Ring với thời gian tự phục hồi khi mạng gặp sự cố nhỏ hơn 20ms.
- Hỗ trợ 802.1Q VLAN, Static Port Aggregation, Bandwidth Management và Flow Control, cho phép kiểm soát luồng dữ liệu, phân bổ băng thông và tổ chức các miền truyền thông theo yêu cầu vận hành.
- Hỗ trợ IGMP Snooping, GMRP và Static Multicast nhằm kiểm soát lưu lượng multicast, hạn chế dữ liệu không cần thiết đi tới các cổng không liên quan và tiết kiệm băng thông mạng.
- Quản trị qua SNMP v1/v2c, CLI, Web, Telnet và các chức năng như Port Statistics, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Client, File Management và Network Diagnosis.
- Hỗ trợ LLDP để tự động phát hiện topology, Port Mirroring phục vụ phân tích dữ liệu, QoS để phân loại và ưu tiên lưu lượng thời gian thực, cùng hệ thống thống kê cổng để theo dõi lưu lượng theo thời gian thực.
- Hỗ trợ cảnh báo qua relay và email, trong đó relay alarm có thể kết nối với hệ thống cảnh báo bên ngoài để hỗ trợ phát hiện nhanh lỗi nguồn hoặc lỗi liên kết cổng.
- Thiết kế nguồn cấp kép dự phòng với lựa chọn 90 đến 264VAC hoặc 36 đến 72VDC, kèm bảo vệ quá dòng 8A đối với nguồn AC và 5.5A đối với nguồn DC.
- Thiết kế fanless, công suất tiêu thụ thấp, hỗ trợ nhiệt độ vận hành rộng từ âm 40 đến 75°C và độ ẩm tương đối 5% đến 95% không ngưng tụ.
- Vỏ kim loại đạt IP40, kích thước 441.6mm × 290mm × 44.45mm, trọng lượng 4.5kg và hỗ trợ lắp đặt rack 19 inch 1U.
- MES5000-4GS-24F đáp ứng IEC61850, IEEE1613, CE, FCC, RoHS, Class A của SGCC và CSG Type Test theo thông tin trong datasheet của 3onedata. Switch được công bố với thời hạn bảo hành 5 năm.
MES5000-4GS-24F DATASHEET
MES5000-4GS-24F datasheet cung cấp các thông số kỹ thuật chính thức về giao diện kết nối, giao thức mạng, chức năng Layer 2, hiệu suất chuyển mạch, nguồn cấp, môi trường vận hành, đặc tính cơ khí và tiêu chuẩn công nghiệp. Bảng dưới đây tổng hợp thông số theo tài liệu kỹ thuật của 3onedata, trong đó phiên bản MES5000-4GS-24F được xác định với 4 khe SFP Gigabit, 24 cổng quang 100M và không có cổng đồng 100M.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Model | MES5000-4GS-24F |
| Loại switch | 28 port 100M/Gigabit Layer 2 Managed Industrial Ethernet Switch |
| Khe SFP Gigabit | 4 khe 1000Base SFP |
| Cổng quang 100M | 24 cổng 100Base FX |
| Cổng đồng 100M | Không có |
| Tiêu chuẩn IEEE | IEEE 802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.3x, IEEE 802.1D, IEEE 802.1w, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1AB |
| SNMP | SNMP v1/v2c |
| Quản lý mạng | Port Mirroring, QoS, LLDP, DHCP Server, DHCP Client, File Management, Port Statistics |
| Bảo mật | Phân loại quyền người dùng, Port Alarm, Power Supply Alarm, E mail Alarm |
| VLAN | IEEE 802.1Q VLAN |
| Port Aggregation | Static Port Aggregation |
| Quản lý băng thông | Bandwidth Management |
| Flow Control | Hỗ trợ Flow Control |
| Multicast | Static Multicast, GMRP, IGMP Snooping |
| Giao thức dự phòng | SW Ring, STP, RSTP |
| Quản lý thời gian | SNTP |
| Cổng đồng | 10/100Base T(X), RJ45, Automatic Flow Control, Full/Half Duplex, MDI/MDI X Autotunning |
| Cổng quang | 100Base FX, SC/ST/FC tùy chọn |
| Khe SFP | 1000Base SFP |
| Cổng Console | CLI command line management, RS 232, RJ45 |
| Cổng Alarm | Terminal block 2 pin, bước 7.62mm, hỗ trợ 1 relay alarm output |
| Khả năng tải relay | 5A@30VDC hoặc 10A@125VAC |
| LED | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Phương thức truyền | Store and Forward |
| Địa chỉ MAC | 8K |
| Bộ đệm gói | 3Mbit |
| Băng thông backplane | 12.8G |
| Độ trễ chuyển mạch | <10μs |
| Nguồn cấp | Dual power supply redundancy, AC hoặc DC |
| Nguồn AC | 90 đến 264VAC, bảo vệ quá dòng 8A |
| Nguồn DC | 36 đến 72VDC, bảo vệ quá dòng 5.5A |
| Công suất không tải | 19.4W@220VAC |
| Công suất đầy tải | 21.9W@220VAC |
| Nhiệt độ vận hành | Âm 40 đến 75°C |
| Nhiệt độ lưu trữ | Âm 40 đến 85°C |
| Độ ẩm tương đối | 5% đến 95%, không ngưng tụ |
| Vỏ | Kim loại, IP40 |
| Lắp đặt | Rack 19 inch 1U |
| Kích thước W × H × D | 441.6mm × 290mm × 44.45mm |
| Trọng lượng | 4.5kg |
| ESD | IEC 61000 4 2, Level 4; phóng điện không khí ±15kV, tiếp xúc ±8kV |
| RS | IEC 61000 4 3, Level 3; 20V/m; 80MHz đến 1000MHz |
| EFT | IEC 61000 4 4, Level 4; nguồn ±4kV, Ethernet ±2kV, relay ±2kV |
| Surge | IEC 61000 4 5, Level 4; nguồn common mode ±4kV, differential mode ±2kV, Ethernet ±2kV |
| CS | IEC 61000 4 6, Level 3; 10V; 150kHz đến 80MHz |
| PFMF | IEC 61000 4 8, Level 5; từ trường ổn định 100A/m |
| Magnetic Field | IEC 61000 4 9, Level 5; cường độ từ trường 1000A/m |
| Magnetic Field | IEC 61000 4 10, Level 4; cường độ từ trường 30A/m, tần số thử nghiệm 100kHz và 1MHz |
| IEC 61000 4 12 | Level 5; common mode 2.5kV, differential mode 1kV; tần số thử nghiệm 1MHz và 100kHz |
| IEC 61000 4 29 | Voltage interrupts 0%UT, thời lượng 100ms, 3 lần |
| Shock | IEC 60068 2 27 |
| Free Fall | IEC 60068 2 32 |
| Vibration | IEC 60068 2 6 |
| Chứng nhận | CE, FCC, RoHS, IEC61850, IEEE1613, Class A of SGCC, CSG Type Test |
| Bảo hành | 5 năm |
ĐỊA CHỈ PHÂN PHỐI MES5000-4GS-24F GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp switch Layer 2 Managed 3onedata phục vụ doanh nghiệp, dự án điện lực, hệ thống tự động hóa công nghiệp và hạ tầng CNTT chuyên dụng. MES5000-4GS-24F được cung cấp theo model cụ thể với cấu hình 4 khe SFP Gigabit và 24 cổng quang 100M, phù hợp với các hệ thống yêu cầu mật độ kết nối quang lớn. Đơn vị phân phối có khả năng cung cấp hàng chính hãng cùng đầy đủ CO, CQ theo nhu cầu hồ sơ của doanh nghiệp và dự án.
Khách hàng có nhu cầu mua MES5000-4GS-24F có thể liên hệ 3onedata Chính Hãng để được tư vấn cấu hình cổng quang, loại module SFP, nguồn cấp AC hoặc DC và khả năng tương thích với hệ thống mạng hiện hữu. Việc xác định chính xác loại cáp quang, chuẩn đầu nối và khoảng cách truyền dẫn trước khi đặt hàng giúp switch 3onedata MES5000-4GS-24F được lựa chọn đúng cấu hình theo yêu cầu kỹ thuật của từng hệ thống.
