TỔNG QUAN VỀ ECU100M-1T1F

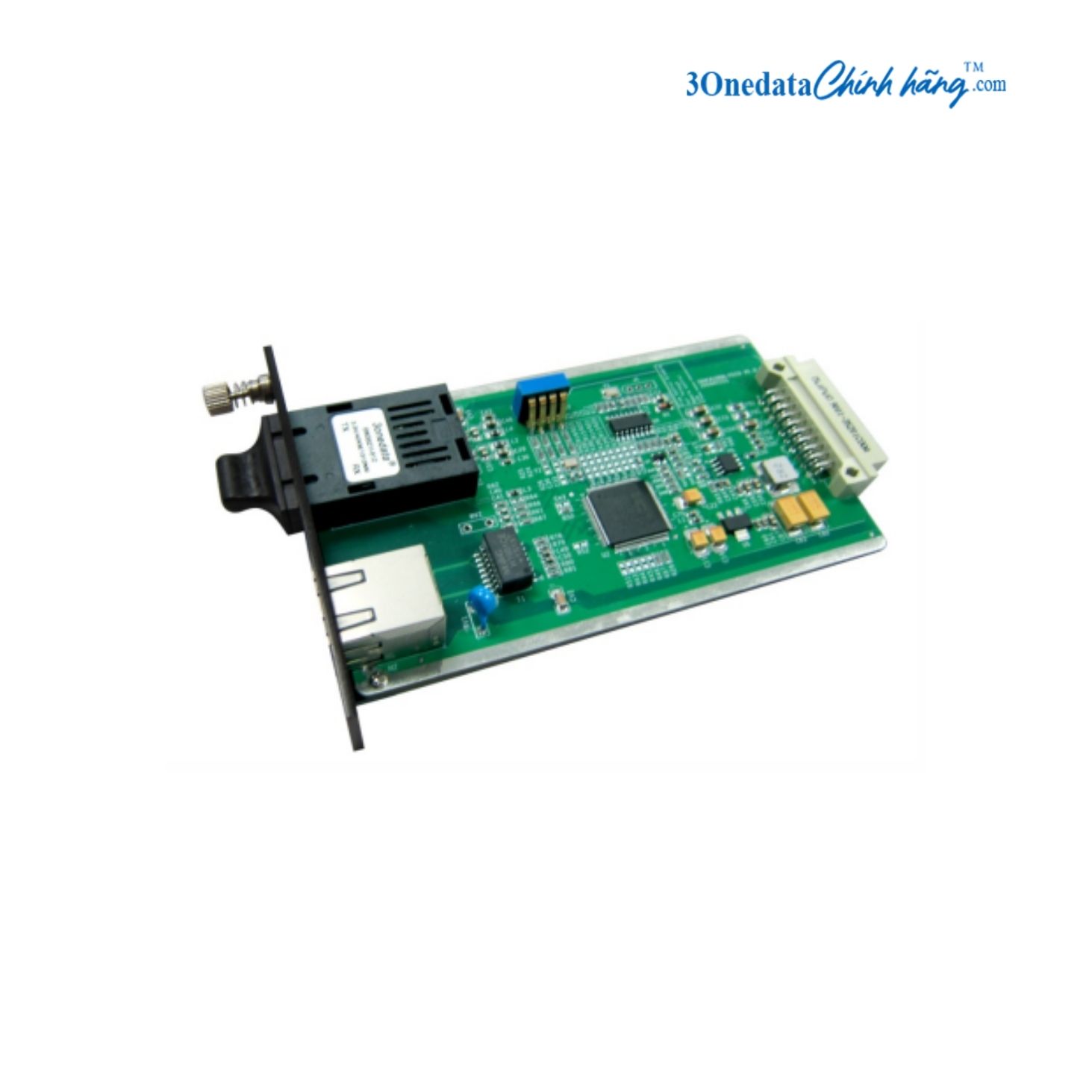

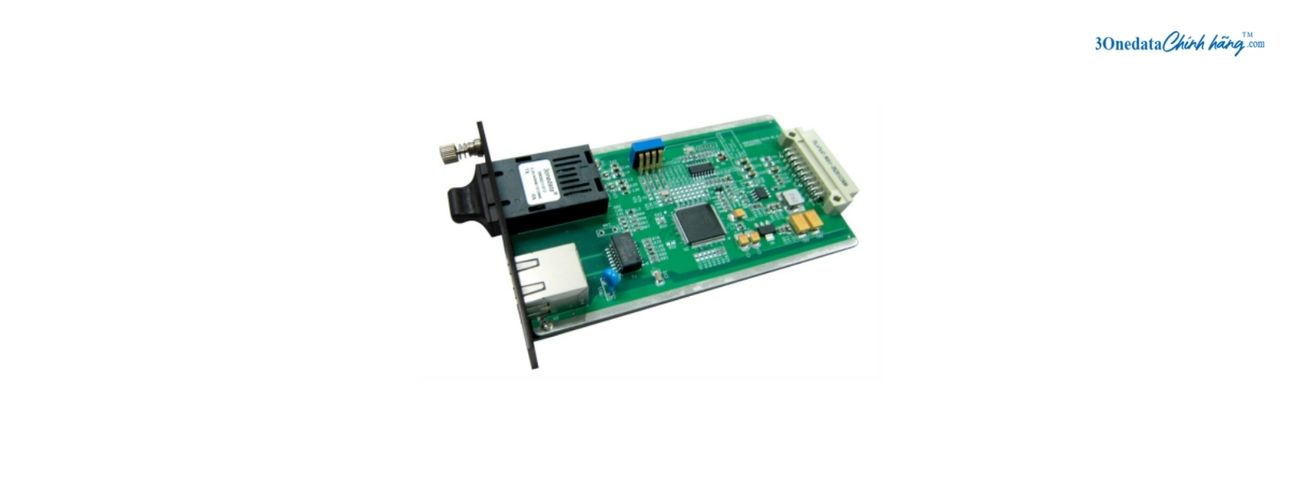

3onedata ECU100M-1T1F là card chuyển đổi quang điện công nghiệp thuộc dòng ECU100M, được thiết kế theo dạng slide-in mounting để kết hợp với các hệ thống media converter dạng rack, card quản lý hoặc bộ chuyển đổi quang điện tương thích. ECU100M-1T1F cung cấp 1 cổng đồng 100M và 1 cổng quang 100M, cho phép kết nối đường truyền Ethernet điện với đường truyền cáp quang trong hệ thống công nghiệp.
Card chuyển đổi quang điện 3onedata ECU100M-1T1F phù hợp với các hệ thống cần truyền dữ liệu Ethernet 100Mbps qua khoảng cách và môi trường mà kết nối đồng thông thường gặp hạn chế. Thiết kế dạng card giúp ECU100M-1T1F được bố trí cùng các module chuyển đổi quang điện khác trong hệ thống tập trung, phù hợp với mạng công nghiệp, giao thông đường sắt, điện lực, sản xuất thông minh và các khu vực có yêu cầu cao về môi trường vận hành.
ECU100M-1T1F sử dụng nguồn vào 5VDC, hỗ trợ nhiệt độ hoạt động từ -40 đến 75°C và phương thức truyền store-and-forward. Card media converter 3onedata này còn cung cấp chức năng LFP trên phiên bản 1 cổng đồng kết hợp 1 cổng quang, giúp việc phát hiện tình trạng mất liên kết giữa các cổng thuận tiện hơn trong quá trình kiểm tra mạng.
ĐẶC ĐIỂM NỔI BẬT CỦA ECU100M-1T1F
ECU100M-1T1F được 3onedata phát triển theo hướng card chuyển đổi quang điện tích hợp trong hệ thống, thay vì hoạt động như một bộ chuyển đổi độc lập. Thiết kế này phù hợp với các hệ thống đã sử dụng rack hoặc card quản lý media converter, nơi yêu cầu mở rộng thêm một kết nối Ethernet quang mà không cần bố trí thêm nhiều thiết bị rời.
- Chuyển tiếp Ethernet giữa hai loại môi trường truyền dẫn: ECU100M-1T1F nhận tín hiệu từ kết nối Ethernet đồng và chuyển sang đường truyền quang 100Mbps, phù hợp với các tuyến mạng cần kéo xa hơn hoặc cần hạn chế ảnh hưởng của nhiễu điện từ.
- Thiết kế dạng card giúp ECU100M-1T1F dễ tích hợp vào hệ thống chuyển đổi tập trung. Cách bố trí này đặc biệt phù hợp với tủ mạng và các hệ thống công nghiệp đã sử dụng bộ khung hoặc card quản lý tương thích của 3onedata.
- ECU100M-1T1F tập trung vào kết nối 100Mbps, phù hợp với những hệ thống công nghiệp sử dụng các thiết bị đầu cuối như camera, bộ điều khiển, máy tính công nghiệp hoặc thiết bị Ethernet có lưu lượng không quá lớn.
- Chức năng LFP hỗ trợ nhận biết tình trạng mất liên kết trên tuyến truyền dẫn. Khi xảy ra sự cố kết nối, đèn báo LFP giúp kỹ thuật viên nhanh chóng nhận biết trạng thái bất thường thay vì phải kiểm tra từng đường truyền theo cách thủ công. Tài liệu 3onedata xác nhận chức năng LFP được hỗ trợ trên phiên bản gồm 1 cổng đồng và 1 cổng quang.
- Khả năng chuyển đổi giữa chế độ truyền store-and-forward và cut-through cho phép ECU100M Series được điều chỉnh theo yêu cầu xử lý lưu lượng của hệ thống. Với ECU100M-1T1F, cách vận hành này giúp card phù hợp với các hệ thống cần chuyển tiếp dữ liệu Ethernet qua liên kết quang mà vẫn duy trì cơ chế xử lý ổn định.
- Thiết kế công nghiệp của 3onedata ECU100M-1T1F hướng đến các môi trường có điều kiện vận hành khắc nghiệt. Dòng ECU100M được xây dựng với thiết kế tiêu thụ điện năng thấp, dải nhiệt độ rộng và đã trải qua các thử nghiệm tiêu chuẩn công nghiệp liên quan đến EMC.
ECU100M-1T1F DATASHEET
ECU100M-1T1F datasheet cung cấp các thông tin liên quan đến giao diện Ethernet, giao diện quang, phương thức chuyển tiếp, nguồn cấp, thông số bộ nhớ MAC, môi trường hoạt động và tiêu chuẩn EMC của card. Bảng dưới đây tổng hợp các thông số theo tài liệu kỹ thuật 3onedata, đồng thời giữ nguyên các giá trị được công bố cho dòng ECU100M và phiên bản ECU100M-1T1F.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Model | ECU100M-1T1F |
| Cổng đồng | 1 × 100M Copper Port |
| Cổng quang | 1 × 100M Fiber Port |
| Chuẩn Ethernet | IEEE 802.3 for 10Base-T; IEEE 802.3u for 100Base-TX và 100Base-FX; IEEE 802.3z for 1000Base-X; IEEE 802.3ab for 1000Base-T; IEEE 802.3x for Flow Control |
| Copper Port | 10/100Base-T(X), RJ45 |
| Chế độ Duplex | Full/Half Duplex |
| MDI/MDI-X | Tự động thích ứng |
| Flow Control | Automatic Flow Control |
| Fiber Port | 1 × 9 fiber port, 100Base-FX hoặc 1000Base-FX |
| LED Indicator | STA Running Indicator, Port Indicator, LFP Indicator |
| LFP | Hỗ trợ trên phiên bản 1 cổng đồng + 1 cổng quang |
| Transmission Mode | Store-and-forward |
| Switch Time Delay | <10μs |
| MAC Address | 2K |
| Packet Buffer Size | 0.75M |
| Backplane Bandwidth | 0.8G |
| Nguồn cấp | 5VDC |
| Công suất không tải | ≤1.5W@5VDC |
| Công suất đầy tải | ≤2.0W@5VDC |
| Nhiệt độ hoạt động | -40~75℃ |
| Nhiệt độ lưu trữ | -40~85℃ |
| Độ ẩm tương đối | 5%~95%, không ngưng tụ |
| Kiểu lắp đặt | Slide-in mounting |
| Trọng lượng | ≤80g |
| Kích thước W × H × D | 84.5mm × 20.0mm × 122.5mm |
| IEC 61000-4-2 | Phóng điện qua không khí ±8kV; phóng điện tiếp xúc ±6kV |
| IEC 61000-4-4 | Nguồn cấp ±2kV; tín hiệu ±1kV |
| IEC 61000-4-5 | Nguồn cấp: common mode ±2kV, differential mode ±1kV; tín hiệu: common mode ±2kV, differential mode ±1kV |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 3 năm |
ĐỊA CHỈ PHÂN PHỐI ECU100M-1T1F GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối bộ chuyển đổi quang điện 3onedata tại Việt Nam, cung cấp ECU100M-1T1F chính hãng cho doanh nghiệp, dự án và các hệ thống CNTT có nhu cầu sử dụng card chuyển đổi quang điện công nghiệp. ECU100M-1T1F được cung cấp kèm CO, CQ theo yêu cầu, hỗ trợ kiểm tra thông tin hàng hóa và tư vấn lựa chọn phương án lắp đặt phù hợp với hệ thống hiện có.
Khi lựa chọn ECU100M-1T1F, khách hàng nên xác định trước loại cổng đồng, loại giao diện quang và hệ thống card hoặc rack dự kiến kết hợp để bảo đảm khả năng tương thích. 3onedata Chính Hãng có thể hỗ trợ thông tin kỹ thuật, báo giá ECU100M-1T1F và tư vấn cấu hình theo nhu cầu thực tế của từng hệ thống.
