TỔNG QUAN VỀ IES5024-2F

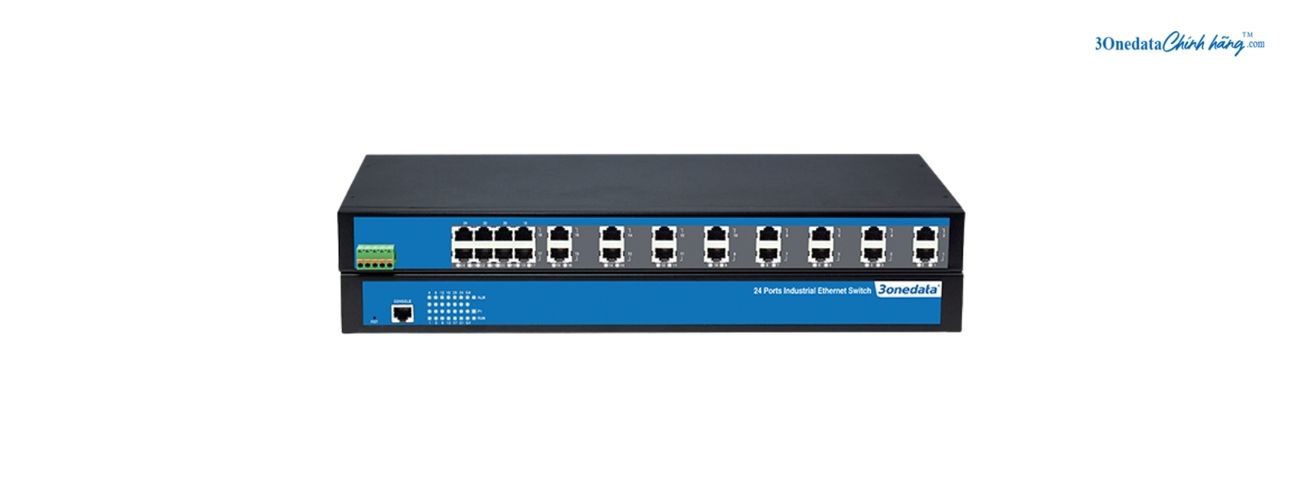

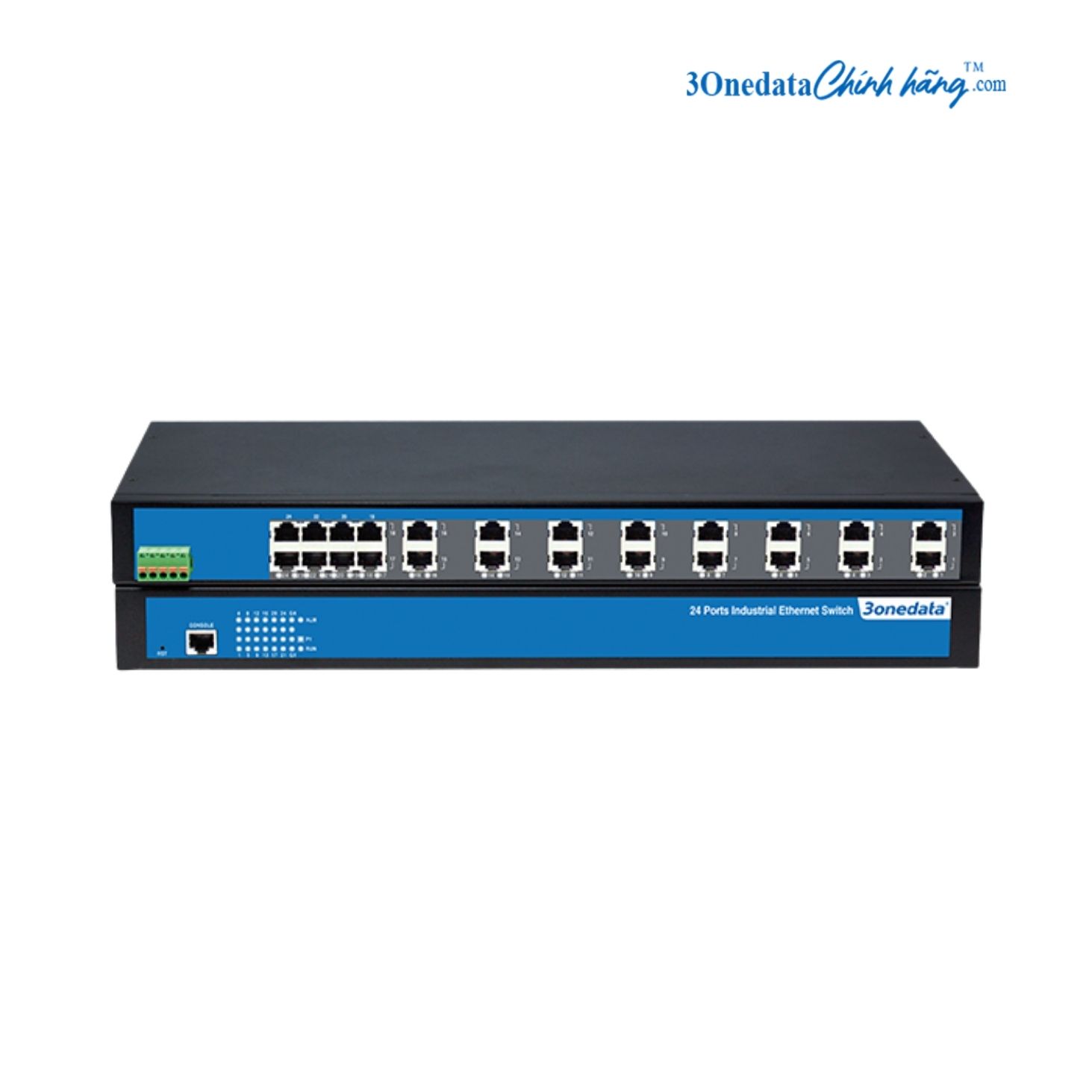

IES5024-2F thuộc dòng IES5024 của 3onedata, được thiết kế theo dạng switch Ethernet công nghiệp Layer 2 Managed với 24 cổng truyền dẫn 100M. Cách bố trí 22 cổng đồng 10Base-T/100Base-TX và 2 cổng quang 100Base-FX cho phép IES5024-2F tập trung nhiều kết nối Ethernet trên cùng một thiết bị, đồng thời duy trì các tuyến truyền dẫn quang trong hệ thống. Thiết kế rack 1U cũng giúp switch 3onedata IES5024-2F dễ dàng bố trí trong tủ mạng 19 inch.
IES5024-2F hướng tới các hệ thống công nghiệp cần số lượng cổng kết nối lớn cùng khả năng quản trị mạng tập trung. Các môi trường như smart grid, rail transit, smart city, safety city, new energy và intelligent manufacturing đều được 3onedata xác định trong phạm vi ứng dụng của dòng IES5024. Với thiết kế công nghiệp cấp 4, nguồn cấp 100~240VAC/DC, vỏ kim loại IP30 và dải nhiệt độ hoạt động từ -40 đến 75°C, switch 3onedata IES5024-2F có thể đáp ứng yêu cầu vận hành trong môi trường công nghiệp có điều kiện khắt khe về nhiệt độ và nhiễu điện từ.
Với khả năng quản trị của 1 dòng switch Layer 2 3onedata thì IES5024-2F được thể hiện qua các chức năng VLAN, QoS, Port Trunking, Port Mirroring, IGMP Snooping, GMRP, Static Multicast, STP/RSTP và SW-Ring. Switch hỗ trợ nhiều phương thức quản lý gồm Console, Telnet, WEB và SNMP v1/v2c, đồng thời cung cấp RMON, thống kê cổng, DHCP, cảnh báo email và relay alarm để phục vụ giám sát, chẩn đoán và xử lý sự cố. SW-Ring hỗ trợ nhiều dạng ring và có thời gian tự động khôi phục khi xảy ra lỗi mạng dưới 20ms.
ĐẶC ĐIỂM NỔI BẬT CỦA IES5024-2F
Thay vì chỉ tập trung vào số lượng cổng, IES5024-2F được xây dựng với nhiều lớp chức năng phục vụ quản trị, kiểm soát lưu lượng và duy trì liên kết. Các đặc điểm dưới đây thể hiện rõ cách switch 3onedata IES5024-2F xử lý những yêu cầu thường gặp trong mạng Ethernet công nghiệp.
- 24 cổng Ethernet 100M với 22 cổng đồng 10Base-T/100Base-TX và 2 cổng quang 100Base-FX, cho phép kết hợp kết nối RJ45 và fiber trên cùng một switch.
- SW-Ring hỗ trợ single ring, coupling ring, chain ring và Dual-homing ring; thời gian tự động khôi phục khi xảy ra lỗi mạng nhỏ hơn 20ms.
- STP/RSTP hỗ trợ tạo đường truyền dự phòng và hạn chế ảnh hưởng của lỗi liên kết tới quá trình truyền dữ liệu.
- IEEE 802.1Q VLAN cho phép phân chia các nhóm lưu lượng theo VLAN, hỗ trợ quản trị và kiểm soát dữ liệu trong mạng.
- QoS cung cấp khả năng phân loại lưu lượng và thiết lập mức ưu tiên cho dữ liệu theo yêu cầu vận hành.
- Port Trunking hỗ trợ kết hợp các liên kết để tăng băng thông và cải thiện độ tin cậy của kết nối.
- IGMP Snooping, GMRP và Static Multicast hỗ trợ kiểm soát lưu lượng multicast, hạn chế dữ liệu multicast không cần thiết đi tới các cổng không liên quan.
- Port Mirroring cho phép sao chép lưu lượng để phục vụ phân tích dữ liệu và kiểm tra hoạt động của hệ thống.
- RMON, Port Statistics và các công cụ chẩn đoán hỗ trợ theo dõi tình trạng hoạt động của từng cổng.
- Console, Telnet, WEB và SNMP v1/v2c cung cấp nhiều phương thức truy cập và quản lý switch.
- DHCP Server và DHCP Client hỗ trợ xử lý cấp phát hoặc nhận địa chỉ IP trong hệ thống.
- Mac Port Lock và phân quyền người dùng giúp kiểm soát quyền truy cập vào hệ thống quản trị.
- Email Alarm và Relay Alarm hỗ trợ thông báo khi nguồn cấp hoặc liên kết cổng phát sinh lỗi.
- Công nghệ fanless giúp IES5024-2F không cần quạt làm mát cơ học, đồng thời giảm mức tiêu thụ điện trong quá trình vận hành.
- Nguồn cấp 100~240VAC/DC đáp ứng yêu cầu sử dụng trong nhiều hệ thống điện công nghiệp.
- Vỏ kim loại IP30 và thiết kế rack 19 inch giúp IES5024-2F phù hợp với hệ thống tủ mạng công nghiệp.
- Dải nhiệt độ hoạt động từ -40~75°C, nhiệt độ lưu trữ từ -40~85°C và độ ẩm 5%~95% không ngưng tụ.
- Hỗ trợ các tiêu chuẩn IEC61000-4-2, IEC61000-4-4 và IEC61000-4-5 ở Level 4, cùng các phép thử về shock, free fall và vibration.
- Chứng nhận CE, FCC, RoHS và thời gian bảo hành 5 năm.
IES5024-2F DATASHEET
IES5024-2F datasheet cung cấp các thông tin kỹ thuật liên quan trực tiếp tới giao diện kết nối, giao thức Ethernet, phương thức quản trị, khả năng chuyển mạch, nguồn cấp và điều kiện môi trường. Theo bảng Ordering Information của 3onedata, IES5024-2F được xác định với 2 cổng quang 100M, 22 cổng đồng 100M và sử dụng nguồn 100~240VAC/DC.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Model | IES5024-2F |
| Loại | 24-port 100M Layer 2 Managed Industrial Ethernet Switch |
| Cổng đồng | 22 × 10Base-T/100Base-TX, RJ45 |
| Cổng quang | 2 × 100Base-FX |
| Chuẩn Ethernet | IEEE 802.3 |
| Chuẩn 100Base-TX/100Base-FX | IEEE 802.3u |
| Flow Control | IEEE 802.3x |
| STP | IEEE 802.1D-2004 |
| RSTP | IEEE 802.1w |
| VLAN | IEEE 802.1Q |
| Class of Service | IEEE 802.1p |
| Quản lý | Console/Telnet/WEB, SNMP v1/v2c |
| Giám sát | RMON, Port Mirroring, Port Statistics |
| Quản lý địa chỉ IP | DHCP Server, DHCP Client |
| Chức năng bảo mật | User Permission Classification, Mac Port Lock |
| Cảnh báo | E-mail Alarm, Relay Alarm |
| Chuyển mạch | 802.1Q VLAN, Static Port Aggregation, Bandwidth Management, Flow Control |
| Multicast | Static Multicast, GMRP, IGMP Snooping |
| Redundancy | SW-Ring, STP/RSTP |
| Quản lý thời gian | SNTP |
| Cổng Console | RS-232, RJ45 |
| Cổng Alarm | Terminal block 2-pin, pitch 5.08mm |
| Relay Output | 1 relay alarm output |
| Relay | 5A@30VDC hoặc 10A@125VAC |
| Chế độ truyền | Store and Forward |
| MAC Address | 8K |
| Packet Buffer | 3M |
| Backplane Bandwidth | 12.8G |
| Switch Time Delay | < 10μs |
| Nguồn cấp | 100~240VAC/DC |
| Công suất không tải @220VAC | 8.7W |
| Công suất đầy tải @220VAC | 11.4W |
| Nhiệt độ hoạt động | -40~75°C |
| Nhiệt độ lưu trữ | -40~85°C |
| Độ ẩm tương đối | 5%~95%, không ngưng tụ |
| Vỏ | Kim loại, IP30 |
| Lắp đặt | Rack 19 inch |
| Kích thước | 441.6mm × 44.6mm × 207.9mm |
| ESD | IEC61000-4-2, Level 4 |
| EFT | IEC61000-4-4, Level 4 |
| Surge | IEC61000-4-5, Level 4 |
| Shock | IEC 60068-2-27 |
| Free Fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 5 năm |
Thông số công suất của IES5024-2F được 3onedata công bố ở mức 8.7W khi không tải và 11.4W khi đầy tải tại 220VAC. Kích thước thân switch đạt 441.6mm × 44.6mm × 207.9mm, phù hợp với dạng lắp rack 19 inch.
ĐỊA CHỈ PHÂN PHỐI IES5024-2F GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp IES5024-2F chính hãng cho doanh nghiệp, dự án và các hệ thống CNTT có nhu cầu sử dụng switch công nghiệp 24 cổng 100M. Khách hàng có thể yêu cầu CO, CQ để phục vụ hồ sơ mua sắm, nghiệm thu hoặc quản lý nguồn gốc thiết bị trong dự án.
Với 22 cổng đồng 100M và 2 cổng quang 100Base-FX, IES5024-2F phù hợp với những hệ thống cần mật độ cổng Ethernet cao nhưng vẫn dành một số liên kết cho đường truyền fiber. Khách hàng cần báo giá IES5024-2F hoặc tư vấn phiên bản switch 3onedata có số lượng cổng quang khác có thể liên hệ 3onedata Chính Hãng để được hỗ trợ theo yêu cầu thực tế.
3OneData Chính Hãng – Phân Phối IES5024-2F Chính Hãng
- VP Hà Nội: 59 Võ Chí Công, Phường Nghĩa Đô, Quận Cầu Giấy, TP. Hà Nội
- VP TP. HCM: 736/182 Lê Đức Thọ, Phường 15, Quận Gò Vấp, TP. Hồ Chí Minh
- Hotline: 0967.40.70.80
- Email: info@3onedatachinhhang.com
