TỔNG QUAN VỀ IES6116-2F

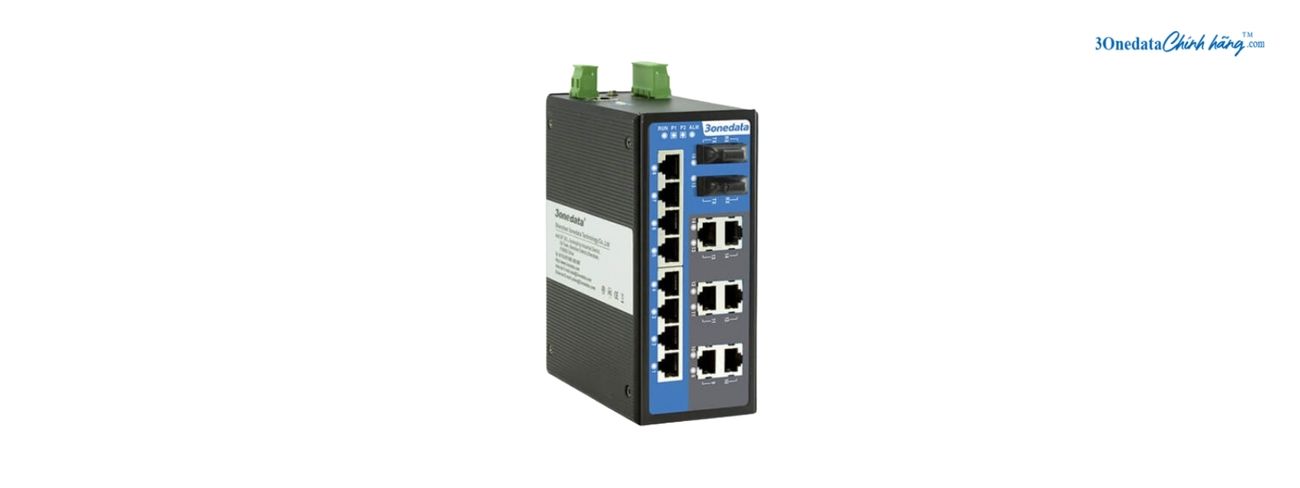

IES6116-2F là switch công nghiệp Layer 2 Managed thuộc IES6116 Series của 3onedata, được thiết kế với tổng cộng 16 cổng Ethernet tốc độ 100M, gồm 2 cổng quang 100Base-FX và 14 cổng đồng 10/100Base-TX. Switch 3onedata IES6116-2F sử dụng phương thức lắp đặt DIN-Rail, hỗ trợ quản trị qua CLI, WEB, Telnet và SNMP, phù hợp cho các hệ thống mạng công nghiệp cần khả năng giám sát và quản lý tập trung.
Switch công nghiệp 3onedata IES6116-2F hướng đến các hệ thống tự động hóa, giao thông đường sắt, lưới điện thông minh, đô thị thông minh, năng lượng mới và sản xuất công nghiệp. Thiết kế 2 nguồn cấp độc lập với dải điện áp 12~48VDC giúp IES6116-2F duy trì hoạt động khi một nguồn gặp sự cố, trong khi dải nhiệt độ vận hành từ -40°C đến 75°C đáp ứng yêu cầu làm việc tại nhiều môi trường công nghiệp có điều kiện khắc nghiệt.
Với các tính năng VLAN 802.1Q, QoS, STP/RSTP, SW-Ring, IGMP Snooping, GMRP, Port Trunking, Port Mirroring và quản lý băng thông, IES6116-2F có thể được tích hợp vào hệ thống Switch Layer 2 3onedata để kiểm soát lưu lượng, tăng khả năng dự phòng và hỗ trợ chẩn đoán từ xa. Kiểu thiết kế không quạt, vỏ kim loại IP40 cùng khả năng chống nhiễu theo các tiêu chuẩn công nghiệp giúp switch 3onedata IES6116-2F phù hợp với các tủ điều khiển và khu vực lắp đặt có yêu cầu cao về độ ổn định vận hành.
ĐẶC ĐIỂM NỔI BẬT CỦA IES6116-2F
IES6116-2F tập trung vào khả năng quản trị Layer 2, kết nối Ethernet 100M và duy trì hoạt động ổn định trong môi trường công nghiệp. Các tính năng được tích hợp trên switch 3onedata IES6116-2F cho phép quản trị viên kiểm soát lưu lượng, phát hiện lỗi, phân tách mạng và duy trì kết nối khi xảy ra sự cố đường truyền.
- 16 cổng Ethernet 100M: IES6116-2F cung cấp 14 cổng đồng 10Base-T/100Base-TX chuẩn RJ45 và 2 cổng quang 100Base-FX, đáp ứng đồng thời nhu cầu kết nối thiết bị Ethernet và truyền dẫn quang trong hệ thống công nghiệp. Cổng quang có thể lựa chọn đầu nối SC, ST hoặc FC theo phiên bản cấu hình.
- Quản trị Layer 2: Switch hỗ trợ 802.1Q VLAN, Static Port Aggregation, Bandwidth Management, Flow Control cùng nhiều chức năng giám sát và cấu hình cổng. Các tính năng này giúp quản trị viên kiểm soát lưu lượng và phân bổ tài nguyên truyền dẫn theo từng nhóm kết nối.
- Hỗ trợ SW-Ring và STP/RSTP: IES6116-2F hỗ trợ single ring, coupling ring, chain ring và Dual-homing ring network với thời gian tự động khôi phục khi mạng gặp sự cố dưới 20ms theo tài liệu kỹ thuật của 3onedata.
- VLAN và kiểm soát multicast: 802.1Q VLAN hỗ trợ phân chia lưu lượng theo nhóm, trong khi IGMP Snooping, GMRP và Static Multicast giúp lọc lưu lượng multicast, hạn chế lượng dữ liệu không cần thiết trên các cổng Ethernet.
- QoS và quản lý băng thông: QoS cho phép phân loại lưu lượng theo mức ưu tiên, còn Bandwidth Management hỗ trợ phân bổ băng thông hợp lý nhằm hạn chế tình trạng lưu lượng tăng đột biến gây ảnh hưởng đến quá trình truyền dữ liệu.
- Port Mirroring và thống kê cổng: Port Mirroring hỗ trợ phân tích, giám sát dữ liệu và thuận tiện cho quá trình kiểm tra trực tuyến. Chức năng Port Statistics cung cấp thông tin lưu lượng theo thời gian thực trên từng cổng.
- Nhiều phương thức quản trị: IES6116-2F hỗ trợ SNMP v1/v2c, WEB, Telnet và CLI thông qua cổng Console RS-232 dạng RJ45. Hệ thống quản trị còn có DHCP Server, DHCP Client, quản lý file, nâng cấp trực tuyến và các chức năng chẩn đoán mạng.
- Cảnh báo nguồn và kết nối: Khi nguồn cấp hoặc liên kết cổng xảy ra lỗi, đèn ALARM có thể phát tín hiệu cảnh báo, đồng thời relay alarm hỗ trợ kết nối với hệ thống cảnh báo bên ngoài để phục vụ quá trình xử lý sự cố tại hiện trường.
- Nguồn cấp dự phòng: Switch sử dụng hai mạch nguồn độc lập với điện áp đầu vào 12~48VDC, hỗ trợ chống ngược cực và bảo vệ quá dòng 4A. Cơ chế nguồn kép giúp IES6116-2F tiếp tục vận hành khi một đường cấp nguồn bị gián đoạn.
- Thiết kế công nghiệp: IES6116-2F có vỏ kim loại cường độ cao, cấp bảo vệ IP40, thiết kế không quạt và hỗ trợ lắp đặt DIN-Rail. Kích thước switch là 70 × 160 × 130mm, phù hợp bố trí trong tủ điện và tủ điều khiển công nghiệp.
- Hoạt động trong dải nhiệt rộng: IES6116-2F làm việc trong khoảng -40°C đến 75°C, nhiệt độ lưu trữ từ -40°C đến 85°C và độ ẩm tương đối 5%~95% không ngưng tụ.
- Khả năng chống nhiễu công nghiệp: Switch đáp ứng các phép thử IEC 61000-4-2 về ESD, IEC 61000-4-4 về EFT và IEC 61000-4-5 về Surge, cùng các thử nghiệm cơ học về va đập, rơi tự do và rung động.
- Hiệu suất chuyển mạch: IES6116-2F sử dụng phương thức Store and Forward, có bảng địa chỉ MAC 8K, bộ đệm gói tin 3Mbit, băng thông backplane 12.8G và độ trễ chuyển mạch dưới 10μs.
IES6116-2F DATASHEET
IES6116-2F datasheet cung cấp đầy đủ các thông tin kỹ thuật do 3onedata công bố, bao gồm chuẩn giao thức, phương thức quản trị, giao diện kết nối, chức năng chuyển mạch, cơ chế dự phòng, nguồn cấp, hiệu suất, điều kiện môi trường, đặc tính vật lý và các tiêu chuẩn công nghiệp. Bảng dưới đây tổng hợp thông số trực tiếp từ datasheet chính thức của IES6116 Series, trong đó IES6116-2F được xác định với 2 cổng quang 100M và 14 cổng đồng 100M.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Loại switch | 16-port 100M Layer 2 Managed Industrial Ethernet Switch |
| Model | IES6116-2F |
| Cổng đồng | 14 × 10Base-T/100Base-TX, RJ45 |
| Cổng quang | 2 × 100Base-FX |
| Đầu nối quang | SC/ST/FC tùy chọn |
| Console | Cổng quản trị CLI, RS-232, RJ45 |
| Cổng cảnh báo | Terminal block 2-pin, bước 7.62mm |
| Relay alarm | 1 ngõ ra relay |
| Khả năng tải relay | 5A@30VDC hoặc 10A@125VAC |
| Chế độ truyền | Store and Forward |
| Địa chỉ MAC | 8K |
| Bộ đệm gói tin | 3Mbit |
| Băng thông backplane | 12.8G |
| Độ trễ chuyển mạch | < 10μs |
| Chuẩn Ethernet | IEEE 802.3 – 10Base-T |
| Chuẩn Fast Ethernet | IEEE 802.3u – 100Base-TX và 100Base-FX |
| Flow Control | IEEE 802.3x |
| Spanning Tree | IEEE 802.1D – STP |
| Rapid Spanning Tree | IEEE 802.1w – RSTP |
| VLAN | IEEE 802.1Q |
| CoS | IEEE 802.1p |
| Quản trị mạng | SNMP v1/v2c, Port Mirroring, QoS, DHCP Server, DHCP Client, File Management, Port Statistics |
| Phân quyền và bảo mật | Classification of User Permissions, Port Alarm, Power Supply Alarm, E-mail Alarm |
| Chức năng switch | 802.1Q VLAN, Static Port Aggregation, Bandwidth Management, Flow Control |
| Unicast/Multicast | Static Multicast, GMRP, IGMP Snooping |
| Giao thức dự phòng | SW-Ring, STP/RSTP |
| Quản lý thời gian | SNTP |
| Chế độ duplex | Full/Half Duplex |
| Flow Control cổng đồng | Automatic Flow Control |
| MDI/MDI-X | MDI/MDI-X Autotunning |
| Nguồn cấp | 12~48VDC |
| Đầu nối nguồn | Terminal block 4-pin, bước 7.62mm |
| Nguồn dự phòng | Dual power supply redundancy |
| Bảo vệ phân cực | Nonpolarity, reverse polarity protection |
| Bảo vệ quá dòng | 4A overcurrent protection |
| Công suất không tải (@24VDC) | 6.43W |
| Công suất đầy tải (@24VDC) | 8.62W |
| Nhiệt độ vận hành | -40~75℃ |
| Nhiệt độ lưu trữ | -40~85℃ |
| Độ ẩm tương đối | 5%~95%, không ngưng tụ |
| Vỏ | IP40, high-intensity corrugated metal |
| Phương thức lắp đặt | DIN-Rail mounting |
| Kích thước (W × H × D) | 70mm × 160mm × 130mm |
| ESD | IEC 61000-4-2, Level 4; Air discharge ±15kV; Contact discharge ±8kV |
| EFT | IEC 61000-4-4, Level 4; Power supply ±4kV; Ethernet interface ±2kV; Relay ±4kV |
| Surge | IEC 61000-4-5, Level 3; Power supply common mode ±2kV, differential mode ±1kV; Ethernet interface ±2kV; Relay common mode ±2kV, differential mode ±1kV |
| Shock | IEC 60068-2-27 |
| Free fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 5 năm |
ĐỊA CHỈ PHÂN PHỐI IES6116-2F GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp switch công nghiệp 3onedata cho doanh nghiệp, dự án và các hệ thống CNTT có yêu cầu kết nối Ethernet công nghiệp. Khách hàng có nhu cầu mua IES6116-2F có thể liên hệ 3onedata Chính Hãng để được tư vấn phiên bản phù hợp với số lượng cổng quang, cổng đồng, phương thức cấp nguồn và điều kiện lắp đặt. Đơn vị phân phối có khả năng cung cấp sản phẩm chính hãng kèm CO, CQ theo yêu cầu hồ sơ của doanh nghiệp và dự án.
Khi lựa chọn IES6116-2F, khách hàng nên xác định trước số lượng cổng Ethernet 10/100M, nhu cầu truyền dẫn quang 100Base-FX, loại đầu nối quang SC/ST/FC và yêu cầu về nguồn cấp 12~48VDC. Với thiết kế DIN-Rail, nguồn kép, dải nhiệt -40~75°C và các chức năng quản trị Layer 2, switch 3onedata IES6116-2F phù hợp cho tủ điều khiển, hệ thống tự động hóa và nhiều môi trường công nghiệp yêu cầu khả năng giám sát kết nối và xử lý sự cố từ xa.
