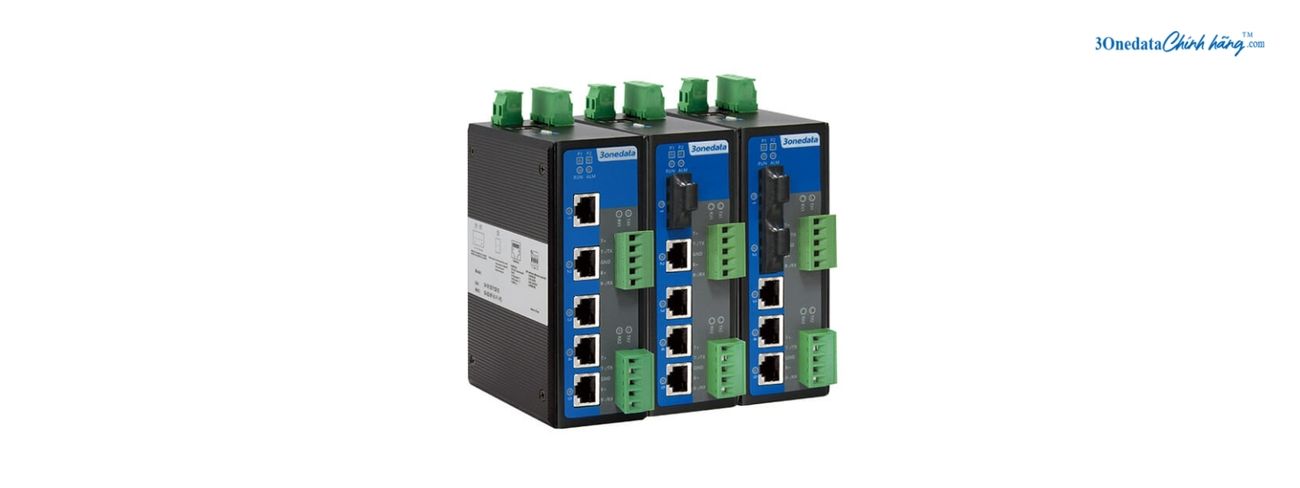

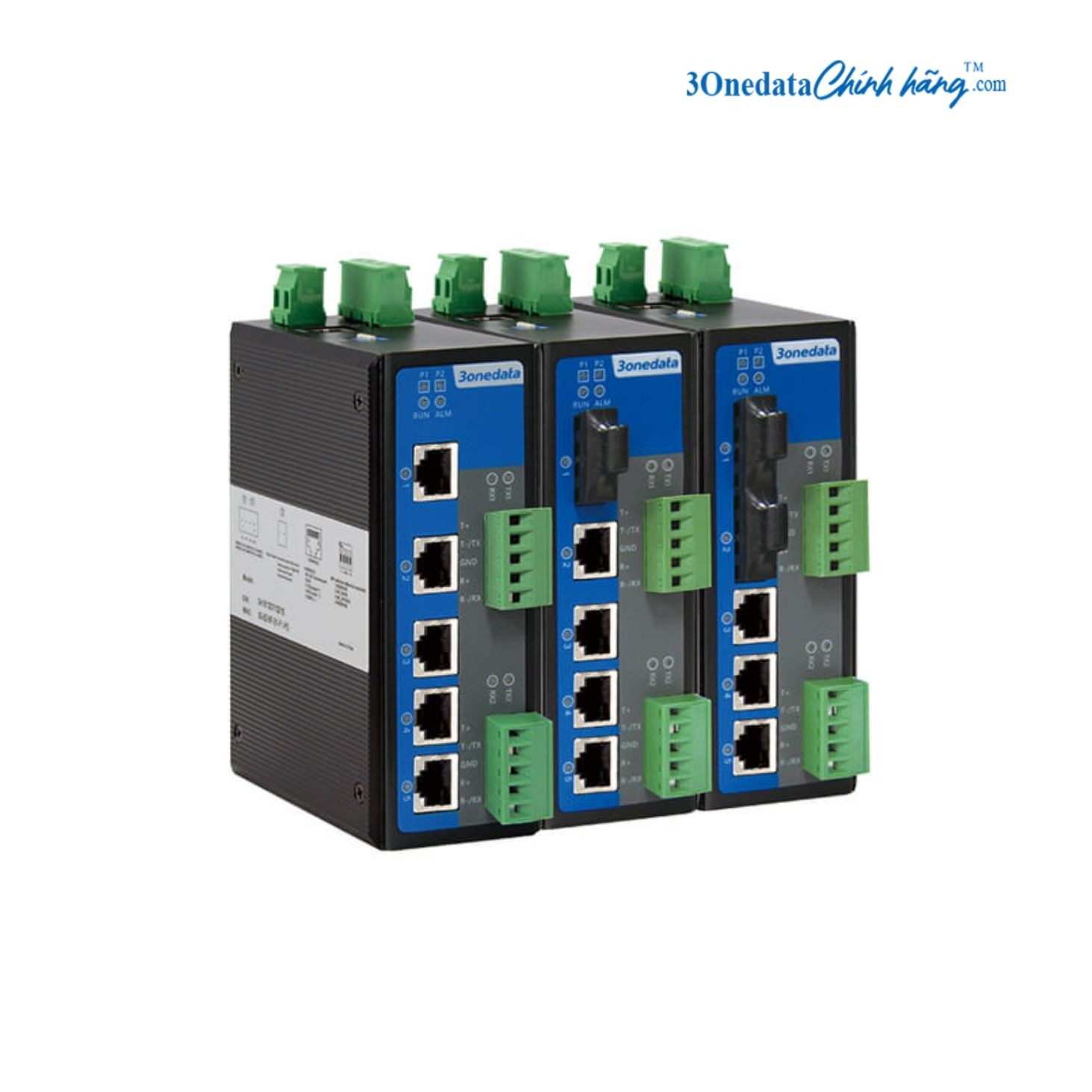

TỔNG QUAN VỀ IES615-1F-2DI(3IN1)
3onedata IES615-1F-2DI(3IN1) là switch Ethernet công nghiệp Layer 2 Managed thuộc dòng IES615-2DI Series, được thiết kế với 1 cổng quang 100M, 4 cổng Ethernet đồng 10/100Base-T(X) và 2 cổng serial 3IN1. Hai cổng serial hỗ trợ RS-232, RS-422 và RS-485, cho phép switch kết nối đồng thời hệ thống Ethernet với các thiết bị điều khiển, cảm biến hoặc bộ điều khiển sử dụng giao tiếp nối tiếp. Thiết kế DIN-Rail hoặc gắn tường giúp IES615-1F-2DI(3IN1) phù hợp với các tủ điều khiển và khu vực lắp đặt công nghiệp có không gian giới hạn.
IES615-1F-2DI(3IN1) hướng tới các hệ thống tự động hóa công nghiệp, giao thông đường sắt, điện lực, thành phố thông minh, năng lượng mới và các khu vực có yêu cầu cao về độ ổn định truyền thông. Khả năng chuyển đổi dữ liệu giữa Ethernet và giao tiếp serial giúp switch 3onedata đáp ứng nhu cầu kết nối các thiết bị thuộc nhiều thế hệ trong cùng một hệ thống, đặc biệt khi hạ tầng hiện hữu vẫn sử dụng RS-232, RS-422 hoặc RS-485. Nhà sản xuất cũng xác định dòng IES615-2DI có thể sử dụng trong các môi trường công nghiệp khắc nghiệt, bao gồm smart grid, railway transportation, smart city, new energy và intelligent manufacturing.
Trong quá trình vận hành, IES615-1F-2DI(3IN1) hỗ trợ quản trị mạng thông qua CLI, WEB, Telnet và SNMP v1/v2c, đồng thời cung cấp các cơ chế VLAN, QoS, port mirroring, port trunking, flow control và quản lý băng thông. Hai serial port server cho phép mỗi cổng serial duy trì tối đa 4 phiên TCP hoặc UDP, tạo điều kiện đưa dữ liệu từ các thiết bị serial vào hệ thống Ethernet để giám sát và quản lý tập trung. Switch Layer 2 3onedata này còn hỗ trợ SW-Ring và RSTP, giúp duy trì kết nối khi xảy ra sự cố đường truyền trong hệ thống mạng công nghiệp.
ĐẶC ĐIỂM NỔI BẬT CỦA IES615-1F-2DI(3IN1)
IES615-1F-2DI(3IN1) tập trung vào khả năng kết nối Ethernet với hệ thống serial trong môi trường công nghiệp, đồng thời chú trọng đến việc quản trị tập trung, giám sát trạng thái truyền thông và duy trì hoạt động ổn định khi mạng phát sinh sự cố. Một số đặc điểm đáng quan tâm khi lựa chọn switch 3onedata này gồm:
- Kết nối Ethernet và serial trên cùng một thiết bị: IES615-1F-2DI(3IN1) kết hợp 5 cổng Ethernet 100M với 2 cổng serial 3IN1, phù hợp cho hệ thống cần đưa dữ liệu từ các thiết bị điều khiển nối tiếp lên mạng Ethernet. Cách bố trí này giúp giảm số lượng thiết bị chuyển đổi trung gian trong tủ điều khiển và thuận tiện hơn khi quản lý các điểm kết nối phân tán.
- Khả năng tương thích với hệ thống serial đa chuẩn: hai cổng 3IN1 có thể sử dụng RS-232, RS-422 hoặc RS-485, giúp IES615-1F-2DI(3IN1) kết nối với nhiều loại bộ điều khiển và thiết bị tự động hóa mà không cần lựa chọn riêng một phiên bản switch cho từng chuẩn giao tiếp.
- Hỗ trợ nhiều phương thức truyền dữ liệu serial qua Ethernet: mỗi serial port server hỗ trợ TCP Server, TCP Client, UDP, TCP auto, Realcom, advanced TCP Server và advanced UDP. Khả năng lựa chọn nhiều chế độ giúp kỹ thuật viên dễ dàng ghép nối IES615-1F-2DI(3IN1) với phần mềm hoặc hệ thống quản lý sử dụng phương thức giao tiếp khác nhau.
- Quản trị và chẩn đoán tập trung: hệ thống quản lý của IES615-1F-2DI(3IN1) cung cấp các chức năng theo dõi thống kê cổng, phân quyền người dùng, chẩn đoán mạng, nâng cấp trực tuyến và quản lý cấu hình. Các chức năng này hỗ trợ kỹ thuật viên kiểm tra trạng thái kết nối trực tiếp từ giao diện quản trị thay vì phải kiểm tra từng điểm kết nối thủ công.
- Hỗ trợ giám sát lưu lượng phục vụ xử lý sự cố: port mirroring cho phép sao chép lưu lượng từ cổng cần theo dõi sang một cổng khác để phân tích dữ liệu. Tính năng này hữu ích khi cần kiểm tra gói tin, xác định bất thường trong luồng truyền thông hoặc hỗ trợ quá trình debug trực tuyến.
- Thiết kế phù hợp với tủ điều khiển công nghiệp: kiểu vỏ nhôm IP40 cùng khả năng lắp DIN-Rail hoặc gắn tường giúp IES615-1F-2DI(3IN1) dễ bố trí trong tủ điện, tủ điều khiển và các khu vực kỹ thuật. Thiết kế không quạt cũng giúp hạn chế bộ phận cơ khí chuyển động trong quá trình vận hành.
- Hỗ trợ nguồn cấp dự phòng: IES615-1F-2DI(3IN1) sử dụng nguồn 12~48VDC với hai đầu vào nguồn dự phòng, không phân cực và có bảo vệ đấu ngược. Cách thiết kế nguồn phù hợp với các hệ thống công nghiệp yêu cầu duy trì cấp điện cho switch khi một nhánh nguồn gặp vấn đề.
- Phù hợp môi trường nhiệt độ rộng: dải nhiệt độ hoạt động từ -40 đến 75°C cho phép IES615-1F-2DI(3IN1) làm việc trong nhiều khu vực có điều kiện nhiệt độ thay đổi mạnh, từ tủ điều khiển ngoài trời đến các khu vực sản xuất công nghiệp.
IES615-1F-2DI(3IN1) DATASHEET
IES615-1F-2DI(3IN1) datasheet cung cấp các thông tin kỹ thuật do 3onedata công bố cho dòng IES615-2DI Series. Theo bảng Ordering Information, phiên bản IES615-1F-2DI(3IN1) sử dụng 1 cổng quang 100M, 4 cổng đồng 100M, 2 cổng serial 3IN1 và nguồn 12~48VDC dạng dual power supply. Các thông số dưới đây được tổng hợp theo tài liệu kỹ thuật của nhà sản xuất.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Model | IES615-1F-2DI(3IN1) |
| Loại switch | Layer 2 Managed Industrial Ethernet Switch |
| Cổng quang | 1 × 100Base-FX |
| Cổng đồng | 4 × 10/100Base-T(X) RJ45 |
| Cổng serial | 2 × 3IN1 Serial Port |
| Chuẩn serial | RS-232, RS-422, RS-485 |
| Chuẩn Ethernet | IEEE 802.3 10Base-T |
| Chuẩn Fast Ethernet | IEEE 802.3u 100Base-TX/100Base-FX |
| Flow Control | IEEE 802.3x |
| Rapid Spanning Tree | IEEE 802.1w |
| VLAN | IEEE 802.1Q |
| CoS | IEEE 802.1p |
| Quản lý | Console, Telnet, WEB, SNMP v1/v2c |
| Quản lý tập trung | SNMP v1/v2c |
| Port Mirroring | Có |
| QoS | Có |
| File Management | Có |
| Port Statistics | Có |
| Phân quyền người dùng | Có |
| Relay Alarm | Port Alarm và Power Supply Alarm |
| VLAN | 802.1Q VLAN |
| Port Aggregation | Static Port Aggregation |
| Bandwidth Management | Có |
| Flow Control | Có |
| Static Multicast | Có |
| Giao thức dự phòng | SW-Ring, RSTP |
| Serial Port Server | 2 serial port server |
| Số phiên mỗi serial port | 4 TCP hoặc UDP session connections |
| Chế độ serial | TCP Server, TCP Client, UDP, TCP auto, Realcom, advanced TCP Server, advanced UDP |
| Cổng đồng | 10/100Base-T(X) RJ45 |
| Chế độ duplex | Full/Half Duplex |
| Flow Control Ethernet | Automatic Flow Control |
| MDI/MDI-X | MDI/MDI-X Autotunning |
| Cổng Console | CLI command line management, RS-232, RJ45 |
| Cổng Alarm | Terminal block 2-pin, pitch 7.62mm |
| Relay Alarm Output | 1 relay alarm output |
| Relay Load | 1A@24VDC hoặc 0.5A@120VAC |
| RS-232 | TXD, RXD, GND |
| RS-422 | T+, T-, R+, R-, GND |
| RS-485 | D+, D-, GND |
| Check Bit | None, Even, Odd, Space, Mark |
| Data Bit | 5bit, 6bit, 7bit, 8bit |
| Stop Bit | 1bit, 1.5bit, 2bit |
| Baud Rate | 300-115200bps |
| Dạng đầu nối serial | 5-pin terminal blocks |
| Load Capacity | RS-485/422 hỗ trợ 32-point polling; 128-point có thể tùy chỉnh |
| Điều khiển hướng RS-485 | Automatic data flow control |
| LED Indicator | Running, Port, Power Supply, Alarm |
| Transmission Mode | Store and forward |
| MAC Address | 2K |
| Packet Buffer | 0.5Mbit |
| Backplane Bandwidth | 1.2G |
| Switch Time Delay | <15μs |
| Nguồn cấp | 12~48VDC |
| Đầu nối nguồn | 4-pin 7.62mm pitch terminal blocks |
| Nguồn dự phòng | Dual power supply redundancy |
| Phân cực nguồn | Non-polarity |
| Bảo vệ đấu ngược | Có |
| Bảo vệ quá dòng tích hợp | 3.0A |
| Công suất không tải @24VDC | 2.54W |
| Công suất đầy tải @24VDC | 3.10W |
| Nhiệt độ hoạt động | -40~75℃ |
| Nhiệt độ lưu trữ | -40~85℃ |
| Độ ẩm tương đối | 5%～95%, không ngưng tụ |
| Vỏ | Aluminum housing |
| Bảo vệ vỏ | IP40 |
| Lắp đặt | DIN-Rail mounting hoặc wall mounting |
| Kích thước W × H × D | 53mm × 138mm × 110mm |
| ESD | IEC61000-4-2, Level 3 |
| ESD Air Discharge | ±8kV |
| ESD Contact Discharge | ±6kV |
| EFT nguồn | IEC61000-4-4, Level 3, ±2kV |
| EFT Ethernet | IEC61000-4-4, Level 3, ±2kV |
| EFT Relay | IEC61000-4-4, Level 3, ±2kV |
| Surge nguồn/Relay | IEC61000-4-5, Level 3; common mode ±2kV, differential mode ±1kV |
| Surge Ethernet | IEC61000-4-5, Level 3, ±2kV |
| Shock | IEC60068-2-27 |
| Free Fall | IEC60068-2-23 |
| Vibration | IES 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 5 năm |
Các thông số giao diện, quản lý, serial server, nguồn cấp, công suất, môi trường và tiêu chuẩn kỹ thuật trong bảng được lấy từ phần Specification của datasheet IES615-2DI Series. Riêng mức công suất 2.54W ở trạng thái không tải và 3.10W ở trạng thái đầy tải được nhà sản xuất quy định riêng cho model IES615-1F-2DI(3IN1).
ĐỊA CHỈ PHÂN PHỐI IES615-1F-2DI(3IN1) GIÁ TỐT
Khách hàng cần mua 3onedata IES615-1F-2DI(3IN1) có thể liên hệ 3onedata Chính Hãng để được tư vấn và cung cấp Industrial switch 3onedata chính hãng tại Việt Nam. Đơn vị phân phối hỗ trợ nhu cầu mua IES615-1F-2DI(3IN1) cho doanh nghiệp, dự án tự động hóa, hệ thống điện, giao thông và hạ tầng CNTT công nghiệp, đồng thời cung cấp đầy đủ CO, CQ theo yêu cầu hồ sơ hàng hóa. Việc lựa chọn đúng model IES615-1F-2DI(3IN1) giúp doanh nghiệp xác định chính xác số lượng cổng quang, cổng đồng, cổng serial và phương thức cấp nguồn trước khi đưa vào tủ điều khiển.
Khi lựa chọn IES615-1F-2DI(3IN1), khách hàng nên xác định trước loại giao tiếp serial đang sử dụng, số lượng đường Ethernet đồng và quang, khoảng cách truyền dẫn, nguồn DC sẵn có cùng phương án lắp đặt DIN-Rail hoặc gắn tường. Với thiết kế 1 cổng quang 100M, 4 cổng đồng 10/100M và 2 cổng serial 3IN1, switch 3onedata phù hợp với các hệ thống cần kết hợp truyền thông Ethernet và dữ liệu serial trong cùng một nút mạng công nghiệp.
