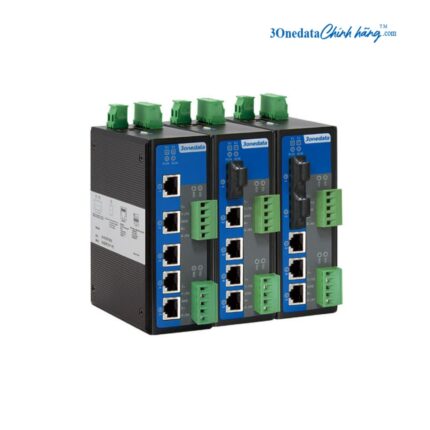

TỔNG QUAN VỀ IES615-2F-2DI(3IN1)
IES615-2F-2DI(3IN1) là switch công nghiệp 3onedata thuộc dòng IES615-2DI Series, được thiết kế theo mô hình switch Ethernet quản lý Layer 2 kết hợp giao tiếp nối tiếp trong cùng một thiết bị. Phiên bản IES615-2F-2DI(3IN1) cung cấp 3 cổng Ethernet 10/100Mbps, 2 cổng quang 100Mbps và 2 cổng serial 3IN1 hỗ trợ RS-232, RS-422 hoặc RS-485. Cách bố trí cổng giúp switch 3onedata phù hợp với những hệ thống cần đồng thời kết nối mạng Ethernet và các thiết bị điều khiển sử dụng giao tiếp serial.
Switch công nghiệp 3onedata IES615-2F-2DI(3IN1) hướng đến các hệ thống tự động hóa, tủ điều khiển, mạng truyền thông công nghiệp và các khu vực cần kết nối thiết bị serial với mạng Ethernet. Hai giao tiếp quang 100Mbps cho phép IES615-2F-2DI(3IN1) mở rộng kết nối giữa các vị trí có khoảng cách lớn hoặc môi trường có yêu cầu cao về khả năng chống ảnh hưởng điện từ, trong khi các cổng đồng phục vụ kết nối PLC, máy tính công nghiệp, bộ điều khiển và các node Ethernet trong cùng khu vực.
Việc kết hợp switch Layer 2 với hai cổng serial 3IN1 giúp IES615-2F-2DI(3IN1) giảm số lượng thiết bị phải bố trí trong tủ điện và đơn giản hóa quá trình kết nối giữa mạng Ethernet với các thiết bị sử dụng RS-232, RS-422 hoặc RS-485. IES615-2F-2DI(3IN1) cũng hỗ trợ các cơ chế quản trị mạng như VLAN, QoS, STP/RSTP, IGMP, Port Trunking và Port Mirroring, qua đó phù hợp với các hệ thống cần kiểm soát lưu lượng, phân tách kết nối và giám sát hoạt động của từng cổng.
ĐẶC ĐIỂM NỔI BẬT CỦA IES615-2F-2DI(3IN1)
IES615-2F-2DI(3IN1) được phát triển cho những hệ thống công nghiệp có yêu cầu kết nối đồng thời Ethernet, truyền dẫn quang và giao tiếp nối tiếp. Switch 3onedata này không chỉ nằm ở số lượng cổng mà còn ở cách các giao diện được tích hợp để phục vụ những hệ thống điều khiển có nhiều loại thiết bị và phương thức truyền thông khác nhau.
- IES615-2F-2DI(3IN1) kết hợp mạng Ethernet và giao tiếp serial trong một thiết bị, nhờ đó hệ thống có thể hạn chế việc bố trí thêm một bộ chuyển đổi serial riêng khi cần đưa dữ liệu từ thiết bị RS-232, RS-422 hoặc RS-485 lên mạng Ethernet.
- Hai cổng serial 3IN1 của IES615-2F-2DI(3IN1) cho phép lựa chọn phương thức giao tiếp phù hợp với từng thiết bị trường. Cách thiết kế này đặc biệt hữu ích khi một hệ thống có nhiều loại bộ điều khiển, cảm biến, đồng hồ đo hoặc thiết bị tự động hóa sử dụng chuẩn serial khác nhau.
- IES615-2F-2DI(3IN1) có thể hỗ trợ các thiết bị serial hoạt động thông qua mạng IP với nhiều chế độ truyền thông. Theo tài liệu của 3onedata, mỗi cổng serial có thể hỗ trợ tối đa 4 phiên TCP hoặc UDP, phù hợp với các mô hình trong đó dữ liệu từ thiết bị trường cần được truy cập từ nhiều máy chủ hoặc ứng dụng mạng.
- Việc bố trí 2 cổng quang 100Mbps trên IES615-2F-2DI(3IN1) tạo thêm lựa chọn truyền dẫn cho các tuyến mạng cần tách khỏi đường cáp đồng. Cổng quang có thể được sử dụng để kết nối giữa các tủ điều khiển, phân đoạn mạng hoặc các khu vực sản xuất có khoảng cách truyền dẫn lớn hơn phạm vi thông thường của Ethernet đồng.
- Switch 3onedata IES615-2F-2DI(3IN1) hỗ trợ quản trị thông qua WEB, CLI, Telnet và SNMP, giúp kỹ thuật viên có nhiều phương thức truy cập khi kiểm tra trạng thái hoặc cấu hình hệ thống. Việc hỗ trợ nhiều giao diện quản trị cũng thuận tiện khi switch được đưa vào hệ thống giám sát tập trung của doanh nghiệp.
- Thiết kế DIN-Rail giúp IES615-2F-2DI(3IN1) phù hợp với tủ điện và tủ điều khiển công nghiệp, nơi diện tích lắp đặt thường bị giới hạn. 3onedata đồng thời hỗ trợ phương thức gắn tường, cho phép kỹ thuật viên lựa chọn vị trí cố định phù hợp với không gian thực tế.
- IES615-2F-2DI(3IN1) sử dụng hai đầu vào nguồn DC trong dải 12–48VDC, phù hợp với nhiều hệ thống cấp nguồn điều khiển công nghiệp. Cách bố trí nguồn kép giúp switch có thể được tích hợp vào các hệ thống yêu cầu duy trì cấp điện khi một nhánh nguồn gặp sự cố.
- Khả năng kết hợp SW-Ring và RSTP trên IES615-2F-2DI(3IN1) hỗ trợ thiết kế đường truyền dự phòng trong mạng Ethernet công nghiệp. Khi một tuyến kết nối bị gián đoạn, cơ chế dự phòng có thể giúp duy trì kết nối giữa các phân đoạn mạng mà không cần bố trí lại toàn bộ hệ thống.
IES615-2F-2DI(3IN1) DATASHEET
IES615-2F-2DI(3IN1) datasheet là tài liệu kỹ thuật chính thức của 3onedata, cung cấp các thông tin chi tiết về giao diện kết nối, chức năng quản lý Layer 2, máy chủ serial, hiệu năng chuyển mạch, nguồn cấp, điều kiện môi trường, đặc tính cơ khí và tiêu chuẩn công nghiệp của model IES615-2F-2DI(3IN1). Bảng dưới đây tổng hợp các thông số theo datasheet IES615-2DI Series do 3onedata công bố.
| Thông số kỹ thuật | Giá trị / Mô tả |
|---|---|
| Loại thiết bị | Layer 2 Managed Industrial Ethernet Switch with 2 3IN1 Serial Ports |
| Chuẩn IEEE 802.3 | IEEE 802.3 for 10Base-T |
| Chuẩn IEEE 802.3u | IEEE 802.3u for 100Base-TX và 100Base-FX |
| Chuẩn IEEE 802.3x | Flow Control |
| Chuẩn IEEE 802.1w | Rapid Spanning Tree Protocol |
| Chuẩn IEEE 802.1Q | VLAN |
| Chuẩn IEEE 802.1p | CoS |
| Quản lý | Console/Telnet/WEB Management, SNMP v1/v2c Centralized Management, Port Mirroring, QoS, File Management, Port Statistics |
| Phân loại bảo mật | Security Classification of User Permissions |
| Cảnh báo | Relay Alarm, gồm Port Alarm và Power Supply Alarm |
| Chức năng switch | 802.1Q VLAN, Static Port Aggregation, Bandwidth Management, Flow Control |
| Unicast / Multicast | Static Multicast |
| Giao thức dự phòng | SW-Ring, RSTP |
| Chức năng Serial Port Server | 2 serial port servers |
| Kết nối mỗi serial port | Mỗi serial port hỗ trợ 4 kết nối TCP hoặc UDP |
| Chế độ hoạt động serial | TCP Server, TCP Client, UDP, TCP auto, Realcom, advanced TCP Server, advanced UDP |
| Cổng Ethernet đồng | 10/100Base-T(X) RJ45 |
| Điều khiển luồng cổng đồng | Automatic Flow Control |
| Chế độ Duplex | Full/Half Duplex |
| MDI/MDI-X | Autotunning |
| Cổng quang | 100Base-FX |
| Cổng Console | CLI command line management port, RS-232, RJ45 |
| Cổng Alarm | Terminal block 2-pin, pitch 7.62mm |
| Ngõ ra relay alarm | 1 relay alarm output |
| Khả năng tải relay | 1A@24VDC hoặc 0.5A@120VAC |
| Tín hiệu RS-232 | TXD, RXD, GND |
| Tín hiệu RS-422 | T+, T-, R+, R-, GND |
| Tín hiệu RS-485 | D+, D-, GND |
| Check bit | None, Even, Odd, Space, Mark |
| Data bit | 5bit, 6bit, 7bit, 8bit |
| Stop bit | 1bit, 1.5bit, 2bit |
| Baud rate | 300-115200bps |
| Dạng giao diện serial | 5-pin terminal blocks |
| Load capacity RS-485/422 | Hỗ trợ 32-point polling; 128-point có thể tùy chỉnh |
| Điều khiển hướng RS-485 | Automatic data flow control technology |
| LED Indicator | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Phương thức truyền | Store and forward |
| Địa chỉ MAC | 2K |
| Kích thước bộ đệm gói tin | 0.5Mbit |
| Băng thông backplane | 1.2G |
| Độ trễ chuyển mạch | <15μs |
| Nguồn cấp | 12~48VDC |
| Đầu nối nguồn | 4-pin terminal blocks, pitch 7.62mm |
| Nguồn dự phòng | Dual power supply redundancy |
| Cực tính nguồn | Non-polarity |
| Bảo vệ đấu ngược | Reverse connection protection |
| Bảo vệ quá dòng tích hợp | 3.0A over-current protection |
| Công suất không tải IES615-2F-2DI(3IN1) | 3.00W (@24VDC) |
| Công suất đầy tải IES615-2F-2DI(3IN1) | 3.48W (@24VDC) |
| Nhiệt độ hoạt động | -40~75℃ |
| Nhiệt độ lưu trữ | -40~85℃ |
| Độ ẩm tương đối | 5%～95% (no condensation) |
| Vỏ | IP40 protection, aluminum housing |
| Lắp đặt | DIN-Rail mounting hoặc wall mounting |
| Kích thước (W × H × D) | 53mm × 138mm × 110mm |
| IEC61000-4-2 (ESD) | Level 3 |
| ESD Air discharge | ±8kV |
| ESD Contact discharge | ±6kV |
| IEC61000-4-4 (EFT) | Level 3 |
| EFT nguồn cấp | ±2kV |
| EFT cổng Ethernet | ±2kV |
| EFT relay | ±2kV |
| IEC61000-4-5 (Surge) | Level 3 |
| Surge nguồn cấp / Relay | Common mode ±2kV, differential mode ±1kV |
| Surge cổng Ethernet | ±2kV |
| Shock | IEC60068-2-27 |
| Free fall | IEC60068-2-23 |
| Vibration | IES 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 5 years |
| Cổng quang 100M của IES615-2F-2DI(3IN1) | 2 |
| Cổng đồng 100M của IES615-2F-2DI(3IN1) | 3 |
| Cổng serial 3IN1 của IES615-2F-2DI(3IN1) | 2 |
| Dải nguồn IES615-2F-2DI(3IN1) | 12~48VDC, dual power supply |
ĐỊA CHỈ PHÂN PHỐI IES615-2F-2DI(3IN1) GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp switch Layer 2 Managed 3onedata chính hãng cho doanh nghiệp, nhà máy, đơn vị tích hợp hệ thống và các dự án hạ tầng CNTT. IES615-2F-2DI(3IN1) được cung cấp cùng hồ sơ CO, CQ theo yêu cầu, hỗ trợ khách hàng kiểm tra nguồn gốc hàng hóa và hoàn thiện hồ sơ nghiệm thu đối với các dự án cần chứng từ xuất xứ, chất lượng.
Khách hàng có nhu cầu mua IES615-2F-2DI(3IN1) có thể liên hệ 3onedata Chính Hãng để được tư vấn phiên bản phù hợp với số lượng cổng đồng, cổng quang và giao tiếp serial trong hệ thống. Việc lựa chọn đúng model IES615-2DI Series ngay từ đầu giúp doanh nghiệp kiểm soát số lượng cổng dự phòng, phương thức truyền dẫn và vị trí lắp đặt, đồng thời hạn chế phát sinh thêm bộ chuyển đổi giao tiếp trong quá trình vận hành.
