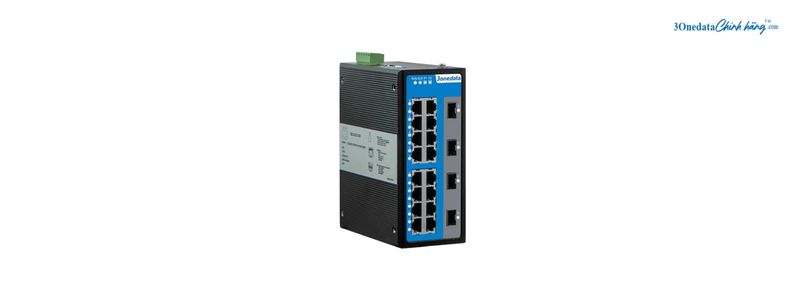

TỔNG QUAN VỀ IES6220-16T4GS-2P48
Trong các hệ thống Ethernet công nghiệp, vị trí của switch không chỉ nằm ở việc kết nối các node mạng mà còn liên quan trực tiếp đến cách phân bổ đường truyền giữa khu vực hiện trường và tuyến uplink. IES6220-16T4GS-2P48 được 3onedata xây dựng theo mô hình 16 cổng Ethernet 10/100Base-T(X) kết hợp 4 khe Gigabit SFP, tạo ra sự phân tách rõ ràng giữa nhóm kết nối thiết bị đầu cuối và tuyến truyền dẫn quang. Với vai trò của một switch layer 2 3onedata, IES6220-16T4GS-2P48 hỗ trợ xử lý và quản lý lưu lượng ở lớp liên kết dữ liệu, phù hợp với các hệ thống cần tổ chức kết nối Ethernet công nghiệp theo nhiều phân đoạn.
IES6220-16T4GS-2P48 hướng tới những môi trường mà switch phải làm việc liên tục cùng các yêu cầu quản trị mạng và giám sát trạng thái kết nối. Các hệ thống sản xuất công nghiệp, tự động hóa, điện lực, giao thông đường sắt, smart city và các hạ tầng sử dụng Ethernet tại hiện trường đều có thể sử dụng dòng IES6220. Với kiểu lắp DIN-Rail hoặc gắn tường, switch 3onedata có thể được bố trí trực tiếp trong tủ điều khiển hoặc tại khu vực kỹ thuật mà không phụ thuộc vào kiểu lắp đặt rack truyền thống.
Giá trị của IES6220-16T4GS-2P48 nằm ở cách model kết hợp kết nối Ethernet, uplink quang và các chức năng quản trị Layer 2 trong cùng một thiết kế công nghiệp. Người quản trị có thể sử dụng VLAN, QoS, LLDP, IGMP Snooping, Port Trunking, Port Mirroring và các công cụ thống kê để kiểm soát hoạt động truyền dữ liệu, đồng thời khai thác Ring, STP/RSTP và nguồn DC kép khi hệ thống yêu cầu khả năng duy trì kết nối cao hơn. IES6220-16T4GS-2P48 vì vậy phù hợp với những mạng công nghiệp cần kiểm soát tập trung nhưng vẫn phải đáp ứng điều kiện lắp đặt và vận hành đặc thù tại hiện trường.
ĐẶC ĐIỂM NỔI BẬT CỦA IES6220-16T4GS-2P48
IES6220-16T4GS-2P48 được xây dựng cho môi trường công nghiệp, nơi yêu cầu về khả năng duy trì kết nối, kiểm soát lưu lượng và xử lý sự cố thường cao hơn mạng Ethernet văn phòng. Khi đưa switch 3onedata vào hệ thống, người quản trị có thể khai thác nhiều cơ chế quản lý Layer 2 để kiểm soát hoạt động truyền dữ liệu và giảm thời gian xác định nguyên nhân khi mạng phát sinh lỗi.
- Thiết kế kết hợp Ethernet đồng và uplink quang: 16 cổng copper 10/100Base-T(X) kết hợp 4 khe Gigabit SFP tạo điều kiện kết nối thiết bị tại hiện trường với các tuyến truyền dẫn quang tốc độ cao. Cách bố trí giao diện này phù hợp với hệ thống có khoảng cách truyền dẫn khác nhau giữa khu vực máy móc, tủ điều khiển và khu vực mạng trung tâm.
- Quản trị mạng theo nhiều phương thức: IES6220-16T4GS-2P48 hỗ trợ CLI, Web, Telnet và SNMP, giúp kỹ thuật viên lựa chọn phương thức truy cập phù hợp với mô hình quản trị của từng hệ thống. Người vận hành cũng có thể sử dụng thống kê cổng, quản lý nhật ký, giám sát và chẩn đoán để theo dõi tình trạng hoạt động của switch.
- Tăng khả năng duy trì kết nối khi đường truyền gặp lỗi: công nghệ Ring của 3onedata hỗ trợ single ring, coupling ring, chain và Dual-homing, đồng thời tài liệu kỹ thuật công bố thời gian tự động khôi phục khi mạng xảy ra lỗi dưới 20 ms. Cơ chế này phù hợp với các hệ thống yêu cầu thời gian gián đoạn kết nối ở mức thấp.
- Hỗ trợ theo dõi và xử lý sự cố từ xa: IES6220-16T4GS-2P48 có khả năng phát cảnh báo thông qua đèn ALM và relay khi nguồn cấp hoặc liên kết cổng gặp lỗi. Switch 3onedata cũng hỗ trợ E-mail Alarm, Network Diagnosis, Port Statistics và SFP DDM, giúp kỹ thuật viên có thêm dữ liệu khi kiểm tra trạng thái mạng.
- Hỗ trợ kiểm soát lưu lượng theo từng nhóm dữ liệu: VLAN, QoS, Storm Suppression, Bandwidth Management, IGMP Snooping và Static Multicast cho phép quản trị viên kiểm soát cách dữ liệu được xử lý trên hệ thống. Các tính năng này đặc biệt hữu ích khi mạng đồng thời truyền nhiều loại lưu lượng Ethernet và cần hạn chế hiện tượng broadcast, multicast hoặc unicast không mong muốn.
- Thiết kế phù hợp môi trường công nghiệp: switch 3onedata sử dụng vỏ kim loại IP40, thiết kế không quạt, hỗ trợ dải nhiệt độ hoạt động rộng từ -40°C đến 75°C và có các cơ chế bảo vệ nguồn DC kép. IES6220-16T4GS-2P48 cũng được kiểm tra theo nhiều tiêu chuẩn EMC và môi trường công nghiệp được liệt kê trong tài liệu kỹ thuật.
- Hỗ trợ cấp nguồn PoE trong cùng dòng IES6220: tài liệu kỹ thuật phân tách IES6220-16T4GS-2P48 với các biến thể PoE như IES6220-16P4GS-2P48-120W và IES6220-16P4GS-2P48-200W. Cách phân chia model giúp doanh nghiệp lựa chọn phiên bản phù hợp với nhu cầu cấp nguồn trực tiếp qua Ethernet mà không nhầm lẫn với phiên bản 16 cổng đồng không PoE.
IES6220-16T4GS-2P48 DATASHEET
IES6220-16T4GS-2P48 datasheet cung cấp các thông tin kỹ thuật về giao diện Ethernet, kết nối SFP, phương thức quản trị, chức năng chuyển mạch, nguồn cấp, đặc tính môi trường và tiêu chuẩn công nghiệp của dòng IES6220. Bảng dưới đây tổng hợp thông số theo tài liệu kỹ thuật IES6220 Series được cung cấp, trong đó IES6220-16T4GS-2P48 là model có 16 cổng đồng, 4 khe Gigabit SFP và nguồn DC kép 12~48VDC.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Model | IES6220-16T4GS-2P48 |
| Loại switch | 20-port 100M/Gigabit Layer 2 Managed Industrial PoE Ethernet Switch series |
| Cổng đồng 100M | 16 × 10/100Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex, MDI/MDI-X Autotunning |
| Cổng PoE | Model IES6220-16T4GS-2P48 không có cổng PoE |
| Khe Gigabit SFP | 4 × 1000Base-SFP |
| Cổng Console | RJ45, CLI command line management port, RS-232 |
| Cổng Alarm | Terminal block 6-pin, pitch 5.08 mm, gồm terminal alarm 2-pin |
| Relay Alarm | 1 relay alarm output |
| Khả năng tải relay | 1A@30VDC hoặc 0.3A@125VAC |
| Phương thức quản lý | SNMP v1/v2c, CLI, WEB, Telnet |
| Quản lý tập trung | Port Mirroring, QoS, LLDP, DHCP Server, File Management, Port Statistics |
| Bảo mật và cảnh báo | Classification of User Permissions, Port Alarm, Power Supply Alarm, Storm Suppression, Security Management, E-mail Alarm, Network Diagnosis, SFP DDM |
| VLAN | IEEE 802.1Q VLAN |
| Static Port Aggregation | Hỗ trợ |
| LACP | IEEE 802.3ad |
| Flow Control | IEEE 802.3x |
| Bandwidth Management | Hỗ trợ |
| Unicast/Multicast | Static Multicast, IGMP-Snooping |
| Redundancy Protocol | Ring, STP/RSTP |
| Spanning Tree | IEEE 802.1D STP |
| Rapid Spanning Tree | IEEE 802.1w RSTP |
| LLDP | IEEE 802.1AB |
| QoS | IEEE 802.1p CoS |
| SNTP | Hỗ trợ |
| IEEE 10Base-T | IEEE 802.3 |
| IEEE 100Base-TX | IEEE 802.3u |
| IEEE 1000Base-X | IEEE 802.3z |
| Transmission Mode | Store and Forward |
| MAC Address | 8K |
| Packet Buffer Size | 3Mbit |
| Backplane Bandwidth | 12.8G |
| Switch Time Delay | <10μs |
| Nguồn cấp | 12~48VDC, dual power supply |
| Kiểu terminal nguồn | 6 pins, pitch 5.08 mm, gồm 4 pins power supply terminal blocks |
| Dự phòng nguồn | DC dual power supply redundancy, anti-reverse connection |
| Công suất tiêu thụ không tải | ≤157W@48VDC |
| Công suất tiêu thụ đầy tải | ≤157.2W@48VDC |
| Nhiệt độ hoạt động | -40~75℃ |
| Nhiệt độ lưu trữ | -40~85℃ |
| Độ ẩm tương đối | 5%～95%, không ngưng tụ |
| Vỏ | Metal, IP40 |
| Lắp đặt | DIN-Rail hoặc Wall Mounting |
| Kích thước W × H × D | 70mm × 160mm × 130mm |
| Khối lượng | ≤1.6kg |
| Chỉ thị LED | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator, PoE Indicator chỉ dành cho phiên bản PoE |
| Chứng nhận | CE, FCC, RoHS |
| ESD | IEC 61000-4-2, Level 3; Air discharge ±8kV; Contact discharge ±6kV |
| EFT | IEC 61000-4-4, Level 3; Power supply ±2kV; Ethernet port ±1kV; Relay ±2kV |
| Surge | IEC 61000-4-5, Level 3; Power supply common mode ±2kV, differential mode ±1kV; Ethernet port common mode ±2kV, differential mode ±1kV; Relay common mode ±2kV, differential mode ±1kV |
| Shock | IEC 60068-2-27 |
| Free Fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Bảo hành | 5 năm |
Các thông số giao diện, quản lý mạng, nguồn cấp, đặc tính chuyển mạch, môi trường, kích thước, tiêu chuẩn EMC và bảo hành trong bảng được lấy theo tài liệu IES6220 Series được cung cấp.
ĐỊA CHỈ PHÂN PHỐI IES6220-16T4GS-2P48 GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp switch công nghiệp 3onedata cho doanh nghiệp, nhà máy, đơn vị tích hợp hệ thống và các dự án hạ tầng CNTT. Khách hàng có nhu cầu mua IES6220-16T4GS-2P48 có thể liên hệ 3onedata Chính Hãng để được tư vấn về số lượng cổng Ethernet, số lượng khe SFP, phương thức cấp nguồn DC kép và phương án lắp đặt DIN-Rail hoặc gắn tường. Việc lựa chọn đúng model theo yêu cầu hệ thống giúp quá trình đưa switch 3onedata vào mạng công nghiệp thuận tiện hơn.
3onedata Chính Hãng cung cấp IES6220-16T4GS-2P48 chính hãng với CO, CQ theo yêu cầu, phù hợp cho các đơn hàng doanh nghiệp và dự án cần hồ sơ xuất xứ, chất lượng rõ ràng. Khách hàng có thể trao đổi trực tiếp về số lượng cần mua, yêu cầu giao hàng, điều kiện lắp đặt và các thông số liên quan trước khi đặt hàng, từ đó xác định đúng phiên bản IES6220 cho hệ thống Ethernet công nghiệp.
