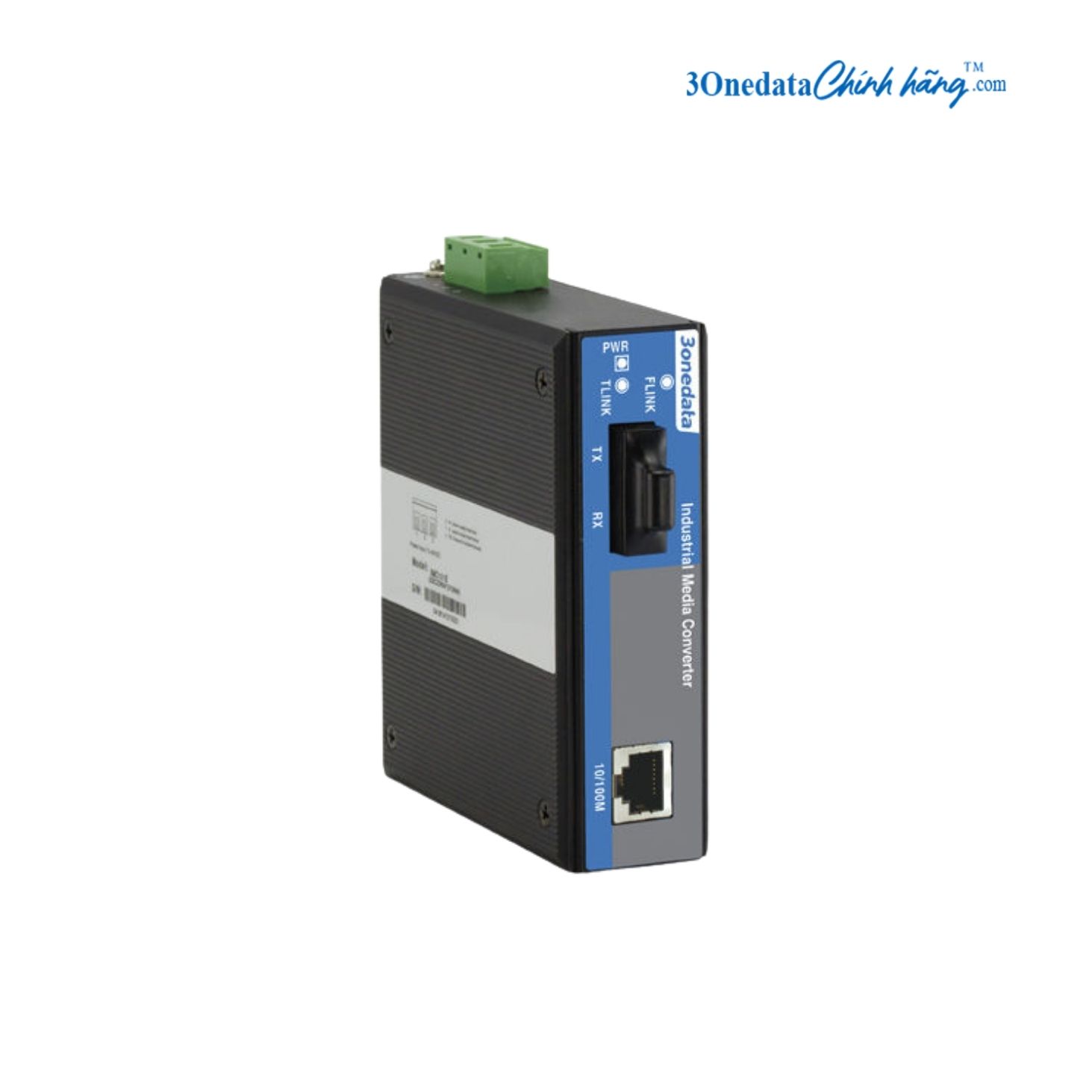

TỔNG QUAN VỀ IMC101B
IMC101B là Industrial Fast Ethernet Media Converter thuộc dòng bộ chuyển đổi quang điện công nghiệp 3onedata, thực hiện chuyển đổi kết nối giữa Ethernet đồng 10/100Base-TX và đường truyền quang 100Base-FX. 3onedata IMC101B được trang bị 1 cổng RJ45 và 1 cổng quang, hỗ trợ truyền Full/Half Duplex, tự động nhận diện MDI/MDI-X, phù hợp khi cần kết nối các thiết bị mạng qua tuyến cáp quang ở khoảng cách xa.
IMC101B hướng đến các hệ thống Ethernet công nghiệp, nơi switch, server, repeater hoặc các thiết bị mạng cần liên kết với đường truyền quang. Bộ chuyển đổi quang điện 3onedata IMC101B hỗ trợ nhiều lựa chọn khoảng cách đối với cáp quang single-mode, đồng thời có phiên bản multi-mode 2 km, giúp người dùng lựa chọn model phù hợp với chiều dài tuyến truyền dẫn thực tế.
Về khả năng lắp đặt, IMC101B sử dụng vỏ kim loại chắc chắn, thiết kế phục vụ môi trường công nghiệp và hỗ trợ gắn DIN-Rail. Dải nhiệt độ hoạt động từ -40 đến 75°C cùng nguồn cấp 12–48VDC giúp bộ chuyển đổi quang điện 3onedata IMC101B thích hợp cho tủ điều khiển, tủ mạng công nghiệp và các vị trí có điều kiện nhiệt độ thay đổi.
ĐẶC ĐIỂM NỔI BẬT CỦA IMC101B
IMC101B được thiết kế theo hướng đơn giản hóa quá trình đưa kết nối quang vào hệ thống Ethernet công nghiệp, từ thao tác lắp đặt đến khả năng ghép nối với các thiết bị mạng hiện hữu. Những điểm đáng quan tâm của bộ chuyển đổi quang điện 3onedata IMC101B nằm ở cách thiết kế phần cứng và cơ chế vận hành, thay vì chỉ tập trung vào các con số kỹ thuật.
- Thiết kế chuyên dụng cho hệ thống công nghiệp: IMC101B sử dụng kiểu dáng phần cứng hướng đến các vị trí lắp đặt trong tủ điều khiển và khu vực kỹ thuật, nơi yêu cầu thiết bị có kết cấu chắc chắn và khả năng làm việc ổn định trong thời gian dài.
- Cách thức kết nối đơn giản: IMC101B hỗ trợ Plug-and-Play, giúp quá trình đưa bộ chuyển đổi quang điện vào hệ thống không phụ thuộc vào quy trình cấu hình phức tạp. Cách vận hành này phù hợp với những hệ thống cần mở rộng tuyến truyền dẫn nhưng vẫn muốn duy trì thao tác lắp đặt nhanh gọn.
- Hỗ trợ chuyển tiếp giữa hạ tầng đồng và quang: IMC101B cho phép liên kết các thiết bị sử dụng Ethernet cáp đồng với tuyến truyền dẫn quang mà không cần thay đổi toàn bộ hệ thống mạng hiện có. Cách bố trí này đặc biệt hữu ích khi một phần tuyến mạng cần chuyển sang cáp quang để đáp ứng yêu cầu về khoảng cách truyền dẫn.
- Linh hoạt khi lựa chọn phiên bản: dòng IMC101B có nhiều mã dành cho single-mode, multi-mode và single-fiber, cho phép người dùng chọn phiên bản dựa trên loại sợi quang và chiều dài tuyến thực tế thay vì phải sử dụng một cấu hình duy nhất cho mọi hệ thống.
- Khả năng thích ứng với thiết bị Ethernet khác nhau: cơ chế tự động nhận diện kết nối trên giao diện Ethernet giúp IMC101B thuận tiện khi ghép nối với switch, server, repeater hoặc các thiết bị mạng khác trong cùng hệ thống.
- Thuận tiện cho bảo trì tại tủ mạng: các đèn TLINK, FLINK và PWR giúp kỹ thuật viên nhanh chóng quan sát trạng thái liên kết Ethernet, liên kết quang và nguồn cấp ngay tại vị trí lắp đặt, hỗ trợ quá trình kiểm tra khi hệ thống phát sinh sự cố.
- Phù hợp với nhiều cách bố trí tuyến truyền dẫn: các lựa chọn đầu nối SC/ST cùng nhiều phiên bản khoảng cách giúp IMC101B có thể được lựa chọn theo phương án đi cáp thực tế của từng hệ thống.
IMC101B DATASHEET
Thông tin dưới đây được tổng hợp từ tài liệu kỹ thuật chính thức của nhà sản xuất. Người dùng có thể tham khảo trực tiếp IMC101B datasheet để đối chiếu các thông số về giao diện, truyền dẫn quang, nguồn cấp, môi trường hoạt động, cơ khí và tiêu chuẩn kỹ thuật của từng phiên bản.
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tiêu chuẩn | IEEE802.1 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3 100Base-FX |
| Cổng RJ45 | 10/100BaseT(X), tự động kết nối; Full/Half Duplex hoặc chế độ Force; hỗ trợ MDI/MDI-X |
| Cổng quang | 100BaseFX, đầu nối SC/ST tùy chọn |
| Single-mode | 20 km, 40 km, 60 km, 80 km, 120 km, tùy chọn |
| Multi-mode | 2 km |
| Bước sóng | 850 nm, 1310 nm, 1550 nm |
| 100Base-FX multi-mode điển hình | 155 Mbps, 1310 nm, 2 km; công suất phát trung bình ≥ -18 dBm; độ nhạy ≤ -35 dBm |
| 100Base-FX single-mode điển hình | 155 Mbps, 1310 nm, 20 km; công suất phát trung bình ≥ -12 dBm; độ nhạy ≤ -36 dBm |
| Điện áp đầu vào | 24VDC, dải 12–48VDC |
| Bảo vệ đấu nối ngược | Có |
| Đầu nối nguồn | Terminal block 3 bit, 7.62 mm |
| Công suất không tải | 1.2W @ 24VDC |
| Công suất đầy tải | 1.368W @ 24VDC |
| Đèn cổng | TLINK, FLINK |
| Đèn nguồn | PWR |
| Kích thước | 110 × 35 × 95 mm (H × W × D) |
| Vỏ | Metal case |
| Bảo vệ vỏ | Phần Features của datasheet ghi IP30; phần Mechanical ghi IP40 |
| Khối lượng | 340 g |
| Nhiệt độ hoạt động | -40 đến 75°C |
| Nhiệt độ lưu trữ | -40 đến 85°C |
| Độ ẩm tương đối môi trường | 5% đến 95%, không ngưng tụ |
| EMI | FCC Part 15, CISPR (EN55022) Class A |
| EMS – ESD | EN61000-4-2, Level 4 |
| EMS – RS | EN61000-4-3, Level 4 |
| EMS – EFT | EN61000-4-4, Level 4 |
| EMS – Surge | EN61000-4-5, Level 4 |
| EMS – CS | EN61000-4-6, Level 4 |
| EMS | EN61000-4-8, Level 4; EN61000-4-11, Level 4 |
| Shock | IEC 60068-2-27 PASS |
| Free Fall | IEC 60068-2-32 PASS |
| Vibration | IEC 60068-2-6 PASS |
| Bảo hành | 5 năm |
ĐỊA CHỈ PHÂN PHỐI IMC101B GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối Media Converter 3onedata tại Việt Nam, cung cấp bộ chuyển đổi quang điện 3onedata IMC101B chính hãng cho doanh nghiệp, dự án và hệ thống CNTT. Đơn vị hỗ trợ cung cấp đầy đủ CO, CQ, đáp ứng nhu cầu mua sắm cho các hệ thống mạng công nghiệp cần kết nối Ethernet đồng với đường truyền quang.
Khách hàng quan tâm IMC101B có thể liên hệ 3onedata Chính Hãng để được tư vấn phiên bản phù hợp với loại cáp quang, khoảng cách truyền và nhu cầu lắp đặt thực tế. Việc lựa chọn đúng mã IMC101B giúp quá trình kết nối giữa mạng Ethernet 10/100Base-TX và tuyến 100Base-FX được triển khai phù hợp với yêu cầu của hệ thống.
3onedata Chính Hãng – Phân Phối IMC101B Chính Hãng
- VP Hà Nội: 59 Võ Chí Công, Phường Nghĩa Đô, Quận Cầu Giấy, TP. Hà Nội
- VP TP. HCM: 736/182 Lê Đức Thọ, Phường An Hội Đông, TP HCM
- Hotline: 0967.40.70.80
- Email: info@3onedatachinhhang.com
