TỔNG QUAN VỀ MODEL277

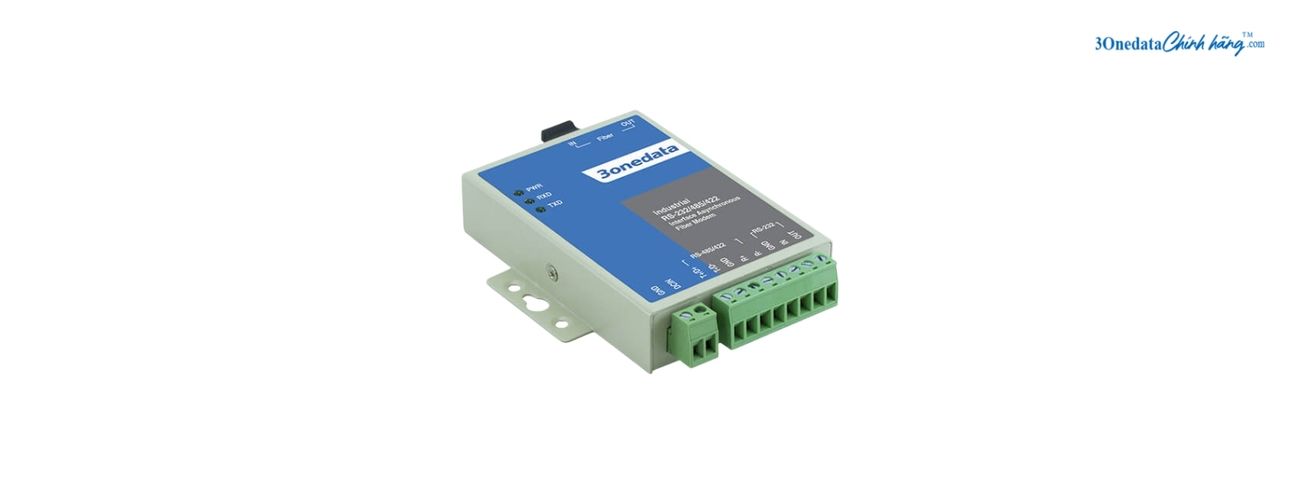

3onedata MODEL277 là modem chuyển đổi nối tiếp sang quang, được thiết kế để chuyển tín hiệu từ cổng RS-232, RS-485/422 hoặc cổng serial 3IN1 sang tín hiệu quang qua một cổng fiber. Dòng MODEL277 gồm ba phiên bản tùy chọn, sử dụng phương thức lắp đặt treo tường hoặc DIN-Rail, phù hợp với các hệ thống cần truyền dữ liệu serial trên khoảng cách xa và tăng khả năng chống nhiễu điện từ.
MODEL277 hướng đến các hệ thống điều khiển công nghiệp, điều khiển quá trình, điều khiển giao thông, khu dân cư thông minh, ngân hàng và lĩnh vực điện, đặc biệt phù hợp với môi trường có yêu cầu cao về khả năng hạn chế ảnh hưởng của nhiễu điện từ. Tùy phiên bản, 3onedata MODEL277 sử dụng RS-232, RS-485/422 hoặc dạng 3IN1, đáp ứng nhiều kiểu giao tiếp serial đang được sử dụng trong hệ thống tự động hóa và điều khiển.
Trong quá trình vận hành, modem quang MODEL277 giúp mở rộng khoảng cách truyền tín hiệu serial lên tối đa 1200m đối với RS-485/422 và hỗ trợ đường truyền quang multimode 2km hoặc single mode từ 20 đến 120km tùy cấu hình. Công nghệ mã hóa truyền thông, phục hồi clock và cơ chế “Zero time delay and automatic forwarding” giúp MODEL277 duy trì truyền dữ liệu chính xác, đồng thời công nghệ tự động nhận dạng baud rate cho phép modem tiếp tục chuyển đổi khi tốc độ tín hiệu serial thay đổi.
MODEL277 DATASHEET
MODEL277 datasheet của 3onedata cung cấp đầy đủ thông tin về giao diện fiber, cổng serial, tốc độ baud, khoảng cách truyền, nguồn cấp, điều kiện môi trường, kết cấu cơ khí và các tiêu chuẩn chứng nhận của từng phiên bản. Dưới đây là thông số được tổng hợp theo tài liệu kỹ thuật chính thức do 3onedata công bố.
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Dòng sản phẩm | MODEL277 Series |
| Loại thiết bị | Serial-to-Fiber Modem |
| Số cổng fiber | 1 |
| Giao diện fiber | Tùy chọn SC/ST/FC |
| Khoảng cách truyền multimode | 2km |
| Khoảng cách truyền single mode | 20/40/60/80/100/120km |
| Bước sóng multimode | 1310nm |
| Bước sóng single mode | 1310nm hoặc 1550nm |
| Chuẩn cổng serial | EIA RS-232C, RS-485, RS-422 |
| Số cổng serial | 1 RS-232, RS-485/422 hoặc serial 3IN1 |
| Tín hiệu RS-232 | OUT, IN, GND |
| Tín hiệu RS-485 | D+, D-, GND |
| Tín hiệu RS-422 | T+, T-, GND, R+, R- |
| Tốc độ baud | 300bps-115200bps |

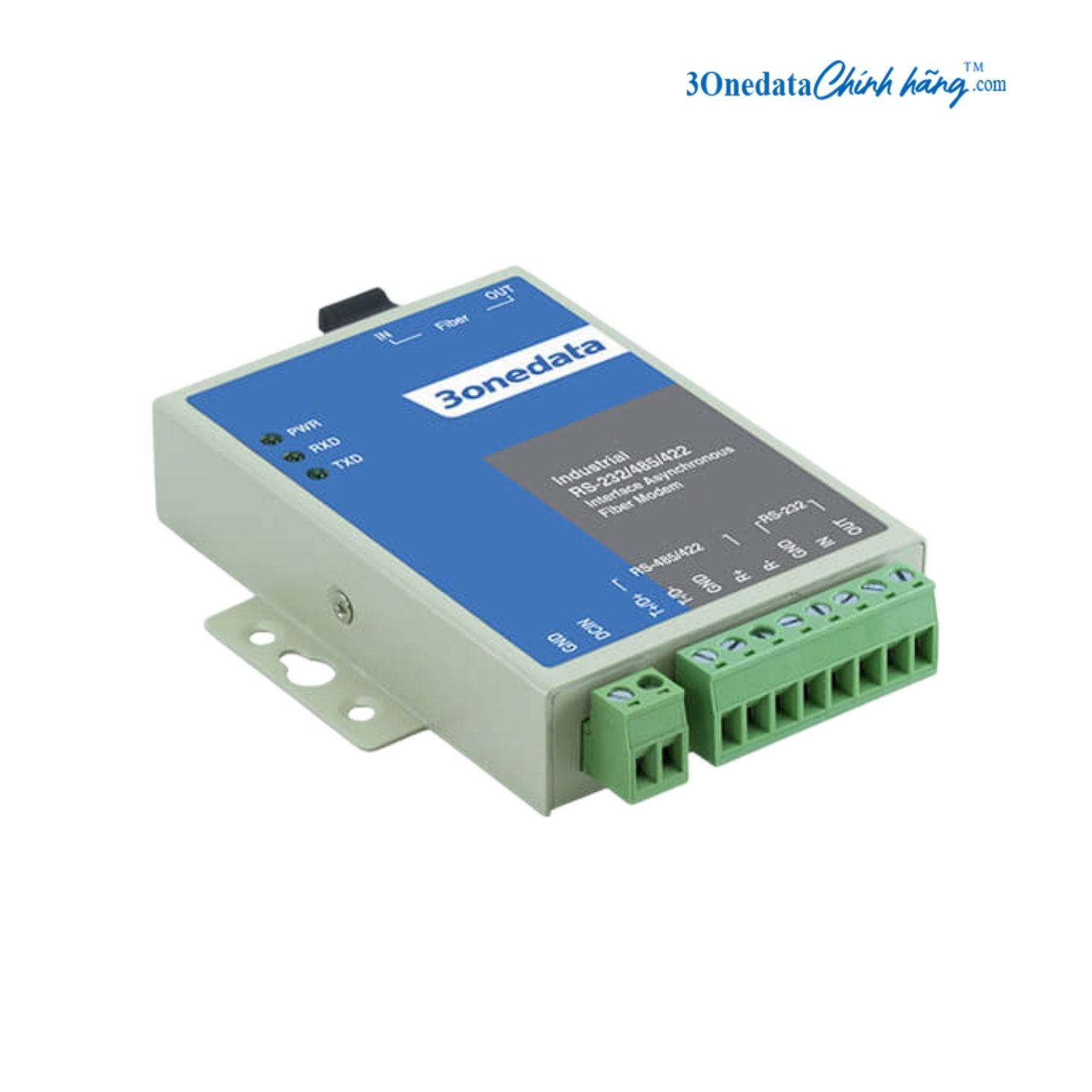

| Giao diện MODEL277 | Cổng serial RS-232/485/422, terminal block 8-pin, pitch 5.08mm |
| Giao diện MODEL277A | Cổng RS-232, DB9 female |
| Giao diện MODEL277B | Cổng RS-485/422, terminal block 5-pin, pitch 5.08mm |
| Điều khiển hướng RS-485 | Công nghệ ADDC (Automatic Data Direction Control) |
| Khả năng tải RS-485/422 | 32 điểm trong môi trường polling, tùy chỉnh 128 điểm |
| Khoảng cách truyền RS-232 | 15m |
| Khoảng cách truyền RS-485/422 | 1200m |
| Điện trở kéo cao/thấp RS-485 | 4.7kΩ |
| Chỉ báo trạng thái | Chỉ báo nguồn, nhận dữ liệu và cảnh báo tại cổng fiber, gửi dữ liệu tại cổng fiber |
| Nguồn MODEL277 | 12～48VDC |
| Kết nối nguồn MODEL277 | Terminal block 2-pin, pitch 5.08mm |
| Nguồn MODEL277A/MODEL277B | Tùy chọn 5VDC, -48VDC hoặc 220VAC |
| Nguồn ngoài | 5VDC, kết nối DC round head |
| Bảo vệ quá dòng MODEL277B | 2.0A đối với nguồn ngoài |
| Nguồn tích hợp | -48VDC hoặc 220VAC |
| Kết nối -48VDC | Terminal block 3-pin, pitch 5.08mm |
| Kết nối 220VAC | Ổ cắm AC 3 lỗ có công tắc |
| Nhiệt độ hoạt động MODEL277 | -40～75℃ |
| Nhiệt độ lưu trữ MODEL277 | -40～75℃ |
| Độ ẩm tương đối MODEL277 | 5%~95%, không ngưng tụ |
| Nhiệt độ hoạt động MODEL277A/MODEL277B | -10~60℃ |
| Nhiệt độ lưu trữ MODEL277A/MODEL277B | -40~85℃ |
| Độ ẩm tương đối MODEL277A/MODEL277B | 5%～95%, không ngưng tụ |
| Vỏ | Kim loại, cấp bảo vệ IP30 |
| Phương thức lắp đặt | Treo tường hoặc DIN-Rail |
| Phụ kiện DIN-Rail | Mua riêng |
| Kích thước MODEL277 (W×H×D) | 100mm×69mm×22mm |
| Kích thước MODEL277A/MODEL277B, nguồn ngoài | 94mm×70.6mm×26mm |
| Kích thước MODEL277A/MODEL277B, nguồn tích hợp | 173.2mm×115mm×30mm |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 3 năm |
ĐỊA CHỈ PHÂN PHỐI MODEL277 GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối Serial Converter 3onedata tại Việt Nam, cung cấp MODEL277 chính hãng với đầy đủ CO, CQ cho doanh nghiệp, dự án và các hệ thống CNTT. Khách hàng có thể liên hệ để được hỗ trợ tư vấn, kiểm tra tình trạng hàng và lựa chọn phiên bản MODEL277 phù hợp với nhu cầu sử dụng.
Giá MODEL277 được cập nhật theo từng thời điểm và tình trạng hàng thực tế. Khách hàng liên hệ 3onedata Chính Hãng để được báo giá MODEL277 và cập nhật mức giá mới nhất.
