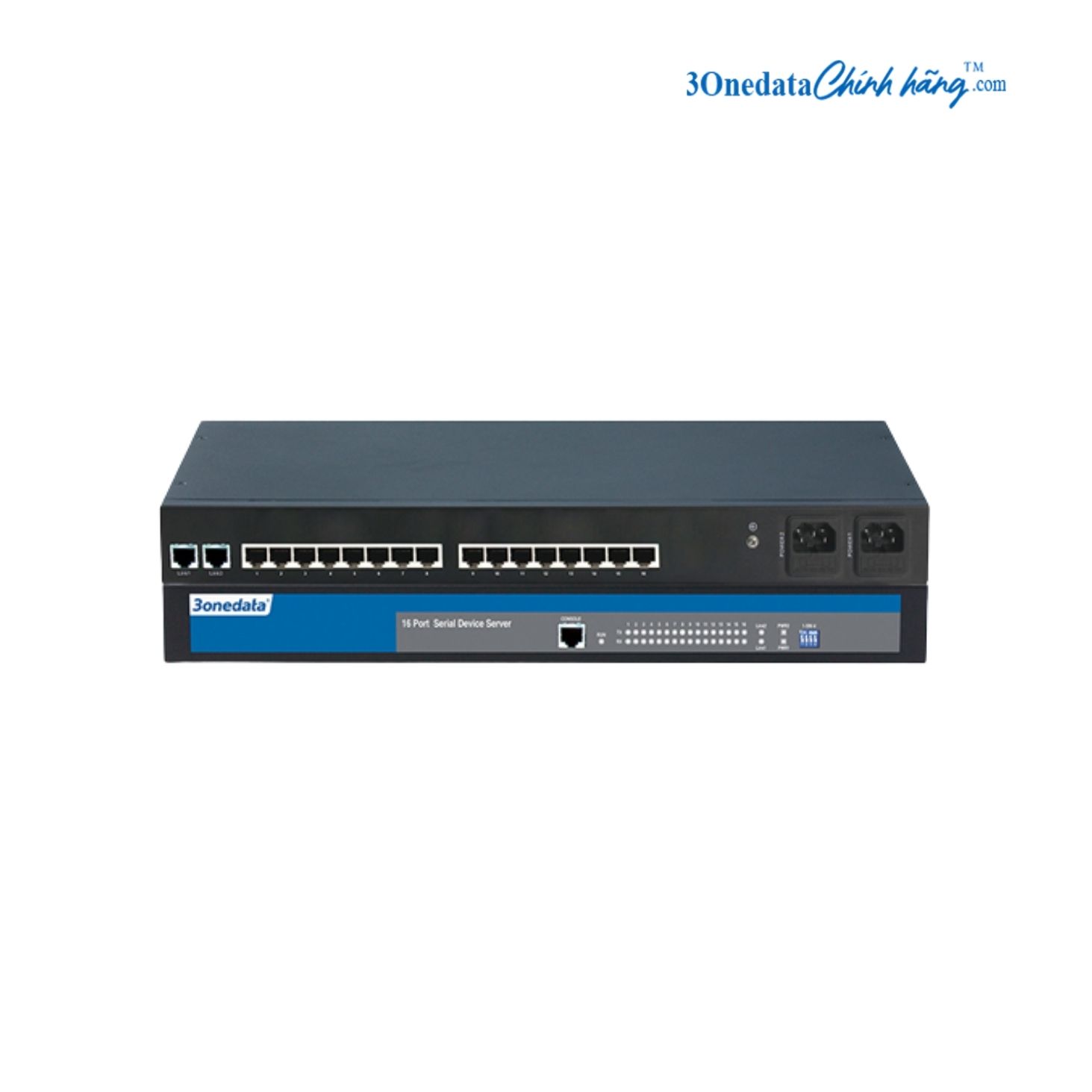

TỔNG QUAN VỀ NP3116T-16D(3IN1)
NP3116T-16D(3IN1) là máy chủ thiết bị nối tiếp 3IN1 thuộc dòng NP3008T, NP3108, NP3016 và NP3116 của 3onedata, được thiết kế để đưa các thiết bị giao tiếp nối tiếp RS-232, RS-485 và RS-422 lên môi trường Ethernet. Với 16 cổng nối tiếp 3IN1 cùng 2 cổng Ethernet 10/100M, máy chủ serial 3onedata phù hợp cho hệ thống cần tập trung nhiều thiết bị điều khiển, đo lường hoặc đầu cuối phân tán về một điểm quản lý qua mạng.
NP3116T-16D(3IN1) hướng đến các hệ thống công nghiệp và hạ tầng CNTT có số lượng cổng serial lớn, nơi việc kết nối trực tiếp từng thiết bị với máy tính hoặc bộ điều khiển không còn thuận tiện. Máy chủ thiết bị nối tiếp 3onedata hỗ trợ nhiều phương thức truyền thông TCP và UDP, cho phép dữ liệu từ cổng serial được trao đổi qua mạng IP với máy chủ, phần mềm quản lý hoặc các điểm kết nối ở xa.
Với thiết kế rack mount, nguồn điện 85~265VAC và khả năng hoạt động trong dải nhiệt độ rộng, NP3116T-16D(3IN1) phù hợp với tủ rack, phòng điều khiển và các hệ thống tự động hóa công nghiệp. Bộ Chuyển Đổi RS232/485/422 3onedata này có thể được sử dụng trong quản lý PLC, tự động hóa tòa nhà, hệ thống tự động hóa chăm sóc sức khỏe, thiết bị đo lường và hệ thống giám sát môi trường.
ĐẶC ĐIỂM NỔI BẬT CỦA NP3116T-16D(3IN1)
NP3116T-16D(3IN1) tập trung vào khả năng kết nối số lượng lớn thiết bị nối tiếp với hệ thống Ethernet, đồng thời hỗ trợ nhiều phương thức truy cập và quản lý để phù hợp với từng mô hình sử dụng. Những đặc điểm dưới đây giúp máy chủ serial 3onedata thuận tiện hơn khi đưa các hệ thống serial hiện hữu vào môi trường mạng IP.
- Khả năng tập trung 16 cổng serial 3IN1: NP3116T-16D(3IN1) cho phép nhiều thiết bị sử dụng RS-232, RS-485 hoặc RS-422 cùng được kết nối về một máy chủ serial, giảm nhu cầu sử dụng nhiều bộ chuyển đổi độc lập trong hệ thống.
- Hỗ trợ kết nối mạng linh hoạt: Máy chủ serial 3onedata sử dụng 2 cổng Ethernet 10/100M, phù hợp với các hệ thống cần nhiều đường kết nối mạng và phương án bố trí mạng linh hoạt.
- Nhiều phương thức giao tiếp: NP3116T-16D(3IN1) hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang và UDP Multicast, giúp người quản trị lựa chọn cách truyền dữ liệu phù hợp với ứng dụng.
- Hỗ trợ truy cập từ nhiều máy chủ: Máy chủ serial 3onedata cho phép nhiều host truy cập cùng cổng serial, hỗ trợ các hệ thống trong đó nhiều máy tính cần theo dõi hoặc quản lý dữ liệu từ một thiết bị nối tiếp.
- Hỗ trợ khôi phục kết nối: NP3116T-16D(3IN1) có khả năng tự động kết nối lại sau khi xảy ra gián đoạn mạng khi sử dụng chế độ truy cập qua cổng serial ảo, giúp quá trình trao đổi dữ liệu thuận tiện hơn trong hệ thống vận hành liên tục.
- Quản lý truy cập theo người dùng: Máy chủ serial 3onedata hỗ trợ phân cấp người dùng, lọc địa chỉ IP và MAC, qua đó kiểm soát quyền truy cập vào hệ thống theo từng nhóm sử dụng.
- Quản lý bằng nhiều phương thức: NP3116T-16D(3IN1) có thể được cấu hình thông qua công cụ trên Windows, TELNET và WEB, phù hợp với nhiều cách thức quản trị hệ thống.
- Thiết kế phù hợp môi trường công nghiệp: Máy chủ serial 3onedata sử dụng thiết kế không quạt, mức tiêu thụ điện thấp, dải điện áp và nhiệt độ rộng, đồng thời được kiểm tra theo các tiêu chuẩn công nghiệp về EMC.
NP3116T-16D(3IN1) DATASHEET
Để tra cứu chính xác các đặc tính phần cứng và thông số vận hành, NP3116T-16D(3IN1) datasheet trình bày đầy đủ các nhóm thông tin về Ethernet, cổng serial 3IN1, phương thức cấu hình, nguồn cấp, môi trường làm việc, kích thước và tiêu chuẩn công nghiệp của máy chủ serial 3onedata.
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Chuẩn Ethernet | 10Base-T, 100Base-TX |
| Giao thức mạng | TCP, UDP, ARP, HTTP, TELNET, ICMP, DHCP, DNS |
| Tốc độ Ethernet | 10/100M, Automatic Flow Control, MDI/MDI-X Autotunning |
| Giao diện Ethernet | RJ45 |
| Số lượng cổng Ethernet | 2 |
| Chế độ duplex | Self-adaptive Full/Half Duplex Mode |
| Chế độ hoạt động | 4 sessions; RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast |
| Chuẩn cổng serial | EIA RS-232C, RS-485, RS-422 |
| Số lượng cổng serial | 16 cổng 3IN1 RS-232/RS-485/RS-422 |
| Tín hiệu RS-232 | RXD, TXD, DTR, GND, DSR, RTS, CTS, DCD |
| Tín hiệu RS-485 | D+, D-, GND |
| Tín hiệu RS-422 | T+, T-, GND, R+, R- |
| Baud rate | 300-115200bps |
| Data bit | 5bit, 6bit, 7bit, 8bit |
| Parity bit | None, Even, Odd, Space, Mark |
| Stop bit | 1bit, 2bit |
| Giao diện serial | RS-485/422 sử dụng terminal block 5-pin pitch 5.08mm; RS-232 và 3IN1 sử dụng RJ45 |
| Flow control | RTS/CTS, DTR/DSR, XON/XOFF |
| Điều khiển hướng RS-485 | Automatic Data Direction Control (ADDC) |
| Load capacity | RS-485/422 hỗ trợ polling 32 điểm, có thể tùy chỉnh 128 điểm |
| Khoảng cách truyền | RS-232: 15m; RS-485/422: 1200m |
| Điện trở kéo RS-485 | 4.7kΩ |
| Cách ly điện từ | Cổng serial RS-485/422 dạng terminal block: 1.2kVAC |
| Phương thức cấu hình | WEB configuration management, TELNET configuration, Windows configuration tool |
| Bảo mật và phân quyền | User Permission Classification, IP address filtering, MAC address filtering, WEB Console, TELNET Console |
| Đèn chỉ thị | Power supply indicator, Ethernet port indicator, serial port indicator, running indicator |
| Nguồn cấp | 85~265VAC |
| Nguồn điện | Dual power supply, 85~265VAC |
| Mức tiêu thụ không tải | ≤3.40W@220VAC |
| Mức tiêu thụ đầy tải | ≤5.20W@220VAC |
| Nhiệt độ hoạt động | -40~75℃ |
| Nhiệt độ lưu trữ | -40~85℃ |
| Độ ẩm tương đối | 5%～95% (không ngưng tụ) |
| Vỏ | Kim loại, bảo vệ IP30 |
| Lắp đặt | Rack mounting |
| Kích thước (W × H × D) | 441.6mm × 44.6mm × 207.9mm |
| Trọng lượng | ≤2620g |
| ESD | IEC 61000-4-2, Level 3; phóng điện qua không khí ±8kV, tiếp xúc ±6kV |
| EFT | IEC 61000-4-4, Level 3; nguồn ±2kV, tín hiệu ±2kV |
| Surge | IEC 61000-4-5, Level 2; nguồn common mode ±1kV, differential mode ±1kV; tín hiệu common mode ±1kV, differential mode ±1kV |
| Shock | IEC 60068-2-27 |
| Free fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 3 năm |
ĐỊA CHỈ PHÂN PHỐI NP3116T-16D(3IN1) GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp NP3116T-16D(3IN1) chính hãng cho doanh nghiệp, dự án và các hệ thống CNTT có nhu cầu kết nối thiết bị serial qua Ethernet. NP3116T-16D(3IN1) được cung cấp kèm đầy đủ CO, CQ, hỗ trợ đáp ứng yêu cầu hồ sơ xuất xứ và chất lượng trong quá trình mua sắm, nghiệm thu hệ thống.
NP3116T-16D(3IN1) phù hợp với các đơn vị cần tập trung nhiều thiết bị RS-232, RS-485 hoặc RS-422 về hệ thống mạng mà vẫn duy trì phương thức giao tiếp serial hiện hữu. Khi lựa chọn máy chủ serial 3onedata, doanh nghiệp có thể trao đổi nhu cầu về số lượng cổng, phương thức kết nối, môi trường sử dụng và yêu cầu quản trị để xác định cấu hình phù hợp. Giá NP3116T-16D(3IN1) có thể thay đổi theo thời điểm và số lượng đặt hàng, khách hàng liên hệ 3onedata Chính Hãng để được báo giá và cập nhật.
