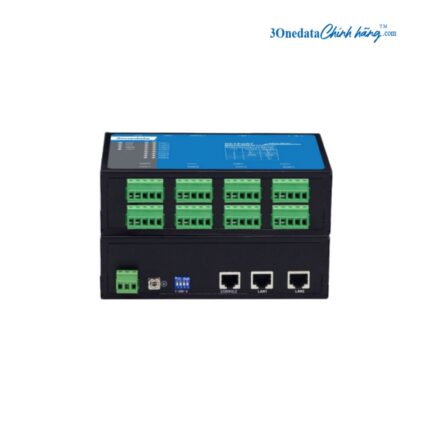

TỔNG QUAN VỀ NP318T-8DI(RS-485)
NP318T-8DI(RS-485) thuộc dòng serial device server NP318T của 3onedata, được thiết kế để đưa các thiết bị sử dụng giao tiếp nối tiếp RS-485/RS-422 vào hệ thống Ethernet. Model cung cấp 8 cổng serial RS-485/RS-422 và 2 cổng Ethernet 10/100Base-T(X), phù hợp với các hệ thống cần kết nối tập trung nhiều thiết bị điều khiển, đo lường hoặc giám sát qua mạng IP.
NP318T-8DI(RS-485) hướng đến các môi trường công nghiệp, nơi nhiều thiết bị serial được phân bổ tại các vị trí khác nhau nhưng cần trao đổi dữ liệu thông qua hạ tầng Ethernet. Việc chuyển đổi dữ liệu giữa giao tiếp nối tiếp và mạng Ethernet giúp PLC, máy đo, bộ điều khiển và các thiết bị đầu cuối có thể tham gia hệ thống quản lý tập trung mà không phải thay đổi giao diện giao tiếp vốn có.
Với thiết kế treo tường hoặc đặt bàn, NP318T-8DI(RS-485) phù hợp cho hệ thống tự động hóa nhà máy, điều khiển PLC, tự động hóa tòa nhà, hệ thống chăm sóc sức khỏe, thiết bị đo lường và giám sát môi trường. 3onedata cũng thiết kế model theo hướng sử dụng trong môi trường công nghiệp có yêu cầu cao về EMC, kết hợp thiết kế không quạt, mức tiêu thụ điện thấp cùng dải nhiệt độ và điện áp hoạt động rộng.
ĐẶC ĐIỂM NỔI BẬT CỦA NP318T-8DI(RS-485)
NP318T-8DI(RS-485) tập trung vào khả năng đưa nhiều thiết bị nối tiếp lên hệ thống Ethernet và duy trì phương thức quản lý tập trung. Các đặc điểm dưới đây thể hiện những giá trị sử dụng thực tế của serial device server trong hệ thống tự động hóa và truyền thông công nghiệp.
- Kết nối tập trung 8 thiết bị serial: NP318T-8DI(RS-485) cho phép nhiều thiết bị sử dụng RS-485 hoặc RS-422 cùng tham gia một hệ thống Ethernet, phù hợp với các hệ thống có số lượng thiết bị nối tiếp lớn và cần quản lý từ xa.
- Hỗ trợ mô hình giao tiếp linh hoạt: 3onedata tích hợp nhiều chế độ truyền dữ liệu như RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang và UDP Multicast, giúp NP318T-8DI(RS-485) thích ứng với nhiều cách tổ chức trao đổi dữ liệu giữa thiết bị serial và máy chủ.
- Hỗ trợ kết nối qua mạng định tuyến: NP318T-8DI(RS-485) có khả năng truyền thông qua gateway và routing, từ đó phù hợp với hệ thống mà máy chủ quản lý và cụm thiết bị serial không nằm trong cùng một phân đoạn mạng.
- Duy trì kết nối khi mạng gián đoạn: chế độ truy cập qua virtual serial port có khả năng tự động khôi phục kết nối sau khi đường truyền mạng bị gián đoạn, giúp hạn chế thao tác kết nối lại thủ công trong quá trình vận hành.
- Quản lý nhiều người dùng: TCP hỗ trợ tối đa 4 kết nối đồng thời trên mỗi cổng serial, trong khi UDP cho phép một hoặc nhiều máy cùng tham gia giao tiếp với thiết bị nối tiếp. Cách tổ chức này phù hợp với các hệ thống cần nhiều máy trạm giám sát hoặc quản lý dữ liệu serial.
- Kiểm soát truy cập theo địa chỉ mạng: NP318T-8DI(RS-485) hỗ trợ lọc địa chỉ IP và MAC, kết hợp phân quyền người dùng nhằm kiểm soát các nguồn truy cập đến serial device server trong hệ thống.
- Theo dõi trạng thái cổng serial: hệ thống quản trị cho phép giám sát trạng thái và tham số của cổng nối tiếp, giúp kỹ thuật viên thuận tiện hơn khi kiểm tra tình trạng truyền thông trong quá trình vận hành.
- Thiết kế phù hợp môi trường công nghiệp: NP318T-8DI(RS-485) sử dụng vỏ kim loại, thiết kế không quạt và có khả năng làm việc trong dải nhiệt độ -40 đến 70°C, phù hợp với các khu vực có điều kiện vận hành khắc nghiệt.
Tham khảo thêm Bộ Chuyển Đổi RS232/485/422 3onedata tại 3onedata Chính Hãng để tìm hiểu thêm các dòng bộ chuyển đổi tín hiệu phục vụ kết nối và truyền thông công nghiệp
NP318T-8DI(RS-485) DATASHEET
Phần NP318T-8DI(RS-485) datasheet tập trung vào các thông số kỹ thuật được 3onedata công bố cho model serial device server 8 cổng RS-485/RS-422. Bảng dưới đây tổng hợp các thông số liên quan đến Ethernet, serial, quản lý, nguồn cấp, môi trường, cơ khí và tiêu chuẩn kỹ thuật của NP318T-8DI(RS-485).
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Chuẩn Ethernet | 10Base-T, 100Base-TX |
| Giao thức mạng | TCP, UDP, ARP, HTTP, TELNET, ICMP, DHCP, DNS |
| Tốc độ Ethernet | 10/100M, tự động điều khiển luồng, MDI/MDI-X tự động |
| Số lượng cổng Ethernet | 2 |
| Giao diện Ethernet | RJ45 |
| Chế độ Duplex | Full/Half Duplex tự thích ứng |
| Chế độ hoạt động Ethernet | 4 phiên, hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang và UDP Multicast |
| Chuẩn serial | EIA RS-232C, RS-485, RS-422 |
| Số lượng cổng serial | 8 RS-485/422 |
| Tín hiệu RS-485 | D+, D-, GND |
| Tín hiệu RS-422 | T+, T-, GND, R+, R- |
| Tốc độ Baud | 300-115200bps |
| Data bit | 5bit, 6bit, 7bit, 8bit |
| Parity bit | None, Even, Odd, Space, Mark |
| Stop bit | 1bit, 2bit |
| Giao diện serial | Cổng RS-485/422 có cách ly, terminal block 5 chân, pitch 5.08mm |
| Điều khiển luồng | RTS/CTS, DTR/DSR, XON/XOFF |
| Điều khiển hướng RS-485 | Công nghệ điều khiển tự động theo luồng dữ liệu |
| Khả năng tải | RS-485/422 hỗ trợ polling 32 điểm, có thể tùy chỉnh 128 điểm |
| Điện trở kéo lên/kéo xuống RS-485 | 4.7kΩ |
| Cường độ cách ly điện từ | Cổng serial RS-485/422: 3KVDC/2KVrms |
| Quản lý cấu hình | WEB, TELNET, công cụ cấu hình Windows |
| Bảo mật | Phân quyền người dùng, lọc địa chỉ IP, lọc địa chỉ MAC, WEB console, TELNET console |
| Đèn chỉ thị | Nguồn, trạng thái hoạt động, cổng Ethernet, cổng serial |
| Nguồn cấp | 12~48VDC |
| Đầu nối nguồn | Terminal block 3 chân, pitch 5.08mm |
| Cực tính nguồn | Không phân cực |
| Công suất không tải | 3.16W tại 12VDC |
| Công suất đầy tải | 3.72W tại 12VDC |
| Nhiệt độ hoạt động | -40~70℃ |
| Nhiệt độ lưu trữ | -40~70℃ |
| Độ ẩm tương đối | 5%～95%, không ngưng tụ |
| Vỏ | Kim loại, bảo vệ IP30 |
| Phương thức lắp đặt | Treo tường/đặt bàn |
| Kích thước (W × H × D) | 170mm × 49.8mm × 110mm |
| Trọng lượng | 740g |
| IEC 61000-4-2 | ESD, Level 4; phóng điện qua không khí ±15kV, tiếp xúc ±8kV |
| IEC 61000-4-4 | EFT/B, Level 3; nguồn ±2kV, tín hiệu ±1kV |
| IEC 61000-4-5 | Surge, Level 3; nguồn common mode ±2kV, differential mode ±1kV; tín hiệu common mode ±2kV, differential mode ±1kV |
| Shock | IEC 60068-2-27 |
| Free fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 3 năm |
ĐỊA CHỈ PHÂN PHỐI NP318T-8DI(RS-485) GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp NP318T-8DI(RS-485) chính hãng với đầy đủ CO, CQ cho doanh nghiệp, dự án và các hệ thống CNTT có nhu cầu kết nối thiết bị serial qua Ethernet. Việc cung cấp đúng model giúp đơn vị triển khai lựa chọn NP318T-8DI(RS-485) phù hợp với số lượng cổng RS-485/RS-422 và yêu cầu kết nối thực tế.
Khách hàng có thể liên hệ 3onedata Chính Hãng để được tư vấn NP318T-8DI(RS-485) theo nhu cầu sử dụng, số lượng cần triển khai và điều kiện hệ thống. Giá NP318T-8DI(RS-485) có thể thay đổi theo thời điểm và số lượng đặt hàng, vì vậy khách hàng nên liên hệ 3onedata Chính Hãng để được báo giá và cập nhật thông tin đặt hàng phù hợp.
