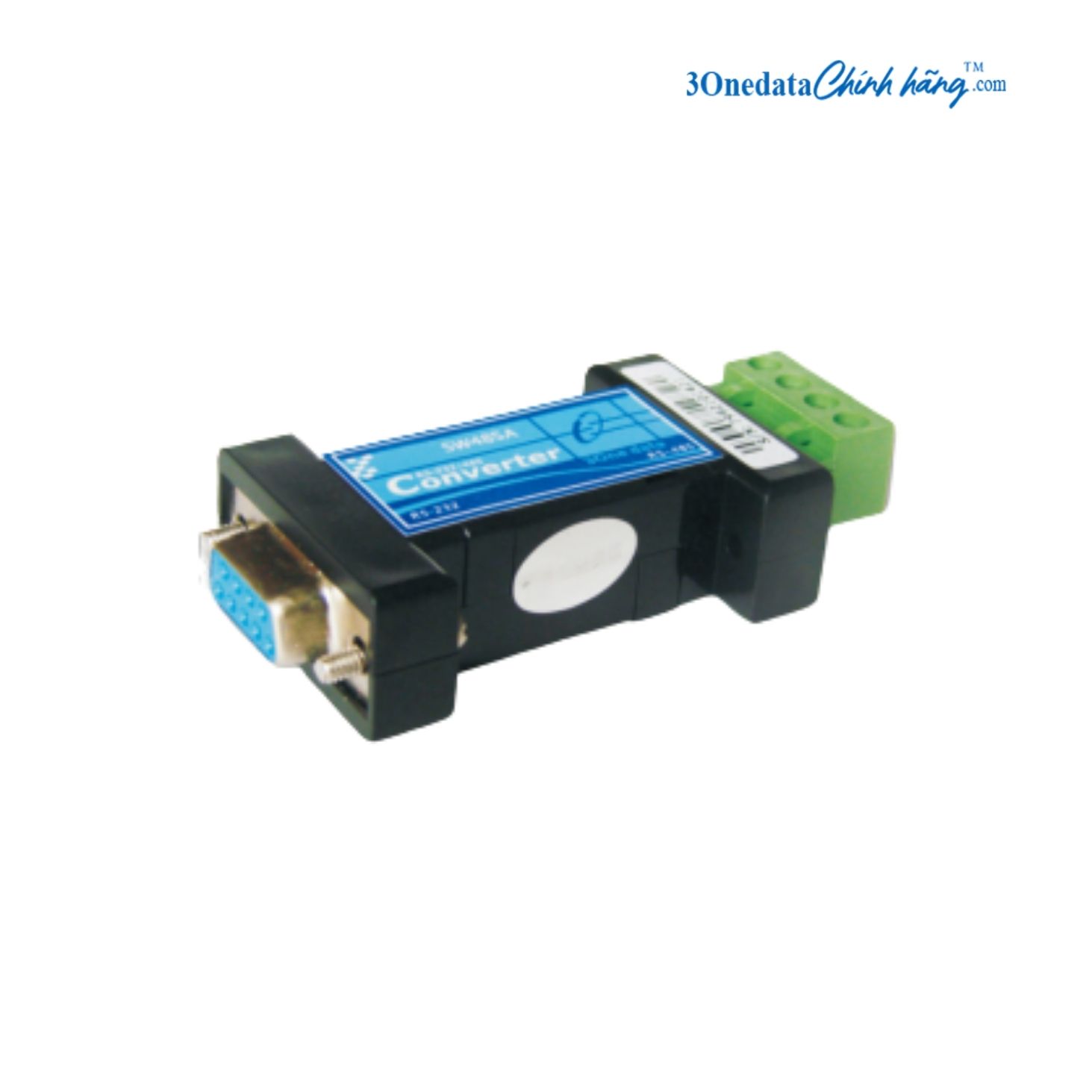

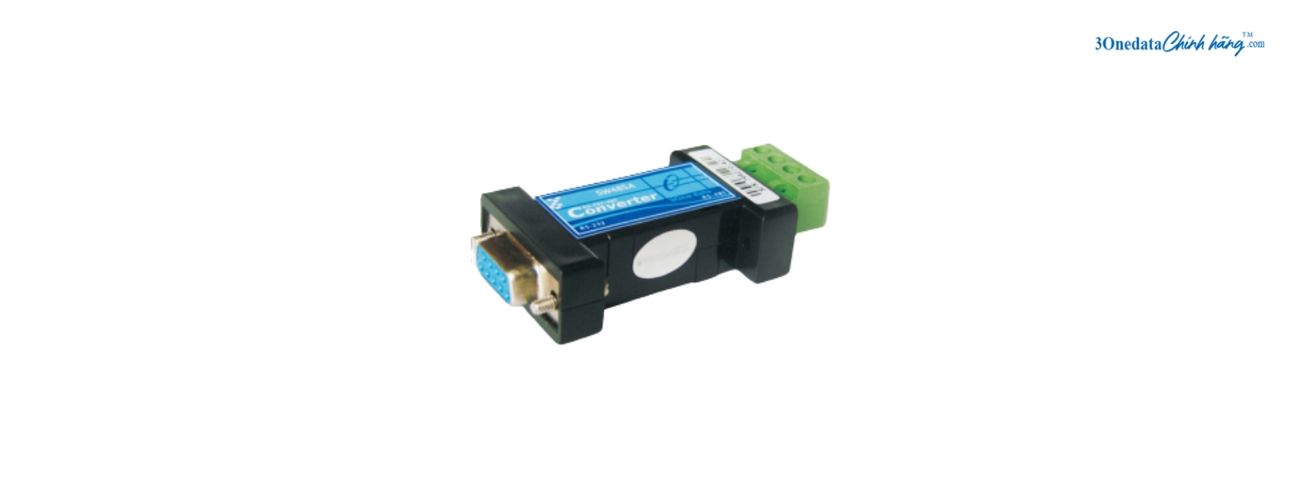

TỔNG QUAN VỀ SW485A
SW485A là bộ chuyển đổi giao tiếp nối tiếp dạng bỏ túi, được 3onedata phát triển để kết nối giữa chuẩn RS-232 và RS-485 trong các hệ thống sử dụng truyền thông serial. Kiểu thiết kế nhỏ gọn giúp SW485A phù hợp với những hệ thống cần chuyển đổi tín hiệu nhưng không muốn bố trí thêm bộ nguồn cấp riêng cho bộ chuyển đổi.
SW485A hướng đến các ứng dụng công nghiệp có nhu cầu trao đổi dữ liệu hai chiều giữa máy tính, bộ điều khiển và các thiết bị sử dụng chuẩn RS-485. Bộ chuyển đổi hỗ trợ một cổng RS-232 và một cổng RS-485, cho phép kết nối trực tiếp với máy tính thông qua giao diện DB9 và đưa dữ liệu sang đường truyền RS-485 để giao tiếp với các nút thiết bị ở khoảng cách xa hơn.
Với thiết kế dạng pocket và khả năng hoạt động trong khoảng nhiệt độ rộng, SW485A phù hợp với hệ thống tự động hóa công nghiệp, thu thập dữ liệu và các mạng truyền thông nối tiếp cần thiết bị chuyển đổi nhỏ gọn. 3onedata cũng thiết kế SW485A theo tiêu chuẩn công nghiệp, hướng đến các hệ thống yêu cầu tốc độ thu thập dữ liệu nhanh và lưu lượng trao đổi dữ liệu lớn.
ĐẶC ĐIỂM NỔI BẬT CỦA SW485A
SW485A được thiết kế theo hướng đơn giản hóa việc kết nối giữa máy tính và các thiết bị truyền thông nối tiếp sử dụng chuẩn RS-485. Kiểu dáng nhỏ gọn cùng phương thức khai thác nguồn trực tiếp từ cổng RS-232 giúp bộ chuyển đổi thuận tiện khi đưa vào các hệ thống đã có sẵn giao tiếp serial.
- Chuyển đổi linh hoạt giữa hai chuẩn giao tiếp RS-232 và RS-485, phù hợp với các hệ thống có thiết bị đầu cuối sử dụng giao thức serial khác nhau.
- Thiết kế không cần bộ nguồn rời giúp giảm số lượng phụ kiện đi kèm và hạn chế dây cấp nguồn tại vị trí lắp đặt.
- Cổng RS-232 dạng DB9 Female cho phép kết nối trực tiếp với máy tính, thuận tiện khi sử dụng SW485A làm cầu nối giữa máy tính và mạng truyền thông RS-485.
- Cơ chế tự động nhận biết hướng truyền giúp quá trình trao đổi dữ liệu RS-485 diễn ra thuận tiện mà không cần thao tác chuyển chiều truyền thủ công.
- Độ nhạy nhận tín hiệu cao phù hợp với các hệ thống thu thập dữ liệu liên tục, đặc biệt khi bộ chuyển đổi được sử dụng làm trung gian giữa máy tính và các thiết bị serial công nghiệp.
- Thiết kế dạng bỏ túi với kích thước nhỏ giúp SW485A dễ bố trí tại tủ điều khiển, khu vực máy tính hoặc các vị trí có diện tích lắp đặt hạn chế.
- Kiểu thiết kế hướng đến môi trường công nghiệp, phù hợp với các hệ thống tự động hóa, thu thập dữ liệu và truyền thông nối tiếp cần một bộ chuyển đổi RS-232 sang RS-485 gọn nhẹ.
SW485A DATASHEET
Để tra cứu đầy đủ các thông số kỹ thuật của SW485A, người dùng có thể tham khảo SW485A datasheet trong tài liệu kỹ thuật của 3onedata. Các thông số dưới đây được tổng hợp theo đúng nội dung tài liệu, bao gồm giao diện serial, khoảng cách truyền, cấp nguồn, mức tiêu thụ điện, điều kiện môi trường và đặc tính vật lý của bộ chuyển đổi.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Model | SW485A |
| Chuẩn serial | EIA RS-232C, RS-485 |
| Số lượng cổng serial | 1 cổng RS-232, 1 cổng RS-485 |
| Tín hiệu RS-232 | TXD, RXD, GND |
| Tín hiệu RS-485 | D+, D-, GND |
| Giao diện RS-232 | DB9, Female |
| Giao diện RS-485 | Terminal block 4-pin, pitch 5.08 mm |
| Khoảng cách truyền RS-232 | 15 m |
| Khoảng cách truyền RS-485 | 1200 m |
| Điều khiển hướng truyền | RS-485 sử dụng công nghệ điều khiển luồng dữ liệu tự động |
| Khả năng tải RS-485 | Hỗ trợ môi trường polling 32 điểm; 128 điểm có thể tùy chỉnh |
| Bảo vệ giao diện | Chống surge 600 W, chống tĩnh điện 15 kV |
| Yêu cầu nguồn | Không cần nguồn cấp |
| Phương thức lấy nguồn | Lấy nguồn từ tín hiệu TXD, RTS, DTR của cổng RS-232 |
| Công suất tiêu thụ tĩnh | ≤10 mA |
| Công suất tiêu thụ động trung bình | ≤40 mA |
| Nhiệt độ hoạt động | -40°C đến 80°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm tương đối | 5%–95%, không ngưng tụ |
| Vỏ | Nhựa |
| Kích thước (W × H × D) | 71 mm × 33 mm × 16.5 mm |
| Trọng lượng | 30 g |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 3 năm |
ĐỊA CHỈ PHÂN PHỐI SW485A GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối bộ chuyển đổi giao tiếp 3onedata tại Việt Nam, cung cấp SW485A chính hãng cho doanh nghiệp, dự án và các hệ thống CNTT có nhu cầu sử dụng bộ chuyển đổi giao tiếp RS-232 sang RS-485. Sản phẩm có thể được cung cấp kèm đầy đủ CO, CQ nhằm phục vụ yêu cầu kiểm tra nguồn gốc và hồ sơ hàng hóa trong quá trình mua sắm.
Khi lựa chọn SW485A, khách hàng nên xác định trước chuẩn giao tiếp đang sử dụng, loại đầu nối cần kết nối và khoảng cách giữa các điểm truyền thông để lựa chọn phù hợp. 3onedata Chính Hãng có thể hỗ trợ tư vấn model, số lượng và hồ sơ đi kèm theo yêu cầu thực tế của từng đơn hàng, từ nhu cầu thay thế bộ chuyển đổi cũ đến trang bị cho hệ thống truyền thông công nghiệp mới.
3onedata Chính Hãng – Phân Phối SW485A Chính Hãng
- VP Hà Nội: 59 Võ Chí Công, Phường Nghĩa Đô, Quận Cầu Giấy, TP. Hà Nội
- VP TP. HCM: 736/182 Lê Đức Thọ, Phường An Hội Đông, TP HCM
- Hotline: 0967.40.70.80
- Email: info@3onedatachinhhang.com
