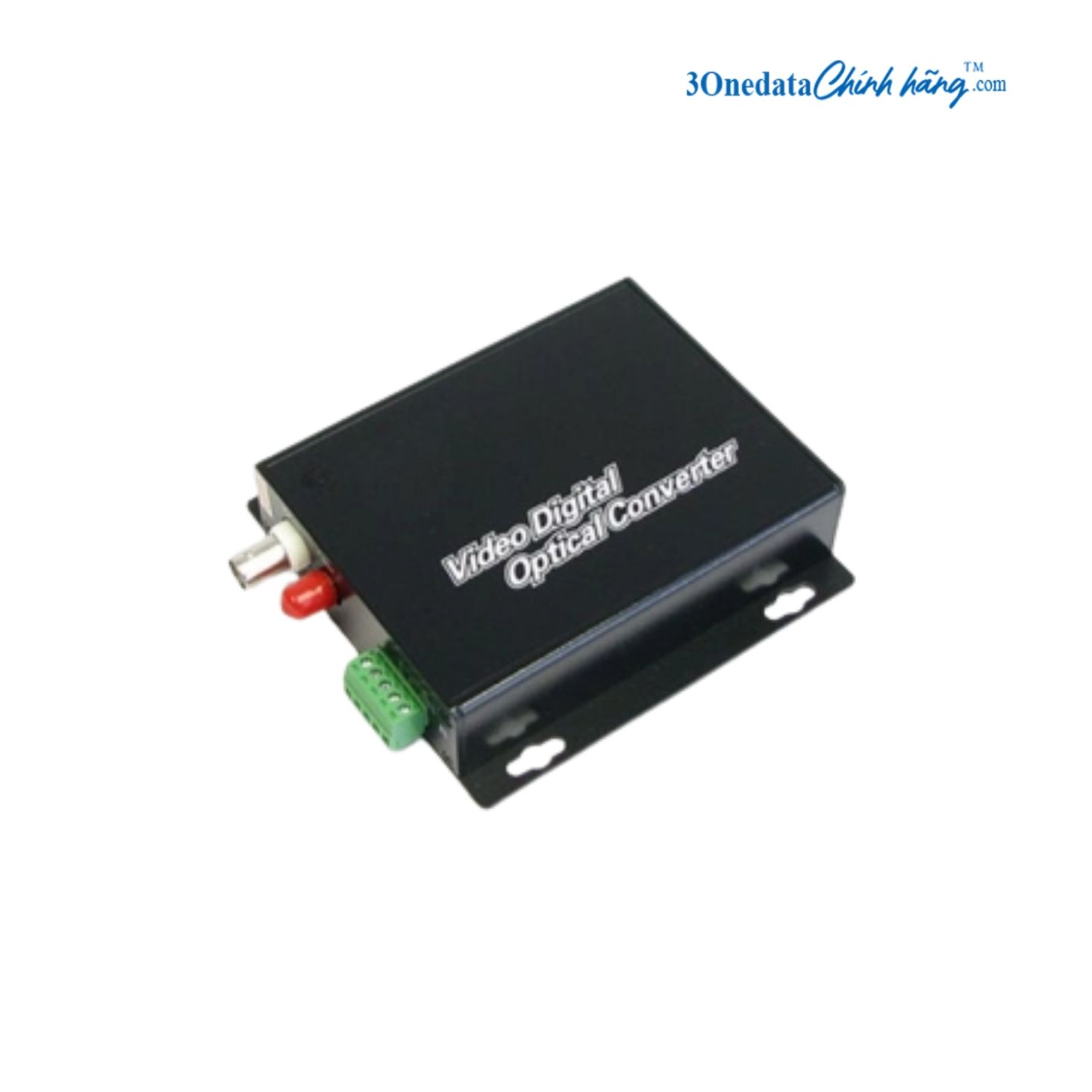

TỔNG QUAN VỀ SWV60100 SERIES
SWV60100 Series là bộ truyền dẫn video quang 1 kênh thuộc nhóm giải pháp truyền tín hiệu hình ảnh qua cáp quang, được 3onedata phát triển cho các hệ thống giám sát cần đưa tín hiệu CCTV đi xa giữa camera, trung tâm điều khiển và các điểm hiển thị. SWV60100 Series sử dụng phương thức truyền video số 8-bit không nén, duy trì chất lượng tín hiệu phát sóng và tương thích với các hệ thống video PAL, NTSC, SECAM.
Bộ truyền dẫn video quang 3onedata SWV60100 Series có thể truyền đồng thời 1 kênh video cùng các dạng tín hiệu mở rộng tùy chọn như dữ liệu điều khiển, âm thanh, Ethernet, điện thoại hoặc tiếp điểm khô trên một tuyến cáp quang single-mode hoặc multimode. Cách thiết kế này phù hợp với các hệ thống camera có chức năng P/T/Z, nơi tín hiệu hình ảnh và dữ liệu điều khiển cần được truyền giữa các vị trí cách xa nhau.
SWV60100 Series hướng đến các hệ thống giám sát giao thông thông minh, trung tâm giám sát, an ninh công cộng, đường cao tốc, trạm thu phí và giám sát CCTV trong môi trường công nghiệp. 3onedata cung cấp SWV60100 Series theo dạng độc lập hoặc dạng card lắp trong chassis rack 19 inch 2U, giúp bộ truyền dẫn video quang có thể được lựa chọn theo cách bố trí tủ mạng và yêu cầu vận hành thực tế.
ĐẶC ĐIỂM NỔI BẬT CỦA SWV60100 SERIES
SWV60100 Series tập trung vào khả năng truyền video ổn định trên tuyến quang, đồng thời hỗ trợ nhiều dạng tín hiệu phụ trợ phục vụ hệ thống CCTV. Các đặc điểm dưới đây thể hiện rõ cách 3onedata xây dựng bộ truyền dẫn video quang cho môi trường giám sát có yêu cầu truyền xa và theo dõi trạng thái vận hành trực tiếp.
- Truyền video số 8-bit không nén: SWV60100 Series mã hóa tín hiệu video ở dạng số 8-bit và truyền theo phương thức không nén, phù hợp với các hệ thống yêu cầu duy trì chất lượng hình ảnh trong quá trình truyền dẫn. Bộ truyền dẫn hỗ trợ video độ phân giải cao và có băng thông video 8 MHz.
- Tương thích nhiều chuẩn video CCTV: SWV60100 Series tự động tương thích với PAL, NTSC và SECAM, cho phép kết nối với nhiều hệ thống camera và nguồn video khác nhau mà không cần lựa chọn thủ công theo từng chuẩn tín hiệu.
- Hỗ trợ truyền dữ liệu điều khiển camera: SWV60100 Series có tùy chọn giao tiếp RS-232, RS-422, RS-485 và Manchester với tốc độ dữ liệu 0–400 Kbps. Khả năng này phù hợp với hệ thống camera có P/T/Z, trong đó dữ liệu điều khiển cần được truyền đồng thời với tín hiệu hình ảnh qua tuyến quang.
- Theo dõi trạng thái bằng LED: SWV60100 Series tích hợp đèn LED hiển thị trạng thái nguồn cấp và các trạng thái vận hành, giúp kỹ thuật viên quan sát nhanh tình trạng hoạt động trong quá trình kiểm tra hoặc bảo trì hệ thống.
- Truyền dẫn quang với khoảng cách 20 km: Bộ truyền dẫn video quang 3onedata hỗ trợ cáp quang single-mode với khoảng cách truyền lên tới 20 km. SWV60100 Series sử dụng các đầu nối quang FC, ST hoặc SC, trong khi bước sóng truyền và nhận được phân chia theo phiên bản transmitter hoặc receiver.
- Thiết kế Plug and Play: SWV60100 Series được thiết kế theo kiểu Plug and Play, giảm thao tác cấu hình khi lắp đặt và không yêu cầu điều chỉnh điện hoặc quang thủ công. Bộ truyền dẫn cũng hỗ trợ chức năng hot-swap và có thể sử dụng dưới dạng standalone hoặc card lắp rack 19 inch 2U.
- Khả năng mở rộng tín hiệu: Ngoài video, SWV60100 Series có các tùy chọn truyền audio, telephone và Ethernet. Phiên bản Ethernet sử dụng đầu RJ45, hỗ trợ Half Duplex hoặc Full Duplex, chuẩn IEEE 802.3 và tốc độ 10/100 Mbps; phiên bản telephone sử dụng RJ11 và hỗ trợ point-to-point hotline hoặc FXS-FXO.
- Phù hợp môi trường làm việc đa dạng: SWV60100 Series có dải nhiệt độ hoạt động từ -10°C đến +65°C, nhiệt độ lưu trữ từ -45°C đến +85°C và độ ẩm 0–95% không ngưng tụ. Thiết kế này cho phép bộ truyền dẫn video quang được sử dụng tại nhiều vị trí giám sát có điều kiện môi trường khác nhau.
SWV60100 SERIES DATASHEET
SWV60100 Series datasheet cung cấp các thông số kỹ thuật liên quan đến giao diện video, chất lượng tín hiệu, kết nối quang, nguồn cấp, môi trường hoạt động và những tùy chọn giao tiếp mở rộng của dòng bộ truyền dẫn video quang 1 kênh 3onedata. Bảng dưới đây tổng hợp các thông số theo tài liệu kỹ thuật của SWV60100 Series.
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Số kênh video | 1 kênh |
| Băng thông video | 8 MHz |
| Hệ thống video tự động tương thích | PAL, NTSC, SECAM |
| Trở kháng ngõ vào/ngõ ra video | 75 Ω, không cân bằng |
| Tỷ số tín hiệu trên nhiễu video | ≥67 dB |
| Differential Gain | DG <1% tại 10%-90% APL, giá trị điển hình |
| Differential Phase | DP <0.7° tại 10%-90% APL, giá trị điển hình |
| Đầu nối video | BNC |
| Đầu nối quang | FC/ST/SC |
| Công suất TX | -15 đến -8 dBm |
| Độ nhạy TX | ≤-35 dBm |
| Công suất RX | -15 đến -8 dBm |
| Độ nhạy RX | ≤-35 dBm |
| Khoảng cách truyền | 20 km, single-mode |
| Bước sóng transmitter | TX 1310 nm / RX 1550 nm |
| Bước sóng receiver | TX 1550 nm / RX 1310 nm |
| Giao diện dữ liệu tùy chọn | Terminal Block |
| Kiểu mã hóa dữ liệu | RS-485 / RS-422 / RS-232 / Manchester |
| Tốc độ dữ liệu | 0–400 Kbps |
| BER | ≤10^-9 |
| Đầu nối audio tùy chọn | Terminal Block |
| Trở kháng vào/ra audio | 600 Ω, cân bằng/không cân bằng |
| Điện áp vào/ra audio | 2 Vp-p, giá trị điển hình |
| Mức vào/ra audio | 0 dBm, giá trị điển hình |
| Băng thông video/audio theo tùy chọn audio | 10 Hz–12 kHz |
| Audio digital encoded bandwidth | 24 bit |
| Tỷ số tín hiệu trên nhiễu audio | S/N ≥95 dB, weighted |
| Đầu nối telephone | RJ11 |
| Băng thông telephone | 8 kHz |
| Telephone | Hỗ trợ call-showing và H-F |
| Chế độ telephone | Point to point hotline mode / FXS-FXO |
| Đầu nối Ethernet | RJ45 |
| Chế độ Ethernet | Half Duplex / Full Duplex |
| Chuẩn Ethernet | IEEE 802.3 |
| Tốc độ Ethernet | 10/100 Mbps |
| Băng thông Ethernet | 25M |
| Kích thước | 11.1 × 10.7 × 2.8 cm |
| Điện áp hoạt động | DC 5V |
| Bộ nguồn | Bộ nguồn ngoài AC 96–240V sang DC 5V cho mỗi bộ |
| Nhiệt độ hoạt động | -10°C đến +65°C |
| Nhiệt độ lưu trữ | -45°C đến +85°C |
| Độ ẩm | 0–95%, không ngưng tụ |
| MTBF | ≥10^5 giờ |
| Bảo hành | 3 năm |
| Chứng nhận | FCC, CE, RoHS |
| Kiểu lắp đặt | Stand-alone hoặc card lắp trong chassis rack 19 inch 2U |
ĐỊA CHỈ PHÂN PHỐI SWV60100 SERIES GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp SWV60100 Series chính hãng với đầy đủ CO, CQ cho doanh nghiệp, dự án và các hệ thống CNTT có nhu cầu sử dụng bộ truyền dẫn video quang 3onedata. Việc cung cấp đầy đủ hồ sơ xuất xứ và chất lượng giúp doanh nghiệp thuận tiện hơn trong quá trình nghiệm thu, quản lý tài sản và hoàn thiện hồ sơ dự án.
SWV60100 Series có nhiều lựa chọn về dạng lắp đặt và giao tiếp mở rộng, vì vậy 3onedata Chính Hãng có thể hỗ trợ xác định phiên bản phù hợp với hệ thống camera, loại cáp quang, khoảng cách truyền và yêu cầu kết nối tại từng vị trí. Giá SWV60100 Series có thể thay đổi theo phiên bản và cấu hình đặt hàng, khách hàng liên hệ 3onedata Chính Hãng để được báo giá và cập nhật.
