TỔNG QUAN VỀ TNS5800D-16GP4GT-P110

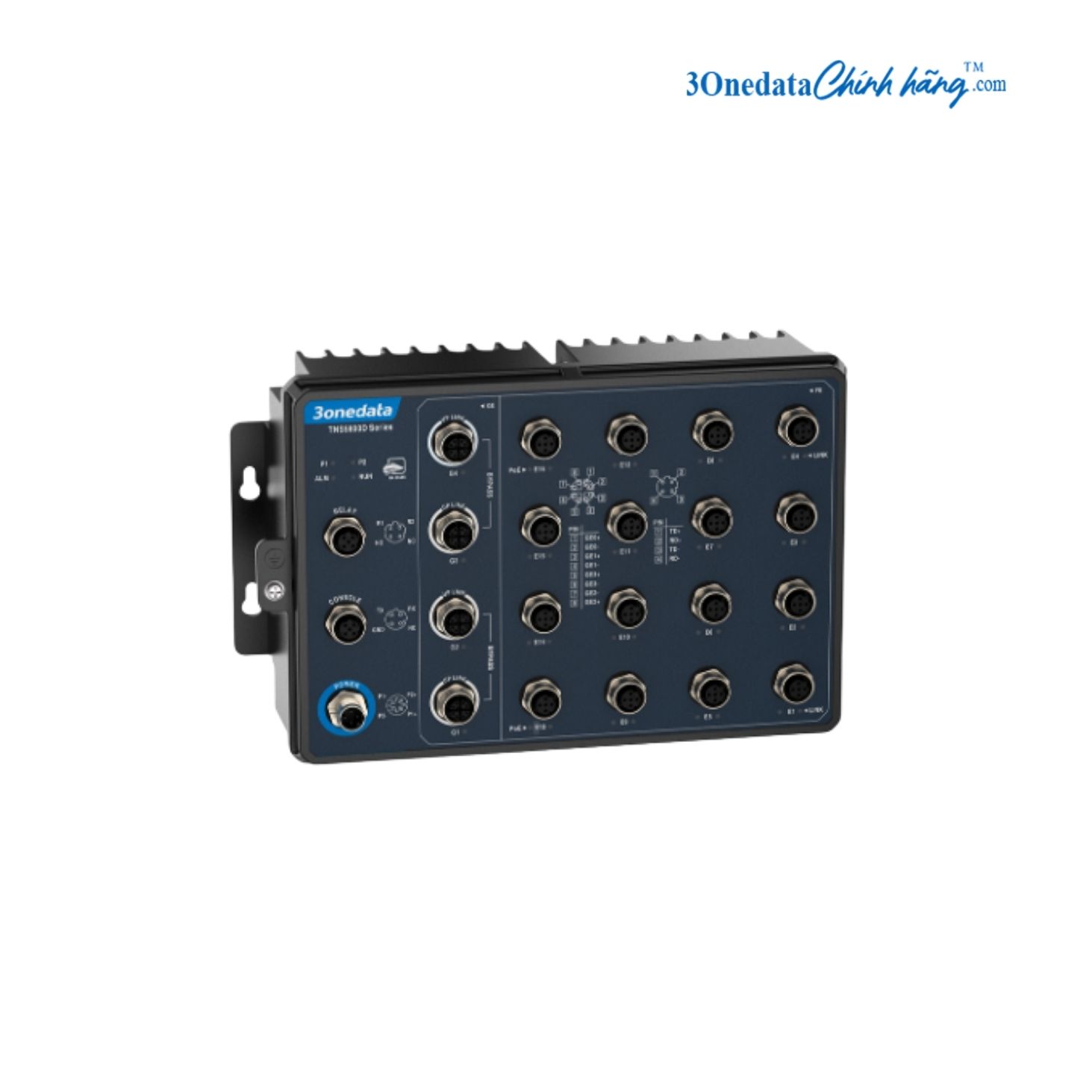

TNS5800D-16GP4GT-P110 là switch công nghiệp Layer 3 thuộc dòng TNS5800D của 3onedata, được thiết kế dành cho hệ thống mạng đường sắt và các môi trường công nghiệp có yêu cầu cao về độ ổn định kết nối. 3onedata trang bị cho model 16 cổng Gigabit PoE M12 cùng 4 cổng Gigabit M12 hỗ trợ Bypass, sử dụng đầu nối M12 chắc chắn và nguồn cấp 110VDC kép.
TNS5800D-16GP4GT-P110 hướng đến các hệ thống cần truyền dữ liệu Ethernet đồng thời cấp nguồn PoE cho các thiết bị đầu cuối. Switch công nghiệp 3onedata phù hợp với hệ thống điều khiển tàu, hệ thống PIS trên phương tiện đường sắt và mạng CCTV, trong đó kết nối phải duy trì ổn định khi chịu rung động, va chạm và điều kiện môi trường khắc nghiệt.
TNS5800D-16GP4GT-P110 còn cung cấp các chức năng Layer 3 như Static Routing, RIP, OSPF và VRRP cùng nhiều cơ chế quản trị, phân tách lưu lượng và dự phòng mạng. Thiết kế không quạt, vỏ kim loại IP67, dải nhiệt độ hoạt động -40 đến 75°C và khả năng chịu các bài kiểm tra công nghiệp theo EN50155, EN50121-3-2 và IEC 61373 giúp 3onedata TNS5800D-16GP4GT-P110 đáp ứng tốt yêu cầu vận hành lâu dài trong môi trường đường sắt.
ĐẶC ĐIỂM NỔI BẬT CỦA TNS5800D-16GP4GT-P110
TNS5800D-16GP4GT-P110 được thiết kế cho những hệ thống mà kết nối Ethernet phải duy trì ổn định trong điều kiện rung động, va chạm và môi trường có yêu cầu cao về độ bền. Các đặc điểm của switch chuyên dụng đường sắt 3onedata này tập trung vào khả năng duy trì liên lạc, cấp nguồn cho thiết bị đầu cuối, quản trị tập trung và xử lý sự cố nhanh trong quá trình vận hành.
- Kết nối M12 phù hợp với môi trường rung động: TNS5800D-16GP4GT-P110 sử dụng chuẩn đầu nối M12 thay cho kiểu kết nối Ethernet thông dụng trong môi trường văn phòng. Cách thiết kế này phù hợp hơn với hệ thống đường sắt, phương tiện giao thông và các vị trí thường xuyên chịu tác động cơ học.
- Vừa truyền dữ liệu vừa cấp nguồn qua cùng đường kết nối: 16 cổng PoE giúp switch 3onedata giảm số lượng đường dây cần bố trí riêng cho nguồn điện của các thiết bị đầu cuối. Cách cấp nguồn này đặc biệt hữu ích khi các thiết bị mạng được đặt tại những vị trí khó bố trí nguồn điện độc lập.
- Duy trì kết nối khi đường truyền gặp sự cố: TNS5800D-16GP4GT-P110 hỗ trợ nhiều cơ chế dự phòng như Ring và ERPS, cho phép hệ thống tiếp tục duy trì đường truyền khi một liên kết bị gián đoạn. Khả năng này có ý nghĩa lớn với các hệ thống mà việc mất kết nối trong thời gian dài có thể ảnh hưởng đến quá trình giám sát hoặc điều khiển.
- Bypass hỗ trợ hạn chế gián đoạn: Các cổng Gigabit M12 có Bypass cho phép switch 3onedata duy trì đường truyền trong một số tình huống mất nguồn hoặc lỗi tại switch. Cơ chế này phù hợp với các tuyến kết nối nối tiếp, nơi một điểm gặp sự cố có thể ảnh hưởng đến những thiết bị nằm phía sau.
- Khả năng xử lý Layer 3 cho mạng có nhiều phân đoạn: TNS5800D-16GP4GT-P110 không chỉ đảm nhiệm việc chuyển tiếp Ethernet mà còn hỗ trợ các chức năng định tuyến như RIP, OSPF và VRRP. Nhờ đó, switch 3onedata có thể tham gia vào các mạng cần phân chia và trao đổi lưu lượng giữa nhiều vùng mạng.
- Quản trị tập trung thuận tiện hơn: SNMP, RMON, LLDP, Port Mirroring và Port Statistics cung cấp cho người quản trị nhiều phương thức theo dõi trạng thái mạng. Những chức năng này giúp việc kiểm tra lưu lượng, nhận diện kết nối và phân tích lỗi được thực hiện trực tiếp từ hệ thống quản trị thay vì phải kiểm tra từng đường truyền thủ công.
- Phát hiện và xử lý sự cố ngay tại điểm lắp đặt: TNS5800D-16GP4GT-P110 có cảnh báo nguồn và cảnh báo liên kết thông qua ALARM cùng relay output. Khi phát sinh lỗi, hệ thống có thể phát tín hiệu cảnh báo để nhân viên kỹ thuật nhanh chóng xác định vị trí cần kiểm tra.
- Thiết kế phù hợp với môi trường khắc nghiệt: Switch công nghiệp 3onedata sử dụng vỏ kim loại IP67, thiết kế không quạt và hỗ trợ dải nhiệt độ rộng. Những đặc điểm này giúp TNS5800D-16GP4GT-P110 phù hợp hơn với các vị trí mà điều kiện nhiệt độ, bụi và tác động cơ học không ổn định như phòng máy trên phương tiện đường sắt hoặc khu vực thiết bị ngoài trời có yêu cầu bảo vệ cao.
- Tăng khả năng kiểm soát lưu lượng mạng: VLAN, Port Trunking, Bandwidth Management, Port Isolation và QoS cho phép người quản trị phân chia lưu lượng, giới hạn băng thông và ưu tiên các luồng dữ liệu cần thiết. Cách tổ chức này giúp mạng vận hành ổn định hơn khi nhiều loại dữ liệu cùng được truyền qua switch.
TNS5800D-16GP4GT-P110 DATASHEET
Tài liệu TNS5800D-16GP4GT-P110 datasheet cung cấp đầy đủ các thông tin liên quan đến giao diện M12, hiệu năng chuyển mạch, nguồn cấp, điều kiện môi trường và các tiêu chuẩn công nghiệp mà dòng TNS5800D đáp ứng. Các thông số dưới đây được tổng hợp trực tiếp từ datasheet của 3onedata, trong đó model TNS5800D-16GP4GT-P110 được xác định với 16 cổng Gigabit PoE M12, 4 cổng Gigabit M12 Bypass và nguồn 110VDC.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Model | TNS5800D-16GP4GT-P110 |
| Loại switch | Layer 3 Industrial Ethernet Switch |
| 100M PoE M12 | 16 cổng |
| Gigabit PoE M12 | 16 cổng |
| Gigabit Bypass M12 | 4 cổng |
| Chuẩn Ethernet | IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T |
| Flow Control | IEEE 802.3x |
| Spanning Tree | IEEE 802.1D STP; IEEE 802.1w RSTP; IEEE 802.1s MSTP |
| VLAN | IEEE 802.1Q |
| CoS | IEEE 802.1p |
| Authentication | IEEE 802.1X |
| LLDP | IEEE 802.1AB |
| PoE | IEEE 802.3af |
| PoE+ | IEEE 802.3at |
| ERPS | ITU-T G.8032 |
| Quản trị | SNMP v1/v2c/v3, RMON, Port Mirroring, QoS, LLDP, DHCP Server, File Management, Port Statistics, Log Information, Static ARP, PoE Management |
| Bảo mật | User Permission Classification, NAT, 802.1X, DHCP Snooping, RADIUS Server Authentication, Port Alarm, Power Alarm, Storm Suppression, SSHD, Telnet, Loop Detection, Link Flapping Protection, Aggregation Protection |
| Switch Function | 802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast | Static Multicast, Multicast Routing, IGMP Snooping, PIM-SM, PIM-DM |
| Công nghệ dự phòng | Ring, STP/RSTP/MSTP, ERPS |
| Chẩn đoán mạng | Ping, Traceroute, Port Loopback |
| Routing | VRRP, RIP, OSPF |
| Time Management | NTP |
| Cổng Gigabit PoE M12 | 10/100/1000Base-T(X), M12 Female, 8-Pin X-Coded, Auto Flow Control, Full/Half Duplex, Auto MDI/MDI-X |
| Công suất PoE mỗi cổng | Tối đa 30W |
| Cổng Gigabit M12 | 10/100/1000Base-T(X), M12 Female, 8-Pin X-Coded, hỗ trợ 2 nhóm Bypass |
| Relay | M12 Female, 4-Pin D-Coded, 1 relay alarm output |
| Tải Relay | 1A@30VDC hoặc 0.3A@125VAC |
| Console | CLI command line management, RS-232, M12 Female, 4-Pin D-Coded |
| LED | Power, Alarm, Running, Interface, PoE |
| Phương thức chuyển mạch | Store and Forward |
| MAC Address | 16K |
| Packet Buffer | 12Mbit |
| Backplane Bandwidth | 128G |
| Switch Time Delay | <10μs |
| Nguồn cấp | 110VDC, phạm vi 66–156VDC |
| Kiểu nguồn | Hai nguồn cấp độc lập, single input |
| Đầu nối nguồn | M12 Male, 4-Pin A-Coded |
| Bảo vệ nguồn | Anti-reverse connection |
| Công suất tiêu thụ | <20W khi full load không có PoE; <120W khi full load gồm PoE |
| Nhiệt độ hoạt động | -40 đến 75°C |
| Nhiệt độ lưu trữ | -40 đến 85°C |
| Độ ẩm hoạt động | 5%–95%, không ngưng tụ |
| Vỏ | Kim loại, IP67 |
| Lắp đặt | Wall mounting |
| Kích thước 20-Port | 260 × 160 × 70mm |
| Tiêu chuẩn công nghiệp | EN 50121-3-2:2016, IEC 61373, IEC 60068-2-32, EN 50155, EN 50121-3-2 |
| Chứng nhận | CE, FCC, RoHS, EN50155, EN50121-3-2, IEC61373 |
| Bảo hành | 5 năm |
ĐỊA CHỈ PHÂN PHỐI TNS5800D-16GP4GT-P110 GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp TNS5800D-16GP4GT-P110 chính hãng cho doanh nghiệp, dự án và các hệ thống CNTT có nhu cầu triển khai switch công nghiệp. Khách hàng có thể yêu cầu đầy đủ CO, CQ cùng thông tin xuất xứ để phục vụ hồ sơ mua sắm, nghiệm thu và quản lý thiết bị trong dự án.
TNS5800D-16GP4GT-P110 phù hợp với các đơn hàng cần số lượng switch công nghiệp 3onedata lớn hoặc yêu cầu đồng bộ thiết bị trong hệ thống đường sắt và công nghiệp. Khách hàng có thể liên hệ 3onedata Chính Hãng để nhận báo giá TNS5800D-16GP4GT-P110 theo số lượng, thời gian cung cấp và yêu cầu hồ sơ đi kèm.
