Việc kết nối ổn định giữa PLC, HMI, máy tính công nghiệp và camera IP là yếu tố quan trọng để duy trì sản xuất liên tục. Switch thông thường khó đáp ứng môi trường nhiệt độ cao, rung động và nhiễu điện từ, nên switch công nghiệp được thiết kế để đáp ứng những yêu cầu vận hành đặc thù này. Một trong số đó thì Switch công nghiệp 5 port là lựa chọn phổ biến cho những hệ thống có quy mô nhỏ, không gian lắp đặt hạn chế nhưng vẫn yêu cầu độ ổn định cao. Với 5 cổng Ethernet, thiết bị này phù hợp để tập trung kết nối một nhóm thiết bị tại trạm máy hoặc tủ điều khiển, đồng thời tạo đường uplink về mạng cấp trên.
Bài viết dưới đây sẽ giúp bạn hiểu rõ switch công nghiệp 5 port là gì, đặc điểm kỹ thuật, các loại phổ biến, ứng dụng thực tế cũng như những lưu ý quan trọng khi lựa chọn và lắp đặt thiết bị.
Tìm hiểu về switch công nghiệp 5 port
Tổng quan về Switch công nghiệp 5 port
Switch công nghiệp 5 port là gì?
Switch công nghiệp 5 port là thiết bị chuyển mạch Ethernet có 5 cổng mạng, được thiết kế để kết nối các thiết bị trong hệ thống mạng công nghiệp. Thiết bị sử dụng địa chỉ MAC để chuyển tiếp dữ liệu đến cổng phù hợp, giúp các thiết bị có thể trao đổi thông tin qua mạng nội bộ.
So với switch mạng thông thường chủ yếu phục vụ mạng văn phòng, gia đình với điều kiện vận hành tương đối ổn định, switch công nghiệp được thiết kế chuyên biệt cho môi trường sản xuất, nơi thiết bị mạng có thể phải đối mặt với nhiệt độ cao, rung động và nhiễu điện từ từ máy móc phù hợp với môi trường nhà máy. Ngoài ra, một số model còn hỗ trợ nguồn DC và lắp đặt trên thanh DIN-Rail trong tủ điều khiển.
Vai trò của switch công nghiệp 5 port trong hệ thống mạng
Nhiệm vụ chính của switch công nghiệp 5 cổng là tập trung kết nối một nhóm thiết bị Ethernet tại cùng khu vực. Thiết bị có thể kết nối các bộ điều khiển, giao diện vận hành và máy tính công nghiệp vào mạng chung, đồng thời tạo đường kết nối về hệ thống mạng cấp trên.
Với những ứng dụng quy mô nhỏ, switch 5 port giúp bổ sung kết nối mà không cần sử dụng thiết bị có quá nhiều cổng. Số cổng thực tế dành cho thiết bị đầu cuối cần được tính sau khi xác định cổng uplink và các giao diện chuyên dụng nếu có.
Switch công nghiệp 5 port kết nối được những thiết bị nào?
Tùy giao diện và giao thức truyền thông, switch công nghiệp 5 cổng có thể kết nối với:
- PLC: Trao đổi dữ liệu điều khiển và trạng thái vận hành.
- HMI: Kết nối giao diện người-máy với hệ thống điều khiển.
- Máy tính công nghiệp: Phục vụ giám sát, thu thập dữ liệu và vận hành.
- Camera IP: Truyền dữ liệu hình ảnh qua Ethernet.
- Thiết bị đo lường và giám sát: Kết nối các thiết bị hỗ trợ giao tiếp Ethernet.
- Switch hoặc thiết bị mạng cấp trên: Kết nối nhóm thiết bị với mạng nhà máy.
Khả năng giao tiếp thực tế còn phụ thuộc vào giao thức và cấu hình của từng thiết bị. Nếu cần cấp nguồn cho camera IP qua cáp mạng, phải sử dụng switch có PoE phù hợp hoặc bộ cấp nguồn PoE riêng.
Đặc điểm nổi bật của switch công nghiệp 5 port
Tốc độ cổng Ethernet 10/100Mbps và Gigabit
Thiết bị mạng Switch 5 port có thể thuộc dòng Fast Ethernet hoặc Gigabit Ethernet.
- Switch công nghiệp 5 port 10/100Mbps: Phù hợp với các thiết bị có nhu cầu truyền dữ liệu vừa phải, không yêu cầu băng thông Gigabit.
- Switch công nghiệp 5 port Gigabit: Hỗ trợ tốc độ cổng lên đến 1000Mbps, phù hợp với ứng dụng có lưu lượng lớn hơn như truyền video hoặc kết nối vào mạng Gigabit.
Tốc độ thực tế còn phụ thuộc vào thiết bị đầu cuối, chất lượng cáp và đường truyền giữa các nút mạng. Nếu một thiết bị chỉ hỗ trợ 100Mbps, kết nối đến switch Gigabit không tự động khiến thiết bị đó truyền dữ liệu ở tốc độ 1000Mbps.
Nguồn cấp, dải nhiệt độ và khả năng chống nhiễu
Trong môi trường công nghiệp, nguồn cấp và điều kiện vận hành là những yếu tố quan trọng cần kiểm tra trước khi lựa chọn thiết bị. Một số model 3onedata hỗ trợ nguồn 12–48VDC và dải nhiệt độ hoạt động từ -40 đến 75°C. Thiết bị cũng có thể được thiết kế không quạt, tiêu thụ điện năng thấp và trải qua các thử nghiệm tương thích điện từ theo thông số của nhà sản xuất.
Tuy nhiên, không phải mọi switch công nghiệp đều có cùng dải điện áp hoặc nhiệt độ. Cần kiểm tra yêu cầu nguồn, cách đấu nối, khả năng chống nhiễu và các tiêu chuẩn được công bố cho từng model.
Thiết kế vỏ, chuẩn bảo vệ và kiểu lắp đặt
Switch công nghiệp thường được thiết kế nhỏ gọn để lắp trong tủ điều khiển hoặc gần máy móc. Một số model sử dụng vỏ kim loại, hỗ trợ lắp thanh DIN-Rail hoặc gắn tường nhằm thuận tiện cho quá trình bố trí thiết bị.
Chuẩn bảo vệ vỏ cũng cần được xem xét theo môi trường sử dụng. Chẳng hạn, IP40 không đồng nghĩa với khả năng chống nước; do đó, thiết bị đặt ở khu vực có nguy cơ tiếp xúc với nước hoặc bụi cần được bảo vệ phù hợp.
Ưu điểm của switch công nghiệp 5 port
- Tiết kiệm không gian lắp đặt: Kích thước nhỏ gọn giúp thiết bị phù hợp với các tủ điều khiển và vị trí có ít không gian.
- Đáp ứng nhu cầu kết nối quy mô nhỏ: Năm cổng Ethernet có thể đủ cho một nhóm thiết bị tại trạm máy hoặc một cụm điều khiển, tùy cách bố trí uplink.
- Dễ triển khai với dòng unmanaged: Các model không quản lý thường hoạt động theo cơ chế cắm và chạy, không cần cấu hình quản lý phức tạp.
- Có lựa chọn dành cho môi trường công nghiệp: Tùy sản phẩm, người dùng có thể lựa chọn thiết bị có nguồn DC, dải nhiệt độ rộng, vỏ kim loại và các tính năng hỗ trợ vận hành.
- Đa dạng tốc độ và giao diện: Trên thị trường có các biến thể Fast Ethernet, Gigabit và một số model kết hợp cổng đồng, cổng quang hoặc PoE.
Hạn chế của switch công nghiệp 5 port
Số lượng cổng hạn chế là nhược điểm đáng lưu ý nhất. Nếu một cổng được dùng để kết nối về mạng cấp trên, chỉ còn tối đa bốn cổng cho thiết bị đầu cuối khi tất cả các cổng đều là Ethernet đồng và không có cách bố trí khác.
Ngoài ra, các dòng switch unmanaged 3onedata thường không cung cấp đầy đủ chức năng quản lý nâng cao như VLAN cấu hình linh hoạt hoặc giám sát mạng tập trung. Một số model có thể hỗ trợ tính năng bổ sung qua công tắc DIP, nhưng cần kiểm tra tài liệu kỹ thuật thay vì mặc định mọi thiết bị đều giống nhau.
Nếu hệ thống có nhiều thiết bị, yêu cầu dự phòng hoặc kế hoạch mở rộng trong tương lai, switch 5 cổng có thể không còn phù hợp. Khi đó, nên cân nhắc dòng có nhiều cổng hơn hoặc chức năng quản lý đáp ứng yêu cầu hệ thống.
Các loại switch công nghiệp 5 port phổ biến
Switch công nghiệp 5 port Unmanaged
Switch công nghiệp 5 port unmanaged phù hợp với mạng Ethernet đơn giản, nơi người dùng cần kết nối thiết bị mà không phải cấu hình quản lý mạng phức tạp.
Ví dụ, 3Onedata IES2005 có năm cổng đồng 10/100Mbps và thuộc dòng switch unmanaged. Theo tài liệu hãng 3onedata, model này còn hỗ trợ một số chức năng qua công tắc DIP như phát hiện vòng lặp, hạn chế broadcast storm và điều khiển luồng. Điều đó cho thấy switch unmanaged không đồng nghĩa với việc mọi model đều hoàn toàn không có tính năng bổ sung.
Switch công nghiệp 5 port Fast Ethernet
Switch Fast Ethernet cung cấp các cổng mạng 10/100Mbps, phù hợp với những ứng dụng không đòi hỏi băng thông Gigabit. Thiết bị có thể được xem xét cho mạng điều khiển đơn giản, tủ máy và các hệ thống có nhu cầu truyền thông phù hợp với tốc độ 100Mbps.
Switch công nghiệp 5 port Gigabit
Switch công nghiệp 5 port Gigabit phù hợp với hệ thống cần tốc độ Ethernet cao hơn hoặc có kế hoạch tăng lưu lượng dữ liệu, với năm cổng đồng Gigabit. Thiết bị có thể được cân nhắc cho các ứng dụng cần truyền dữ liệu lớn hơn, nhưng hiệu năng tổng thể vẫn phụ thuộc vào thiết bị đầu cuối và hạ tầng mạng.
Switch công nghiệp 5 port có cổng quang hoặc giao diện SFP
Trong các hệ thống cần truyền dữ liệu qua cáp quang, người dùng cần lựa chọn model có giao diện quang tích hợp hoặc khe SFP tương thích. Không phải switch công nghiệp 5 port nào cũng có cổng quang. Một số dòng kết hợp cổng đồng và cổng quang, nên số cổng RJ45 có thể ít hơn năm. Trước khi chọn, cần xác minh số lượng giao diện, loại module quang, tốc độ và khoảng cách truyền hỗ trợ.
Switch công nghiệp 5 port PoE
Switch PoE cho phép truyền dữ liệu và cấp nguồn cho thiết bị tương thích qua cáp Ethernet. Đây là lựa chọn đáng cân nhắc khi triển khai camera IP hoặc thiết bị mạng cần cấp nguồn tại điểm lắp đặt.
Tuy nhiên, cần phân biệt số cổng Ethernet với số cổng PoE. Một số dòng switch PoE 3onedata có biến thể 5 cổng với tùy chọn PoE hoặc không PoE, đồng thời có thể khác nhau về giao diện đồng và quang. Vì vậy, phải kiểm tra đúng mã model, chuẩn PoE và công suất cấp nguồn trước khi lựa chọn.
Ứng dụng của switch công nghiệp 5 port
Kết nối nhiều thiết bị trong tủ điều khiển tự động hóa
Trong tủ điều khiển, switch 5 port có thể kết nối một nhóm thiết bị Ethernet như PLC, HMI, máy tính công nghiệp và bộ điều khiển có giao diện mạng. Thiết bị tạo điểm kết nối tập trung để các thành phần trao đổi dữ liệu theo cấu hình hệ thống.
Ứng dụng này phù hợp khi số lượng thiết bị không lớn và không cần nhiều cổng dự phòng. Cần kiểm tra giao thức truyền thông và yêu cầu thời gian thực của hệ thống trước khi chọn switch.
Kết nối PLC, HMI và máy tính công nghiệp
PLC đảm nhiệm điều khiển, HMI cung cấp giao diện vận hành, còn máy tính công nghiệp có thể phục vụ giám sát hoặc thu thập dữ liệu. Khi các thiết bị sử dụng Ethernet và giao thức tương thích, switch giúp chuyển tiếp dữ liệu giữa chúng.
Trong ứng dụng điều khiển chuyên biệt, không nên chỉ dựa vào khả năng kết nối vật lý. Cần xác nhận switch có đáp ứng yêu cầu về giao thức, tốc độ và cấu trúc mạng hay không.
Triển khai mạng camera IP và hệ thống giám sát
Switch công nghiệp 5 port có thể kết nối một nhóm camera IP tại khu vực sản xuất hoặc trạm giám sát. Khi lựa chọn, cần tính tổng lưu lượng video, tốc độ uplink và yêu cầu truyền dữ liệu của hệ thống.
Nếu camera cần cấp nguồn qua Ethernet, hãy chọn model PoE phù hợp hoặc bổ sung bộ cấp nguồn riêng. Với nhiều camera độ phân giải cao, switch Gigabit có thể phù hợp hơn, nhưng vẫn cần đánh giá băng thông tổng thể.
Mở rộng kết nối tại khu vực sản xuất
Tại một trạm máy hoặc cụm thiết bị, switch 5 port có thể bổ sung kết nối Ethernet mà không cần thay đổi toàn bộ hệ thống mạng. Đây là cách triển khai phù hợp khi số lượng thiết bị phát sinh ít và yêu cầu mạng tương đối đơn giản.
Trước khi kết nối vào mạng hiện hữu, cần xác định cổng uplink, sơ đồ địa chỉ IP và các yêu cầu phân tách mạng để tránh cấu hình sai hoặc tạo vòng lặp.
Cách chọn switch công nghiệp 5 port phù hợp
Khi nào nên sử dụng switch công nghiệp 5 port?
Switch công nghiệp 5 port phù hợp khi cần kết nối một nhóm nhỏ thiết bị Ethernet, không gian lắp đặt hạn chế và hệ thống không yêu cầu nhiều cổng dự phòng.
Một số tình huống có thể cân nhắc gồm:
- Tủ điều khiển có vài thiết bị Ethernet và một đường uplink.
- Trạm máy cần bổ sung kết nối cho một nhóm thiết bị nhỏ.
- Khu vực sản xuất cần mở rộng mạng cục bộ nhưng không cần switch dung lượng lớn.
- Hệ thống có yêu cầu quản lý đơn giản và số lượng thiết bị tương đối ổn định.
Trước khi quyết định, cần tính số cổng dành cho thiết bị đầu cuối sau khi trừ cổng uplink. Nếu số cổng còn lại không đủ hoặc sắp có thêm thiết bị, nên cân nhắc switch 8 port hoặc 16 port.
Chọn tốc độ cổng theo nhu cầu truyền dữ liệu
Đối với mạng có lưu lượng vừa phải, Fast Ethernet có thể đáp ứng nhu cầu nếu tốc độ này phù hợp với các thiết bị kết nối. Với hệ thống truyền nhiều video, dữ liệu lớn hoặc kết nối vào mạng Gigabit, nên xem xét switch Gigabit.
Ngoài tốc độ cổng, cần kiểm tra băng thông chuyển mạch, tốc độ chuyển tiếp gói tin và khả năng đáp ứng lưu lượng đồng thời. Điều này giúp đánh giá thiết bị sát với yêu cầu thực tế hơn so với chỉ nhìn vào tốc độ tối đa của một cổng.
Xác định nhu cầu kết nối cáp đồng, cáp quang hoặc PoE
Nếu các thiết bị nằm gần nhau và sử dụng RJ45, switch cổng đồng có thể đáp ứng nhu cầu kết nối. Nếu cần truyền dẫn bằng cáp quang, hãy chọn model có cổng quang hoặc SFP tương thích.
Với camera IP và các thiết bị cần cấp nguồn qua Ethernet, cần kiểm tra chuẩn PoE, công suất trên mỗi cổng và tổng công suất cấp nguồn. Không nên mặc định mọi switch 5 port đều hỗ trợ cáp quang hoặc PoE.
Kiểm tra nguồn cấp và điều kiện môi trường
Nguồn cấp phải phù hợp với điện áp và cách đấu nối mà nhà sản xuất quy định. Đồng thời, cần kiểm tra nhiệt độ vận hành, độ ẩm, rung động, bụi và mức độ nhiễu điện từ tại vị trí lắp đặt.
Nếu switch được lắp trong tủ điện hoặc môi trường khắc nghiệt, nên ưu tiên model có thông số môi trường phù hợp. Chuẩn bảo vệ vỏ cũng cần tương thích với điều kiện thực tế, đặc biệt tại vị trí có nguy cơ tiếp xúc với nước hoặc bụi.
Cân đối số cổng hiện tại với nhu cầu mở rộng
Trước khi mua, hãy liệt kê toàn bộ thiết bị cần kết nối và xác định cổng nào dành cho uplink. Đồng thời, dự trù nhu cầu mở rộng để tránh phải thay switch khi bổ sung thiết bị.
Nếu số lượng thiết bị tăng nhanh hoặc cần nhiều kết nối tại cùng vị trí, switch nhiều cổng hơn có thể mang lại sự linh hoạt tốt hơn. Việc lựa chọn nên dựa trên nhu cầu hiện tại, kế hoạch mở rộng và chi phí triển khai tổng thể.
Những lưu ý khi lắp đặt switch công nghiệp 5 port
1. Xác định số cổng và lập sơ đồ kết nối thiết bị
Trước khi đấu nối, cần xác định thiết bị nào giao tiếp trực tiếp với nhau và thiết bị nào kết nối về mạng cấp trên. Việc lập sơ đồ trước sẽ giúp bố trí cổng hợp lý, thuận tiện kiểm tra và bảo trì.

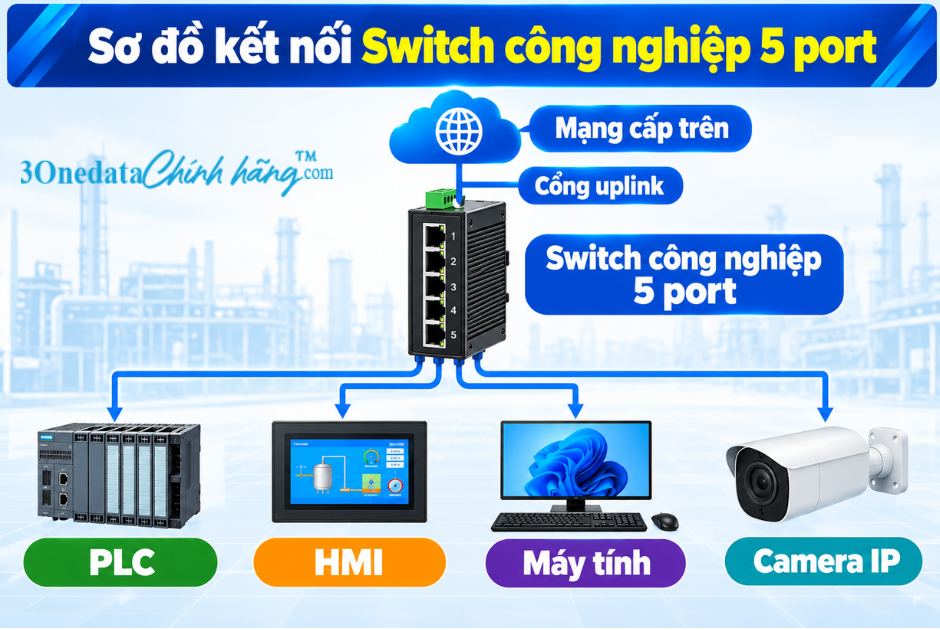

Sơ đồ kết nối Switch công nghiệp 5 port
Nếu hệ thống yêu cầu VLAN hoặc quản lý lưu lượng, hãy kiểm tra tính năng của model. Switch unmanaged thông thường không cung cấp khả năng cấu hình VLAN linh hoạt như switch managed, dù một số model có thể hỗ trợ chức năng phân tách cổng đơn giản qua DIP switch.
2. Kiểm tra nguồn cấp và đấu nối cáp mạng
Trước khi cấp nguồn, cần kiểm tra điện áp, cực tính và đầu nối theo hướng dẫn của nhà sản xuất. Không sử dụng nguồn vượt quá dải cho phép. Cáp Ethernet phải phù hợp với tốc độ và môi trường lắp đặt. Kiểm tra đầu RJ45, tình trạng cáp và đường đi của cáp để giảm nguy cơ nhiễu hoặc hư hỏng cơ học. Trong môi trường có nguy cơ xung điện, cần xem xét biện pháp bảo vệ phù hợp.
3. Chọn vị trí lắp đặt và bảo đảm điều kiện môi trường
Nên đặt switch tại vị trí chắc chắn, thuận tiện quan sát đèn trạng thái và bảo trì. Nếu lắp trong tủ điều khiển, cần bảo đảm không gian tản nhiệt và tránh bố trí sát nguồn nhiệt hoặc nguồn gây nhiễu mạnh. Với thiết bị lắp DIN-Rail, cần cố định đúng cách. Đồng thời, tuân thủ các yêu cầu về nối đất, khoảng cách lắp đặt và điều kiện môi trường được nêu trong tài liệu kỹ thuật.
4. Kiểm tra hoạt động sau khi lắp đặt
Sau khi lắp đặt, kiểm tra đèn nguồn và đèn trạng thái trên các cổng. Nếu cổng không có tín hiệu link, hãy kiểm tra nguồn cấp, cáp mạng, đầu nối và trạng thái giao diện của thiết bị đầu cuối. Nếu link đã hoạt động nhưng thiết bị không trao đổi dữ liệu, cần kiểm tra địa chỉ IP, subnet, VLAN nếu có, giao thức truyền thông và đường uplink. Không nên kết luận switch hỏng trước khi loại trừ các nguyên nhân từ cáp, thiết bị đầu cuối và cấu hình mạng.
Kết Luận
Việc lựa chọn nên bắt đầu từ sơ đồ mạng và yêu cầu kỹ thuật của hệ thống. Nếu chỉ cần kết nối một nhóm nhỏ thiết bị, lưu lượng dữ liệu ở mức phù hợp và không có kế hoạch mở rộng đáng kể, switch công nghiệp 5 port có thể đáp ứng tốt nhu cầu. Ngược lại, khi số lượng thiết bị tăng, cần thêm cổng quang hoặc yêu cầu các tính năng quản lý chuyên sâu, nên cân nhắc những dòng switch có cấu hình phù hợp hơn.
Trước khi quyết định, hãy xác định số cổng cần dùng, tốc độ Ethernet của các thiết bị đầu cuối, nhu cầu quản lý mạng và điều kiện lắp đặt. 3onedata Chính Hãng cung cấp các giải pháp switch công nghiệp phù hợp với nhiều nhu cầu kết nối khác nhau. Nếu cần tư vấn lựa chọn model phù hợp với hệ thống thực tế, bạn hãy liên hệ hotline 0967.40.70.80 để được hỗ trợ.
