Các thiết bị thuộc cùng hệ thống mạng không phải lúc nào cũng sử dụng các chuẩn giao tiếp ăn khớp với nhau. Nhiều hệ thống vẫn sử dụng chuẩn truyền dữ liệu Serial truyền thống, trong khi các thiết bị điều khiển hoặc giám sát hiện đại lại hỗ trợ giao tiếp hoàn toàn khác. Chính vì thế, bộ chuyển đổi Serial ra đời để giải quyết thách thức nêu trên, giúp các thiết bị khác chuẩn vẫn có thể truyền dữ liệu mượt mà và ổn định. Hãy cùng tôi tìm hiểu chi tiết về dòng sản phẩm này qua bài viết dưới đây.

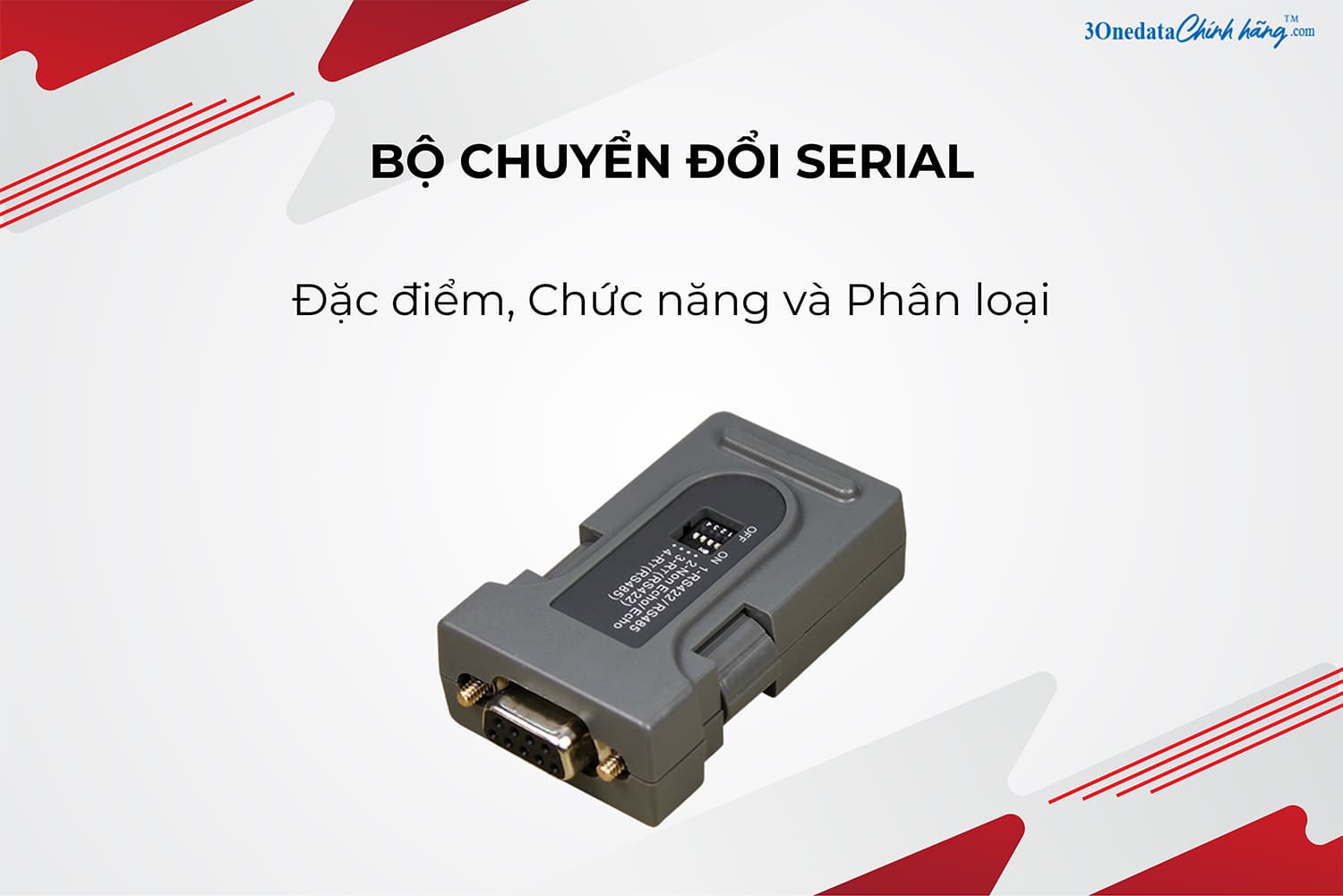

TỔNG QUAN VỀ BỘ CHUYỂN ĐỔI SERIAL

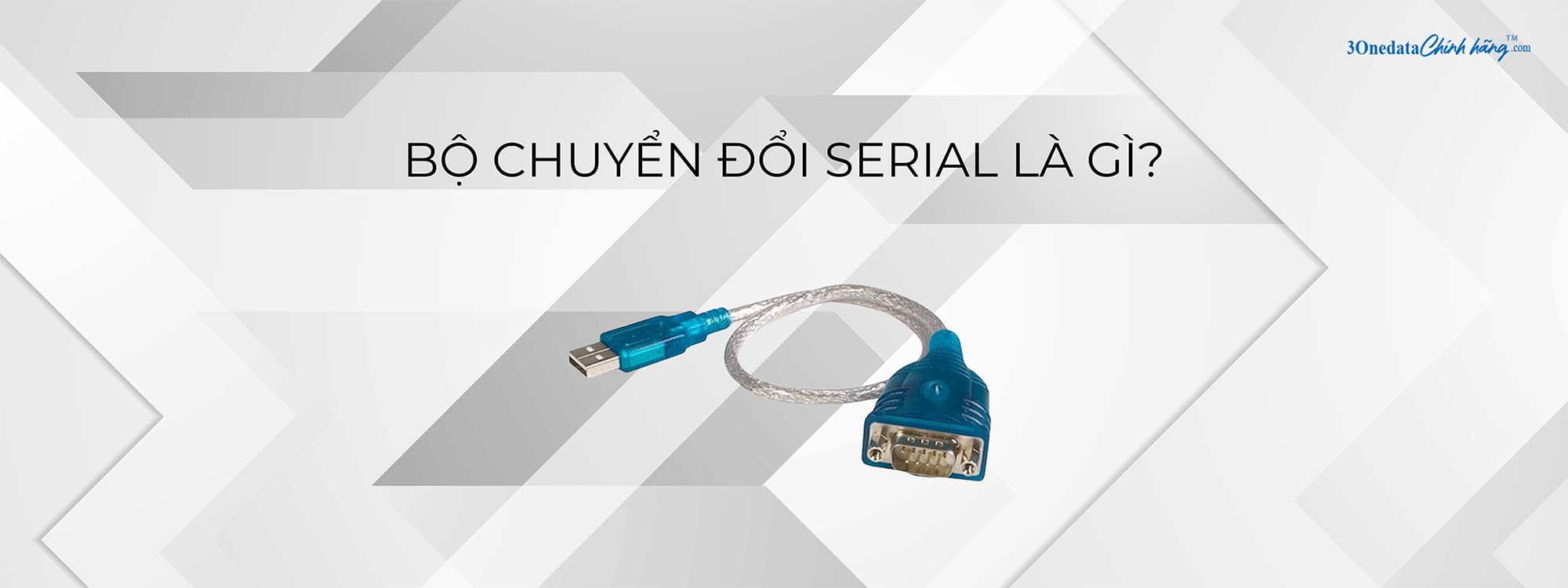

Bộ chuyển đổi Serial (Serial Converter) là một thiết bị trung gian giúp chuyển đổi tín hiệu và chuẩn giao tiếp của cổng Serial sang một dạng tín hiệu hoặc chuẩn khác. Nói cách khác, đây là “cầu nối” giúp các thiết bị có chuẩn kết nối khác nhau vẫn có thể trao đổi dữ liệu một cách trơn tru.
Trong lĩnh vực truyền thông dữ liệu, chuẩn Serial được sử dụng rộng rãi trong công nghiệp, tự động hóa, thiết bị đo lường, và thậm chí trong một số hệ thống mạng máy tính. Tuy nhiên, thực tế cho thấy không phải lúc nào các thiết bị cũng sử dụng chung một ngôn ngữ để truyền tải tín hiệu. Ví dụ:
- Một máy tính công nghiệp chỉ hỗ trợ RS232 nhưng lại cần giao tiếp với bộ điều khiển PLC qua RS485.
- Một hệ thống giám sát dùng RS422 nhưng phải kết nối với hệ thống quản lý qua mạng Ethernet.
Trong các tình huống này, bộ chuyển đổi Serial chính là giải pháp giúp đồng bộ giao tiếp, tránh lỗi dữ liệu và đảm bảo quá trình truyền thông liên tục. Điểm đặc biệt của Serial Converter là thiết bị này không chỉ đơn thuần là đổi đầu cắm. Nó thực hiện chuyển đổi tín hiệu điện, mức điện áp, hoặc thậm chí là tốc độ truyền dữ liệu, giúp hai bên tương thích hoàn toàn với nhau.

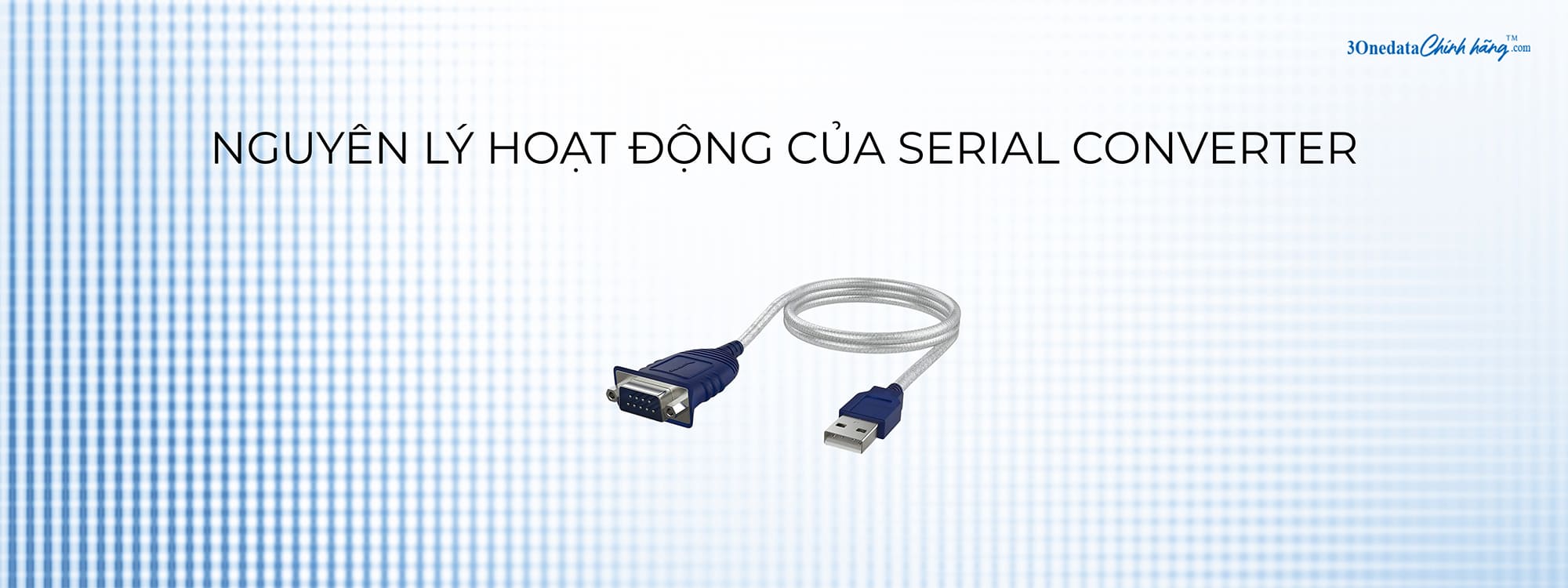

NGUYÊN LÝ HOẠT ĐỘNG CỦA SERIAL CONVERTER
Để hiểu rõ vì sao một bộ chuyển đổi Serial có thể giúp hai thiết bị “nói chuyện” được với nhau dù sử dụng chuẩn giao tiếp khác nhau, chúng ta cần nhìn vào nguyên lý hoạt động của nó. Về bản chất, Serial Converter giống như một “phiên dịch viên” với khả năng tiếp nhận tín hiệu từ một chuẩn, xử lý và chuyển đổi sang chuẩn khác sao cho thiết bị đầu cuối có thể hiểu được.
Quá trình này không chỉ đơn giản là đổi đầu cắm hay dây nối, mà còn bao gồm việc biến đổi điện áp, kiểu truyền, và đôi khi là cả cấu trúc dữ liệu. Nhờ đó, hệ thống có thể duy trì khả năng truyền dữ liệu ổn định, dù các thành phần sử dụng công nghệ hoặc tiêu chuẩn khác nhau.
Bộ chuyển đổi Serial hoạt động theo 3 giai đoạn chính dưới đây.
Tiếp Nhận Tín Hiệu Đầu Vào
Ở bước đầu tiên, bộ chuyển đổi Serial sẽ đóng vai trò như “cửa ngõ” nhận dữ liệu từ thiết bị nguồn. Thiết bị này có thể là máy tính, PLC, cảm biến, máy quét mã vạch, hoặc bất kỳ thiết bị nào hỗ trợ chuẩn giao tiếp Serial.
Tín hiệu nhận vào không chỉ đơn thuần là dữ liệu, mà còn kèm theo các đặc tính kỹ thuật như:
- Điện áp truyền: Mỗi chuẩn Serial có mức điện áp khác nhau (ví dụ RS232 thường ±12V, RS485 dùng tín hiệu vi sai ±5V hoặc thấp hơn).
- Tốc độ baud (Baud rate): Là tốc độ truyền dữ liệu, tính bằng bit trên giây (bps)
- Kiểu truyền dữ liệu: Có thể là song công (full-duplex) hoặc bán song công (half-duplex)
Bộ chuyển đổi sẽ “đọc” các thông số này và sẵn sàng cho bước xử lý tiếp theo. Một số loại còn có khả năng tự động phát hiện tốc độ truyền, giúp kết nối nhanh mà không cần cấu hình thủ công.
Chuyển Đổi Tín Hiệu Và Giao Thức
Đây là giai đoạn quan trọng nhất của toàn bộ quá trình, nơi diễn ra việc xử lý và biến đổi tín hiệu. Tùy vào từng loại bộ chuyển đổi Serial, quá trình này có thể bao gồm:
- Biến đổi điện áp: Chuyển từ mức điện áp cao sang mức điện áp thấp hơn hoặc ngược lại, đảm bảo phù hợp với thiết bị đích
- Chuyển đổi phương thức truyền: Ví dụ từ truyền đơn đầu (single-ended) của RS232 sang truyền vi sai (differential) của RS485, giúp chống nhiễu và truyền xa hơn
- Chuyển đổi chuẩn vật lý: Từ RS232 sang RS485, RS422, USB hoặc Ethernet
- Chuyển đổi giao thức dữ liệu: Một số bộ chuyển đổi thông minh có thể hiểu và chuyển đổi định dạng dữ liệu theo yêu cầu, không chỉ thay đổi phần cứng
Trong quá trình này, bộ chuyển đổi có thể tích hợp mạch cách ly quang (Optical Isolation) hoặc bảo vệ chống sét lan truyền, đảm bảo an toàn cho cả hệ thống trong môi trường công nghiệp khắc nghiệt.
Xuất Tín Hiệu Đầu Ra
Sau khi đã hoàn tất việc xử lý, bộ chuyển đổi sẽ xuất tín hiệu ra ở định dạng phù hợp với thiết bị đích. Điều này bao gồm cả việc:
- Đảm bảo mức điện áp và kiểu truyền đúng chuẩn
- Giữ nguyên hoặc điều chỉnh tốc độ baud để đồng bộ với thiết bị nhận
- Duy trì toàn vẹn dữ liệu, không làm mất hoặc thay đổi thông tin trong quá trình truyền.
Một điểm quan trọng là nhiều bộ chuyển đổi Serial có chức năng đệm dữ liệu (data buffering). Điều này giúp dữ liệu được lưu tạm khi tốc độ truyền của hai thiết bị không đồng đều, tránh mất mát thông tin.
ƯU ĐIỂM CỦA BỘ CHUYỂN ĐỔI SERIAL
Trong môi trường truyền thông dữ liệu, đặc biệt là công nghiệp và tự động hóa, yêu cầu kết nối giữa các thiết bị với chuẩn giao tiếp khác nhau diễn ra rất thường xuyên. Nếu không có giải pháp phù hợp, sự khác biệt về điện áp, tốc độ, hoặc phương thức truyền có thể khiến dữ liệu bị lỗi hoặc thậm chí gây hỏng thiết bị. Bộ chuyển đổi Serial không chỉ giải quyết vấn đề tương thích này mà còn mang lại nhiều lợi ích khác, tiêu biểu như sau.
Tương Thích Nhiều Chuẩn Giao Tiếp
Một trong những ưu điểm lớn nhất của Serial Converter là khả năng kết nối giữa các thiết bị dùng chuẩn giao tiếp khác nhau. Điều này đặc biệt hữu ích khi bạn cần kết nối một máy tính đời mới chỉ hỗ trợ USB với một thiết bị công nghiệp đời cũ dùng RS232, hoặc khi bạn muốn ghép nối PLC RS485 với hệ thống giám sát qua Ethernet. Nhờ khả năng tương thích đa chuẩn, bạn chỉ cần dùng một bộ chuyển đổi là đã có thể kết nối và truyền dữ liệu trơn tru.
Mở Rộng Khoảng Cách Truyền Dữ Liệu
Chuẩn RS232 thông thường chỉ truyền được khoảng 15 mét với tốc độ ổn định, trong khi RS485 có thể truyền xa tới 1200 mét mà vẫn giữ chất lượng tín hiệu. Nhờ bộ chuyển đổi Serial, bạn có thể biến một kết nối giới hạn thành kết nối đường dài. Điều này cực kỳ quan trọng trong các ứng dụng như: kết nối giữa trung tâm điều khiển và cảm biến ở hiện trường, hệ thống giám sát môi trường, hoặc các mạng công nghiệp trải dài trên diện tích lớn.
Giảm Nhiễu Và Tăng Độ Ổn Định
Môi trường mạng công nghiệp thường chứa nhiều nguồn nhiễu điện từ (EMI) và nhiễu sóng vô tuyến (RFI) từ động cơ, biến tần, hoặc thiết bị hàn điện. Nếu truyền tín hiệu trực tiếp qua cáp mà không có biện pháp chống nhiễu, dữ liệu dễ bị sai lệch hoặc mất gói. Nhiều Serial Converter được trang bị mạch cách ly quang (Optical Isolation) và bộ lọc nhiễu giúp loại bỏ tác động của EMI/RFI. Kết quả là tín hiệu ổn định hơn, hệ thống ít bị gián đoạn, và tuổi thọ thiết bị cũng được kéo dài.
Linh Hoạt Trong Triển Khai
Serial Converter có nhiều dạng thiết kế, từ loại adapter nhỏ gọn cắm thẳng vào laptop, đến thiết bị gắn DIN-rail trong tủ điều khiển công nghiệp. Một số loại còn hỗ trợ nhiều cổng cùng lúc, cho phép bạn kết nối nhiều thiết bị chỉ với một bộ chuyển đổi. Sự linh hoạt này giúp bạn dễ dàng lựa chọn giải pháp phù hợp với từng tình huống: gọn nhẹ cho công việc di động, chắc chắn cho môi trường khắc nghiệt, hoặc đa cổng cho các hệ thống phức tạp.
Tiết Kiệm Chi Phí Nâng Cấp Hệ Thống
Việc thay thế toàn bộ thiết bị để đồng bộ chuẩn giao tiếp là một khoản đầu tư lớn, chưa kể thời gian dừng hệ thống để nâng cấp. Serial Converter mang đến giải pháp tiết kiệm hơn rất nhiều: bạn giữ nguyên thiết bị hiện tại và chỉ thêm bộ chuyển đổi để kết nối. Không chỉ giảm chi phí mua sắm, phương án này còn hạn chế thời gian gián đoạn hoạt động, đặc biệt quan trọng đối với các dây chuyền sản xuất hoặc hệ thống giám sát 24/7.
PHÂN LOẠI SERIAL CONVERTER
Serial Converter trên thị trường hiện nay rất đa dạng về chủng loại, mỗi loại được thiết kế để đáp ứng những nhu cầu và môi trường sử dụng khác nhau. Việc phân loại chúng sẽ giúp bạn dễ dàng lựa chọn sản phẩm phù hợp, tránh mua nhầm hoặc thiếu tính năng cần thiết. Theo tôi, dưới đây là những tiêu chí quan trọng để phân loại bộ chuyển đổi Serial.
Theo Chuẩn Giao Tiếp Chuyển Đổi
Tiêu chí này dựa trên chuẩn Serial của đầu vào và chuẩn cần chuyển đổi ở đầu ra. Đây là yếu tố quan trọng nhất khi lựa chọn, vì nó ảnh hưởng trực tiếp đến khả năng tương thích với thiết bị.
- RS232 sang RS485: Đây là loại phổ biến trong công nghiệp, đặc biệt khi cần kết nối PC hoặc máy tính công nghiệp với PLC, bộ điều khiển, hoặc cảm biến. Ưu điểm của RS485 là truyền xa (lên tới 1200m) và khả năng kết nối nhiều thiết bị trên cùng một đường truyền.
- RS232 sang RS422: Thường được sử dụng trong các ứng dụng yêu cầu khoảng cách xa hơn RS232 và ít nhiễu hơn. RS422 phù hợp cho kết nối điểm-điểm (point-to-point) trong môi trường công nghiệp.
- RS485 sang Ethernet: Loại này chuyển đổi tín hiệu Serial thành gói tin mạng TCP/IP, giúp bạn truyền dữ liệu qua LAN hoặc Internet. Rất hữu ích khi muốn giám sát hoặc điều khiển từ xa.
- RS232/RS485 sang USB: Dành cho máy tính hoặc laptop đời mới không còn cổng COM. Chỉ cần cắm vào cổng USB, cài driver (hoặc cắm là chạy nếu plug-and-play), bạn đã có thể kết nối với thiết bị Serial truyền thống.
Theo Hình Thức Kết Nối
Tiêu chí này dựa trên kiểu thiết kế và cách bạn triển khai trong thực tế.
- Standalone (thiết bị độc lập): Là dạng hộp riêng, có thể đặt ở bất kỳ vị trí nào, nguồn cấp độc lập, dễ triển khai và thay thế. Thường dùng trong các hệ thống cố định
- Bộ chuyển đổi Serial USB (dạng bộ chuyển đổi nhỏ gọn): Có kích thước tương tự USB flash, cắm trực tiếp vào laptop hoặc PC. Rất tiện lợi cho kỹ thuật viên di động hoặc các tác vụ cấu hình nhanh.
- Module DIN-Rail: Thiết kế để lắp đặt trong tủ điện công nghiệp, đảm bảo gọn gàng, chắc chắn và chống rung lắc. Đây là lựa chọn phổ biến trong dây chuyền sản xuất và hệ thống điều khiển công nghiệp.
KẾT LUẬN
Bộ chuyển đổi Serial là giải pháp thiết yếu trong việc kết nối và đồng bộ giao tiếp giữa các thiết bị sử dụng chuẩn Serial khác nhau. Với khả năng chuyển đổi tín hiệu, mở rộng khoảng cách truyền, chống nhiễu và linh hoạt trong triển khai, Serial Converter đóng vai trò quan trọng không chỉ trong công nghiệp mà còn trong nhiều lĩnh vực như viễn thông, đo lường, và điều khiển từ xa.
