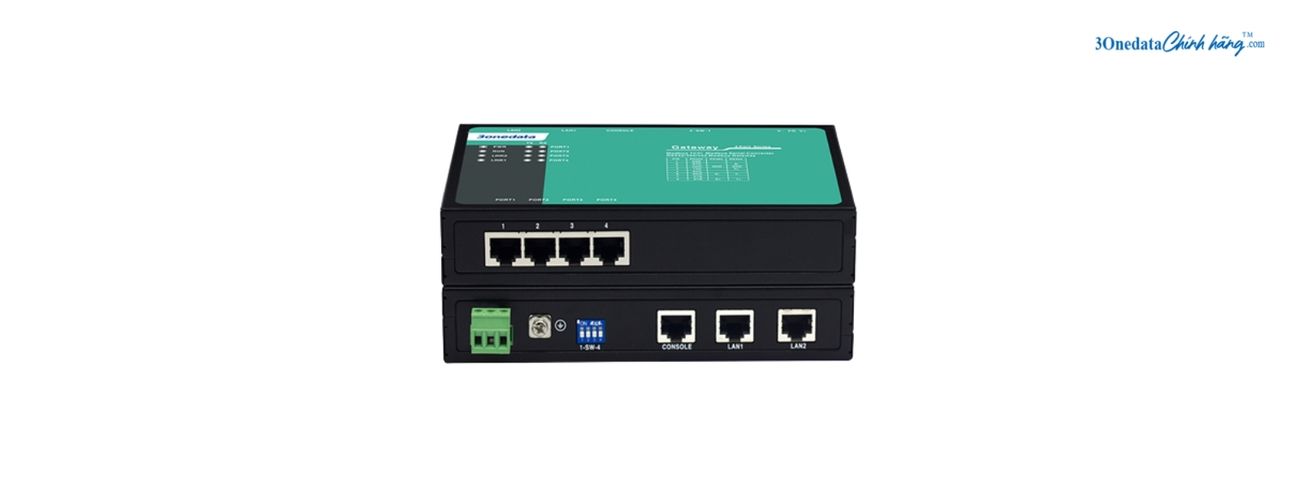

TỔNG QUAN VỀ GW1114-4DI(3IN1)
GW1114-4DI(3IN1) thuộc nhóm Modbus Gateway 3onedata dùng để kết nối các hệ thống truyền thông nối tiếp với hạ tầng Ethernet, phù hợp cho những môi trường cần đưa dữ liệu từ các thiết bị sử dụng giao tiếp RS-232, RS-485 hoặc RS-422 lên mạng IP. Thiết bị hướng đến nhu cầu tích hợp dữ liệu giữa lớp điều khiển, giám sát và hệ thống quản lý tập trung trong công nghiệp.
GW1114-4DI(3IN1) có 4 cổng serial 3IN1, cho phép kết nối nhiều loại thiết bị sử dụng chuẩn giao tiếp nối tiếp trên cùng một bộ chuyển đổi. Phần Ethernet cung cấp kết nối 10/100Base-T(X), tạo liên kết giữa các thiết bị Modbus RTU/ASCII và hệ thống Modbus TCP thông qua mạng Ethernet hiện hữu.
3onedata GW1114-4DI(3IN1) phù hợp với nhiều môi trường như quản lý và điều khiển PLC, Building Automation System, hệ thống đo lường, giám sát môi trường và các ứng dụng tự động hóa cần trao đổi dữ liệu Modbus qua Ethernet. Kiểu lắp đặt treo tường hoặc đặt bàn giúp GW1114-4DI(3IN1) dễ bố trí tại tủ điều khiển, khu vực vận hành hoặc vị trí gần các thiết bị cần kết nối.
GW1114-4DI(3IN1) DATASHEET
Để tra cứu đầy đủ các thông số phục vụ thiết kế và lựa chọn GW1114-4DI(3IN1), người dùng có thể tham khảo tài liệu [GW1114-4DI(3IN1) datasheet] chính thức của 3onedata. Các thông số dưới đây được tổng hợp theo tài liệu kỹ thuật của model GW1114-4DI(3IN1)-RJ-P(12-48VDC), bao gồm giao diện Ethernet, cổng serial, phương thức quản lý, nguồn cấp, điều kiện môi trường và tiêu chuẩn kỹ thuật.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Model | GW1114-4DI(3IN1)-RJ-P(12-48VDC) |
| Loại thiết bị | Modbus Gateway |
| Ethernet | 10Base-T, 100Base-TX |
| Giao thức Ethernet | Modbus TCP, TCP, IP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS |
| Tốc độ Ethernet | 10/100M, Automatic Flow Control, MDI/MDI-X Autotunning |
| Số lượng cổng Ethernet | 2 |
| Giao diện Ethernet | RJ45 |
| Chế độ Duplex | Full/Half Duplex Mode Self-adaption |
| Chuẩn serial | EIA RS-232C, RS-485, RS-422 |
| Giao thức serial | Modbus RTU/ASCII |
| Số lượng cổng serial | 4 cổng 3IN1 |
| Tín hiệu RS-232 | DSR, RTS, GND, TXD, RXD, DCD, CTS, DTR |
| Tín hiệu RS-485 | D+, D-, GND |
| Tín hiệu RS-422 | T+, T-, GND, R+, R- |
| Baud rate | 110-115200bps |
| Data bit | 7bit, 8bit |
| Parity bit | None, Even, Odd, Space, Mark |
| Stop bit | 1bit, 2bit |
| Giao diện serial | RJ45 |
| Flow control | RTS/CTS, DTR/DSR, XON/XOFF |
| Điều khiển hướng RS-485 | Automatic Data Direction Control |
| Điện trở kéo lên/xuống RS-485 | 4.7kΩ |
| Độ bền cách ly điện từ | 2KVDC |
| Chế độ hoạt động | RTU Master, RTU Slave, ASCII Master, ASCII Slave |
| Kết nối Modbus TCP | Tối đa 256 Modbus TCP client (master) truy cập và kết nối tối đa 128 Modbus TCP server (slave) |
| Phương thức cấu hình | WEB, TELNET, Windows configuration tool, SSHD |
| Bảo mật và kiểm soát truy cập | User right classification, IP address filtering, MAC address filtering, SNMP/Mail/System Log alarm, HTTP/HTTPS/SSHD/TELNET access control |
| Đèn LED | Power, Running, Ethernet port, Serial port |
| Nguồn cấp | 12~48VDC |
| Đầu nối nguồn | Terminal block 3-pin, pitch 5.08mm |
| Cực tính nguồn | Không phân cực |
| Công suất tiêu thụ không tải | 3.4W@12VDC |
| Công suất tiêu thụ đầy tải | 4.1W@12VDC |
| Nhiệt độ hoạt động | -40~75℃ |
| Nhiệt độ lưu trữ | -40~85℃ |
| Độ ẩm tương đối | 5%~95%, không ngưng tụ |
| Vỏ | Kim loại, bảo vệ IP40 |
| Kiểu lắp đặt | Treo tường hoặc đặt bàn |
| Kích thước (W × H × D) | 170mm × 30mm × 110mm |
| Trọng lượng | ≤ 590g |
| Chống phóng tĩnh điện ESD | IEC 61000-4-2, Level 3; phóng điện qua không khí ±8kV, tiếp xúc ±6kV |
| Chống EFT | IEC 61000-4-4, Level 3; nguồn ±2kV, tín hiệu ±1kV |
| Chống Surge | IEC 61000-4-5, Level 3; nguồn common mode ±2kV, differential mode ±1kV; tín hiệu common mode ±1kV, differential mode ±1kV |
| Shock | IEC 60068-2-27 |
| Free fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 3 năm |
ĐỊA CHỈ PHÂN PHỐI GW1114-4DI(3IN1) GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp GW1114-4DI(3IN1) cùng các dòng Modbus Gateway, switch công nghiệp và bộ chuyển đổi giao tiếp phục vụ doanh nghiệp, dự án và hệ thống CNTT. GW1114-4DI(3IN1) chính hãng có đầy đủ CO, CQ, giúp doanh nghiệp thuận tiện trong quá trình nghiệm thu, quản lý nguồn gốc hàng hóa và hoàn thiện hồ sơ dự án.
Khách hàng có nhu cầu mua GW1114-4DI(3IN1) có thể liên hệ 3onedata Chính Hãng để được tư vấn model phù hợp với số lượng cổng serial, loại giao tiếp và yêu cầu kết nối thực tế. Việc xác định đúng phiên bản ngay từ đầu giúp quá trình lựa chọn, đấu nối và tích hợp GW1114-4DI(3IN1) với hệ thống Modbus diễn ra thuận lợi hơn.
