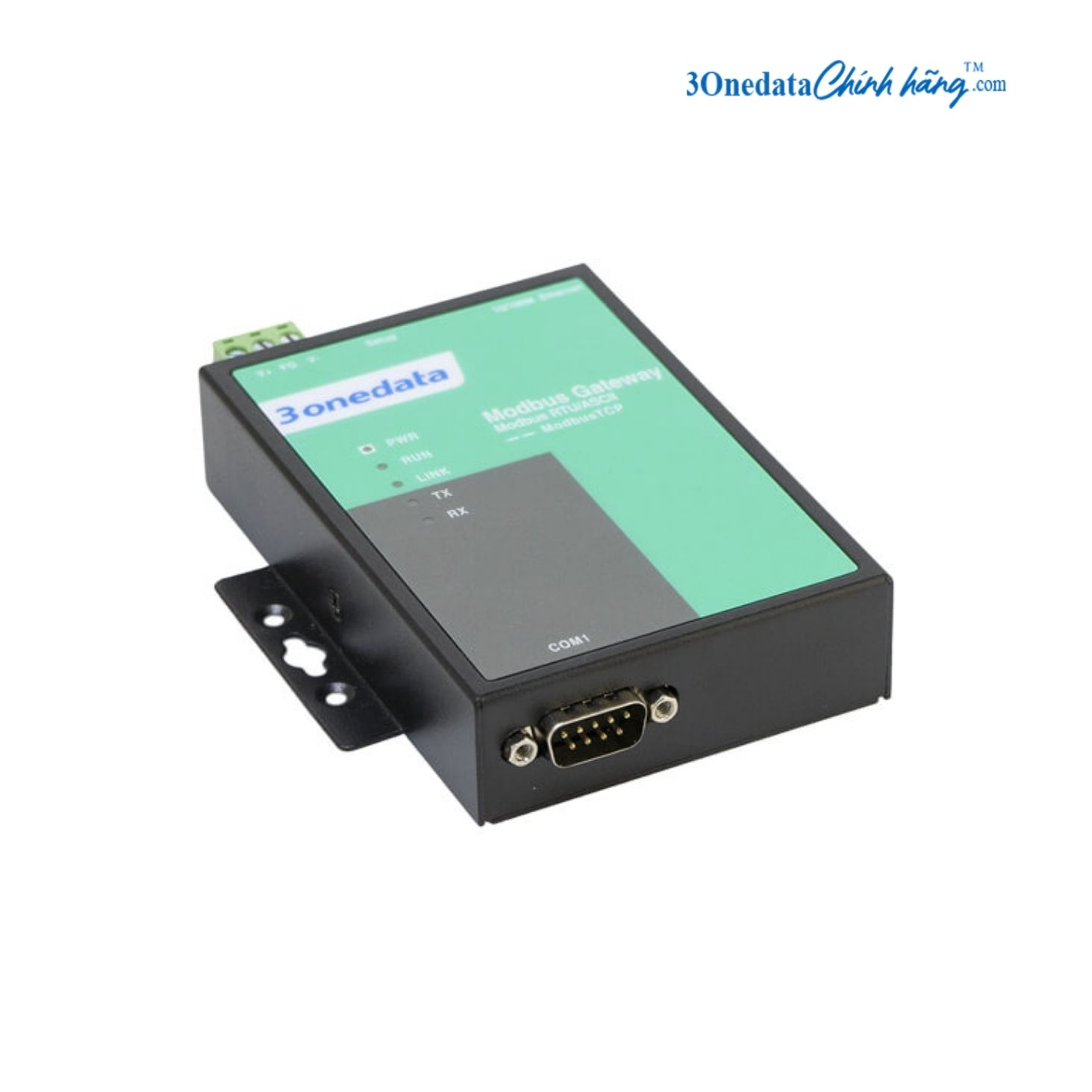

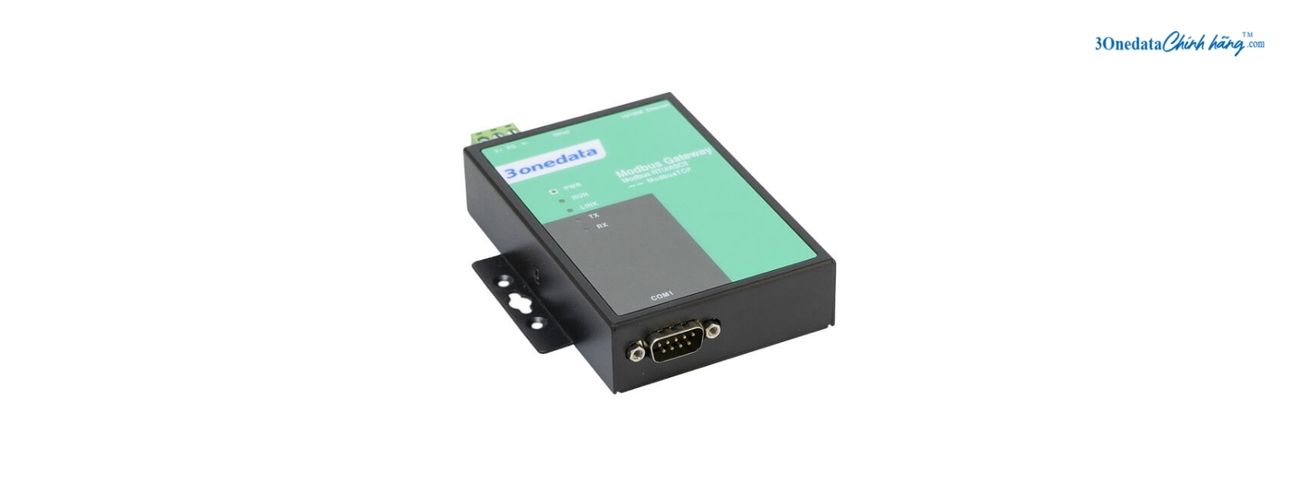

TỔNG QUAN VỀ GW1101-1D(RS-485)-TB-P(12-48VDC)
GW1101-1D(RS-485)-TB-P(12-48VDC) là Modbus Gateway 3onedata được phát triển để kết nối hệ thống truyền thông Modbus RTU/ASCII với mạng Modbus TCP thông qua Ethernet. 3onedata GW1101-1D(RS-485)-TB-P(12-48VDC) phù hợp với các hệ thống có nhu cầu đưa dữ liệu từ mạng serial RS-485/RS-422 vào hạ tầng Ethernet để trao đổi với các thiết bị điều khiển và giám sát.
GW1101-1D(RS-485)-TB-P(12-48VDC) sở hữu 1 cổng serial RS-485/RS-422 cùng 1 cổng Ethernet 10/100Base-T(X), đáp ứng các mô hình kết nối giữa thiết bị serial và mạng IP. 3onedata GW1101-1D(RS-485)-TB-P(12-48VDC) hỗ trợ nhiều chế độ hoạt động Modbus như RTU Master, RTU Slave, ASCII Master và ASCII Slave, phù hợp với PLC, hệ thống tự động hóa tòa nhà, thiết bị đo và các hệ thống giám sát công nghiệp.
Về phương thức lắp đặt, GW1101-1D(RS-485)-TB-P(12-48VDC) sử dụng kiểu gắn tường, kết hợp thiết kế không quạt, mức tiêu thụ điện thấp và dải nhiệt độ hoạt động từ -40 đến 75°C. Kiểu thiết kế này giúp 3onedata GW1101-1D(RS-485)-TB-P(12-48VDC) phù hợp với các tủ điều khiển, khu vực máy móc và môi trường công nghiệp yêu cầu thiết bị hoạt động ổn định trong điều kiện nhiệt độ và nhiễu điện từ cao.
ĐẶC ĐIỂM NỔI BẬT CỦA GW1101-1D(RS-485)-TB-P(12-48VDC)
GW1101-1D(RS-485)-TB-P(12-48VDC) được xây dựng cho nhu cầu kết nối và quản lý truyền thông Modbus trong các hệ thống tự động hóa công nghiệp. Những đặc điểm dưới đây tập trung vào khả năng kết nối, quản lý dữ liệu và tính thuận tiện khi đưa 3onedata GW1101-1D(RS-485)-TB-P(12-48VDC) vào hệ thống thực tế.
- Kết nối hệ thống Modbus serial với mạng Ethernet: GW1101-1D(RS-485)-TB-P(12-48VDC) giúp các thiết bị sử dụng Modbus RTU/ASCII trao đổi dữ liệu với hệ thống Modbus TCP, phù hợp khi hệ thống có cả thiết bị serial và thiết bị mạng IP.
- Hỗ trợ nâng cấp hệ thống serial lên Ethernet: 3onedata GW1101-1D(RS-485)-TB-P(12-48VDC) cho phép tận dụng các thiết bị điều khiển, đo lường đang sử dụng RS-485/RS-422 khi hệ thống cần kết nối với hạ tầng Ethernet hiện hữu.
- Linh hoạt trong tổ chức giao tiếp Master – Slave: GW1101-1D(RS-485)-TB-P(12-48VDC) hỗ trợ nhiều vai trò giao tiếp Modbus, phù hợp với các hệ thống có cách thức trao đổi dữ liệu khác nhau giữa máy chủ, bộ điều khiển và thiết bị hiện trường.
- Hỗ trợ ánh xạ ID giữa các thiết bị: 3onedata GW1101-1D(RS-485)-TB-P(12-48VDC) có khả năng ánh xạ ID ảo và ID thực, giúp việc tổ chức truy cập giữa Master và Slave linh hoạt hơn trong hệ thống có nhiều thiết bị Modbus.
- Thuận tiện cho quản trị và kiểm tra truyền thông: GW1101-1D(RS-485)-TB-P(12-48VDC) cung cấp nhiều cách thức truy cập và cấu hình, đồng thời cho phép theo dõi trạng thái cổng serial để người vận hành dễ kiểm tra quá trình trao đổi dữ liệu.
- Hỗ trợ kiểm soát truy cập và cảnh báo: 3onedata GW1101-1D(RS-485)-TB-P(12-48VDC) cho phép kiểm soát quyền truy cập theo người dùng, địa chỉ IP và MAC, đồng thời cung cấp các hình thức cảnh báo phục vụ công tác quản trị hệ thống.
- Phù hợp với hệ thống tự động hóa công nghiệp: GW1101-1D(RS-485)-TB-P(12-48VDC) có thể được sử dụng trong hệ thống điều khiển PLC, tự động hóa tòa nhà, hệ thống tự động hóa chăm sóc sức khỏe, thiết bị đo lường và giám sát môi trường.
- Thiết kế phù hợp khu vực lắp đặt công nghiệp: 3onedata GW1101-1D(RS-485)-TB-P(12-48VDC) sử dụng thiết kế không quạt và kiểu gắn tường, thuận tiện khi bố trí trong tủ điều khiển hoặc khu vực vận hành có yêu cầu về độ ổn định lâu dài.
GW1101-1D(RS-485)-TB-P(12-48VDC) DATASHEET
GW1101-1D(RS-485)-TB-P(12-48VDC) datasheet cung cấp các thông số kỹ thuật liên quan đến giao diện Ethernet, cổng RS-485/RS-422, phương thức cấu hình, bảo mật, nguồn cấp, môi trường hoạt động và tiêu chuẩn công nghiệp của 3onedata GW1101-1D(RS-485)-TB-P(12-48VDC). Bảng dưới đây tổng hợp các thông số kỹ thuật theo tài liệu kỹ thuật của model.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Ethernet | 10Base-T, 100Base-TX |
| Giao thức Ethernet | Modbus TCP, TCP, IP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS |
| Tốc độ Ethernet | 10/100M, Automatic Flow Control, MDI/MDI-X Autotunning |
| Số lượng cổng Ethernet | 1 |
| Giao diện Ethernet | RJ45 |
| Chế độ Duplex | Full/Half Duplex Mode Self-adaption |
| Chuẩn serial | EIA RS-485, RS-422 |
| Giao thức serial | Modbus RTU/ASCII |
| Số lượng cổng serial | 1 cổng RS-485/422 |
| Tín hiệu RS-485 | D+, D-, GND |
| Tín hiệu RS-422 | T+, T-, GND, R+, R- |
| Tốc độ Baud | 110~115200bps |
| Data bit | 7bit, 8bit |
| Parity bit | None, Even, Odd, Space, Mark |
| Stop bit | 1bit, 2bit |
| Giao diện serial | Terminal block 5-pin, pitch 5.08mm |
| Điều khiển hướng RS-485 | Automatic Data Direction Control |
| Điện trở kéo cao/thấp RS-485 | 4.7kΩ |
| Cách ly điện từ | 3KVDC/2KVrms |
| Chế độ hoạt động | RTU Master, RTU Slave, ASCII Master, ASCII Slave |
| Kết nối Modbus TCP | Tối đa 256 client (master), kết nối tối đa 128 server (slave) |
| Phương thức cấu hình | WEB, TELNET, Windows configuration tool, SSHD |
| Bảo mật | User right classification, IP filtering, MAC filtering, SNMP/Mail/System Log alarm, HTTP/HTTPS/SSHD/TELNET access control |
| Đèn LED | Power, Running, Ethernet port, Serial port |
| Nguồn cấp | 12~48VDC |
| Đầu nối nguồn | Terminal block 3-pin, pitch 5.08mm |
| Cực tính nguồn | Không phân cực |
| Công suất tiêu thụ không tải | ≤ 0.8W@12VDC (high temperature) |
| Công suất tiêu thụ đầy tải | ≤ 0.8W@12VDC (high temperature) |
| Nhiệt độ hoạt động | -40~75°C |
| Nhiệt độ lưu trữ | -40~85°C |
| Độ ẩm tương đối | 5%～95% (không ngưng tụ) |
| Vỏ | Kim loại, IP40 |
| Lắp đặt | Gắn tường |
| Kích thước (W × H × D) | 97mm × 110mm × 25mm |
| Trọng lượng | 0.3kg |
| Tiêu chuẩn ESD | IEC 6100042, Level 3; Air ±8kV, Contact ±6kV |
| Tiêu chuẩn EFT | IEC 6100044, Level 3; nguồn ±2kV, tín hiệu ±1kV |
| Tiêu chuẩn Surge | IEC 6100045, Level 3 |
| Surge nguồn | Common mode ±2kV, Differential mode ±1kV |
| Surge tín hiệu | Common mode ±2kV, Differential mode ±1kV |
| Shock | IEC 60068-2-27 |
| Free fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 3 năm |
ĐỊA CHỈ PHÂN PHỐI GW1101-1D(RS-485)-TB-P(12-48VDC) GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, có khả năng cung cấp sản phẩm chính hãng với đầy đủ CO, CQ và đáp ứng nhu cầu mua sắm cho doanh nghiệp, dự án hoặc hệ thống CNTT. Khách hàng có thể liên hệ để được tư vấn GW1101-1D(RS-485)-TB-P(12-48VDC), kiểm tra tình trạng hàng và nhận báo giá theo nhu cầu sử dụng thực tế.
Khi lựa chọn GW1101-1D(RS-485)-TB-P(12-48VDC), khách hàng có thể trao đổi trực tiếp với 3onedata Chính Hãng về số lượng cần mua, thời gian cung cấp, chứng từ CO, CQ và chính sách bảo hành. Việc xác định rõ yêu cầu trước khi đặt hàng giúp doanh nghiệp chủ động hơn về tiến độ mua sắm và kế hoạch đưa Modbus Gateway 3onedata vào hệ thống.
