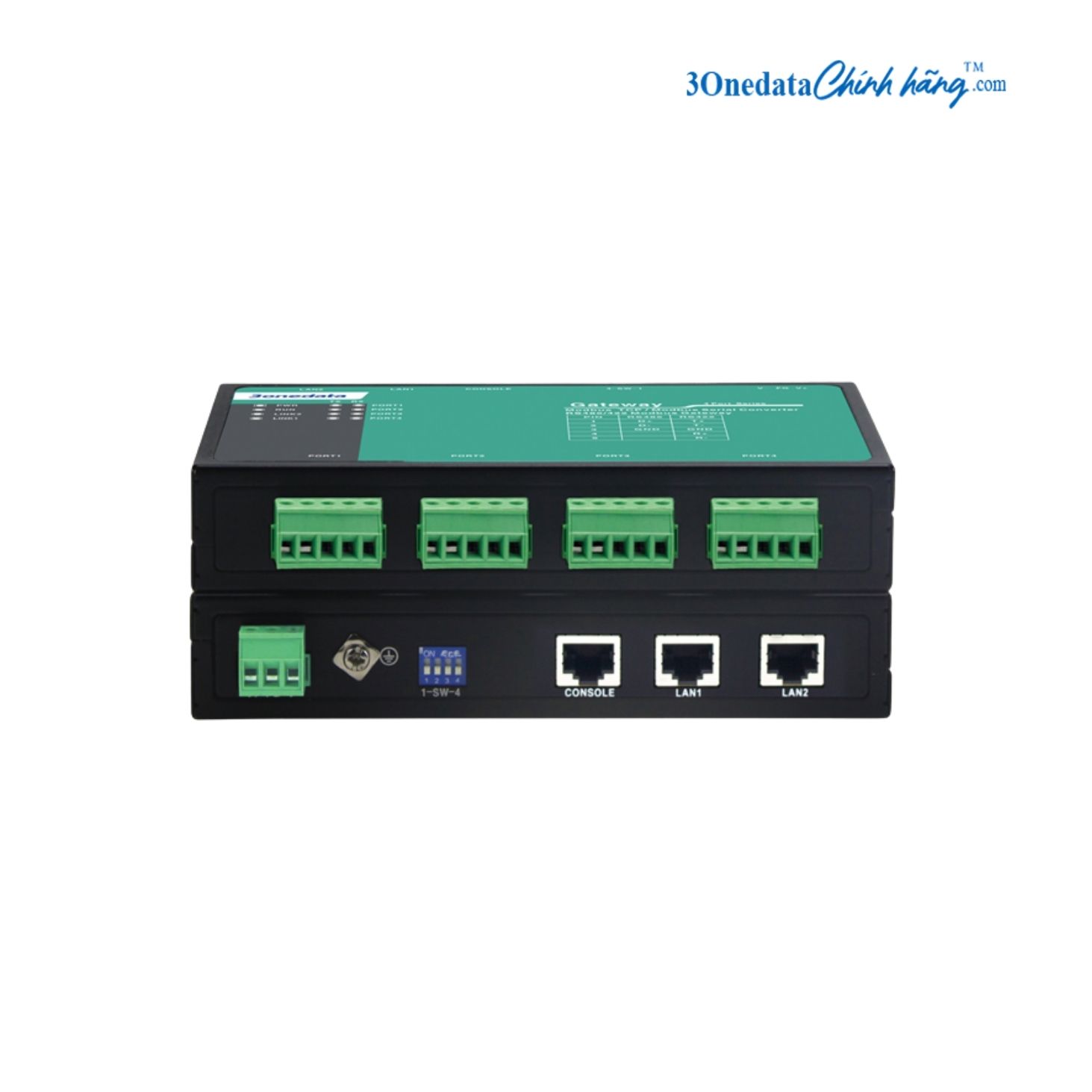

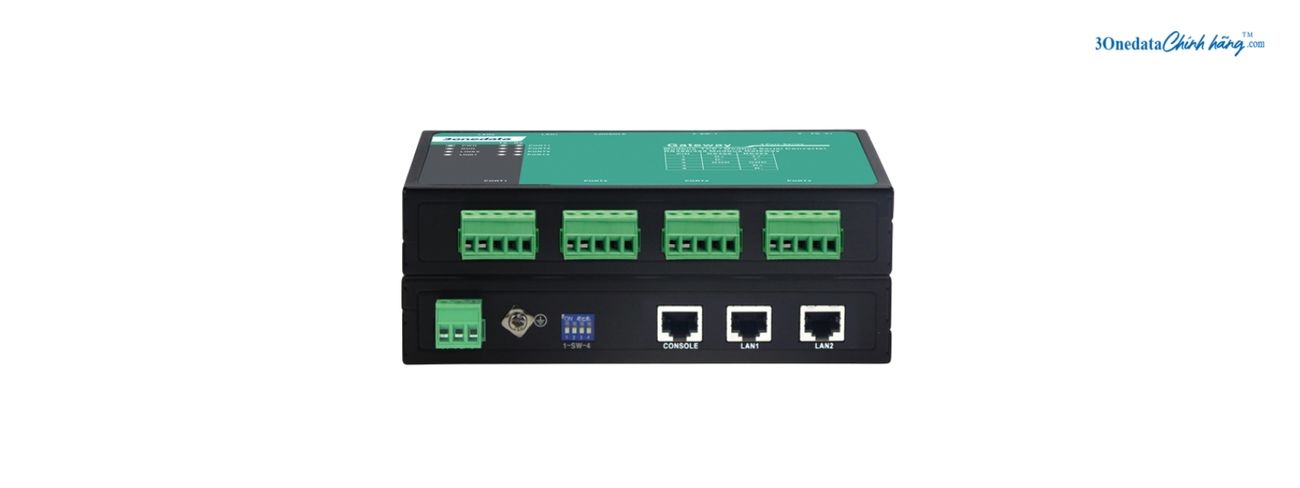

TỔNG QUAN VỀ GW1104-4D(RS-232)
GW1104-4D(RS-232) thuộc dòng Modbus Gateway 3onedata, được phát triển để kết nối hệ thống thiết bị sử dụng giao tiếp nối tiếp với mạng Ethernet. Bộ chuyển đổi phù hợp cho các hệ thống cần đưa dữ liệu từ cổng RS-232 lên mạng TCP/IP mà vẫn duy trì phương thức trao đổi dữ liệu Modbus quen thuộc.
Với 4 cổng RS-232 và 1 cổng Ethernet 10/100Base-T(X), GW1104-4D(RS-232) hướng đến các hệ thống có nhiều thiết bị nối tiếp cần được quản lý tập trung thông qua mạng. Bộ chuyển đổi có thể được sử dụng trong PLC, thiết bị đo lường, hệ thống tự động hóa tòa nhà, chăm sóc sức khỏe tự động và giám sát môi trường, phù hợp với nhiều mô hình ứng dụng công nghiệp.
GW1104-4D(RS-232) cũng được thiết kế theo hướng thuận tiện cho việc lắp đặt và quản trị trong hệ thống CNTT công nghiệp. Kiểu lắp đặt treo tường hoặc đặt bàn giúp bộ chuyển đổi dễ bố trí tại tủ điều khiển, khu vực thiết bị hoặc vị trí vận hành cần kết nối giao tiếp nối tiếp với Ethernet.
GW1104-4D(RS-232) DATASHEET
Để tra cứu đầy đủ thông số kỹ thuật của GW1104-4D(RS-232), người dùng có thể tham khảo GW1104-4D(RS-232) datasheet từ tài liệu kỹ thuật của 3onedata. Các thông số dưới đây tập trung vào giao diện, giao thức, phương thức quản lý, nguồn cấp, điều kiện môi trường và đặc tính cơ khí của phiên bản RS-232.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Ethernet | 10Base-T, 100Base-TX |
| Giao thức Ethernet | Modbus TCP, TCP, IP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS |
| Tốc độ Ethernet | 10/100M, tự động điều khiển luồng, MDI/MDI-X tự động |
| Số lượng cổng Ethernet | 1 |
| Kiểu cổng Ethernet | RJ45 |
| Chế độ duplex | Full/half duplex tự thích ứng |
| Chuẩn Serial | EIA RS-232C, RS-485, RS-422 |
| Giao thức Serial | Modbus RTU/ASCII |
| Số cổng Serial | 4 cổng RS-232 |
| Tín hiệu RS-232 | DSR, RTS, GND, TXD, RXD, DCD, CTS, DTR |
| Tốc độ baud | 300–115200bps |
| Data bit | 5bit, 6bit, 7bit, 8bit |
| Parity bit | None, Even, Odd, Space, Mark |
| Stop bit | 1bit, 2bit |
| Kiểu cổng RS-232 | RJ45 |
| Điều khiển luồng | RTS/CTS, DTR/DSR, XON/XOFF |
| Chế độ vận hành | RTU Master, RTU Slave, ASCII Master, ASCII Slave |
| Kết nối ở chế độ Master | Hỗ trợ tối đa 32 TCP Slave requests |
| Kết nối ở chế độ Slave | Hỗ trợ tối đa 16 TCP Master connections |
| Quản lý cấu hình | WEB, TELNET, Windows configuration tool |
| Bảo mật | Phân loại quyền người dùng, lọc địa chỉ IP, lọc địa chỉ MAC, WEB Console, TELNET Console |
| Đèn chỉ thị | Đèn nguồn, đèn hoạt động, đèn cổng Ethernet, đèn cổng Serial |
| Nguồn cấp GW1104-4D(RS-232) | 9–48VDC |
| Kiểu đấu nối nguồn | Terminal block 2 chân, pitch 5.08mm |
| Công suất không tải | ≤2.94W@12VDC |
| Công suất đầy tải | ≤3.00W@12VDC |
| Nhiệt độ hoạt động | -40~75℃ |
| Nhiệt độ lưu trữ | -40~85℃ |
| Độ ẩm tương đối | 5%～95% (không ngưng tụ) |
| Vỏ | Kim loại, bảo vệ IP30 |
| Lắp đặt | Treo tường hoặc đặt bàn |
| Kích thước | 160mm × 28mm × 95.5mm |
| Trọng lượng | ≤590g |
| ESD | IEC 61000-4-2, Level 4; phóng điện qua không khí ±15kV, tiếp xúc ±8kV |
| EFT/Burst | IEC 61000-4-4, Level 3 (ngoại trừ RS-232); nguồn ±2kV, tín hiệu ±1kV |
| Surge | IEC 61000-4-5, Level 3 (ngoại trừ RS-232); nguồn common mode ±2kV, differential mode ±1kV; tín hiệu common mode ±2kV, differential mode ±1kV |
| Tiêu chuẩn cơ học | IEC 60068-2-27 (Shock), IEC 60068-2-32 (Free fall), IEC 60068-2-6 (Vibration) |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 3 năm |
ĐỊA CHỈ PHÂN PHỐI GW1104-4D(RS-232) GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp GW1104-4D(RS-232) chính hãng với đầy đủ CO, CQ, phù hợp cho nhu cầu mua sắm của doanh nghiệp, dự án và hệ thống CNTT. Việc lựa chọn đúng mã GW1104-4D(RS-232) giúp đơn vị triển khai đáp ứng chính xác yêu cầu về số lượng cổng RS-232 trong hệ thống.
Khi tham khảo GW1104-4D(RS-232) tại 3onedata Chính Hãng, khách hàng có thể trao đổi trực tiếp về số lượng cần sử dụng, phạm vi ứng dụng và yêu cầu lắp đặt để lựa chọn phương án cung cấp phù hợp. 3onedata cũng có các phiên bản GW1104-4DI(RS-485) và GW1104-4D(3IN1)-RJ45 trong cùng dòng GW1104, thuận tiện khi hệ thống cần sử dụng giao tiếp nối tiếp khác RS-232.
