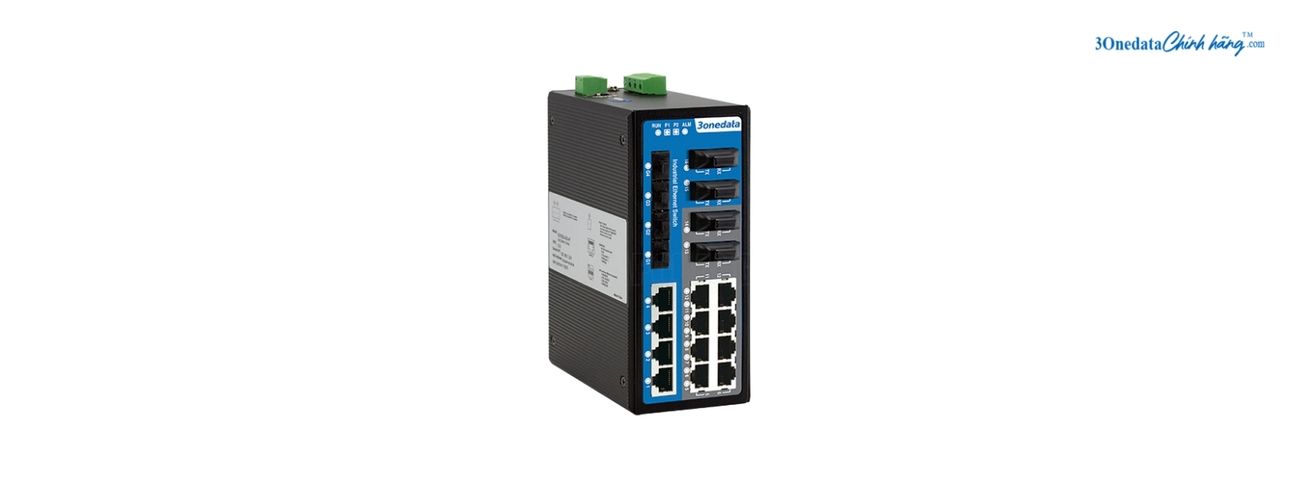

TỔNG QUAN VỀ IES7120-4GS-2F
IES7120-4GS-2F là switch Layer 2 Managed 3onedata thuộc dòng IES7120 của 3onedata, được thiết kế với 20 cổng Ethernet kết hợp giữa kết nối đồng 100M, cổng quang 100M và 4 khe SFP Gigabit. Cách bố trí giao diện này cho phép switch 3onedata kết nối trực tiếp nhiều nhóm thiết bị Ethernet công nghiệp, đồng thời cung cấp các tuyến uplink tốc độ Gigabit thông qua module SFP.
Switch công nghiệp 3onedata IES7120-4GS-2F hướng đến các hệ thống tự động hóa và hạ tầng công nghiệp cần khả năng quản trị mạng Layer 2, kết nối quang và vận hành ổn định trong điều kiện nhiệt độ rộng. Mẫu IES7120-4GS-2F có 14 cổng đồng 10/100Base-TX, 2 cổng quang 100Base-FX và 4 khe 1000Base-SFP, phù hợp với các tủ điều khiển, hệ thống giao thông, lưới điện, sản xuất thông minh và nhiều môi trường công nghiệp khác.
Khả năng quản trị của IES7120-4GS-2F bao gồm VLAN 802.1Q, STP/RSTP, QoS, IGMP Snooping, GMRP, Static Multicast, Port Trunking và Port Mirroring. Switch 3onedata còn hỗ trợ SNMP v1/v2c, CLI, WEB và Telnet, giúp kỹ thuật viên kiểm soát cấu hình, theo dõi lưu lượng và chẩn đoán trạng thái mạng trong quá trình vận hành.
ĐẶC ĐIỂM NỔI BẬT CỦA IES7120-4GS-2F
IES7120-4GS-2F tập trung vào khả năng kết nối đa giao diện, duy trì truyền thông và kiểm soát lưu lượng trong các hệ thống Ethernet công nghiệp. Sự kết hợp giữa các cơ chế dự phòng, quản trị Layer 2 và thiết kế phần cứng chuyên dụng giúp switch 3onedata đáp ứng nhiều yêu cầu vận hành tại tủ điều khiển và mạng truyền thông công nghiệp.
- Kết nối đồng và quang trên cùng một switch: IES7120-4GS-2F sở hữu 14 cổng 10Base-T/100Base-TX, 2 cổng 100Base-FX và 4 khe 1000Base-SFP. Cách bố trí này tạo điều kiện kết nối các bộ điều khiển, máy tính công nghiệp, camera, cảm biến hoặc các node mạng Ethernet với những tuyến truyền dẫn quang và uplink Gigabit.
- Tăng khả năng duy trì mạng với SW-Ring: Công nghệ SW-Ring của 3onedata hỗ trợ single ring, coupling ring, chain ring và Dual-homing ring. Khi xảy ra lỗi trên tuyến truyền dẫn, mạng có thể tự động khôi phục với thời gian nhỏ hơn 20ms, phù hợp với các hệ thống cần hạn chế thời gian gián đoạn kết nối.
- Quản trị lưu lượng theo nhu cầu vận hành: QoS cho phép phân loại và thiết lập mức ưu tiên cho các luồng dữ liệu, trong khi Bandwidth Management hỗ trợ phân bổ băng thông hợp lý giữa các cổng. Port Statistics và Port Mirroring cung cấp dữ liệu phục vụ theo dõi traffic và phân tích quá trình truyền nhận trên mạng.
- Kiểm soát lưu lượng multicast và broadcast: IES7120-4GS-2F hỗ trợ Storm Suppression để hạn chế broadcast, unknown multicast và unknown unicast. IGMP Snooping, GMRP và Static Multicast giúp kiểm soát luồng multicast, hạn chế dữ liệu không cần thiết truyền đến những cổng không tham gia nhóm nhận dữ liệu.
- Phân tách lưu lượng bằng VLAN: IEEE 802.1Q VLAN cho phép phân chia các nhóm lưu lượng trên cùng hạ tầng Ethernet, hỗ trợ tổ chức mạng theo từng nhóm thiết bị hoặc từng khu vực chức năng. IES7120-4GS-2F đồng thời hỗ trợ Static Port Aggregation để tăng băng thông kết nối và cải thiện độ tin cậy của đường truyền giữa các node mạng.
- Giám sát lỗi nguồn và liên kết: IES7120-4GS-2F sử dụng hai mạch nguồn độc lập để duy trì hoạt động khi một nguồn gặp sự cố. Khi phát hiện lỗi nguồn hoặc lỗi link, đèn ALARM có thể phát cảnh báo và relay alarm cung cấp tín hiệu cho hệ thống cảnh báo bên ngoài, hỗ trợ kỹ thuật viên xác định sự cố nhanh hơn.
- Thiết kế không quạt cho môi trường công nghiệp: IES7120-4GS-2F sử dụng kiến trúc fanless, tiêu thụ điện năng thấp và vỏ kim loại IP40. Switch 3onedata hỗ trợ lắp đặt DIN-Rail, nhiệt độ hoạt động -40~75°C và độ ẩm tương đối 5%～95% không ngưng tụ, phù hợp với các tủ mạng và tủ điều khiển công nghiệp.
- Hỗ trợ quản trị từ xa và chẩn đoán mạng: SNMP v1/v2c, WEB, Telnet và CLI cung cấp nhiều phương thức truy cập hệ thống quản lý. Các chức năng File Management, Online Upgrading, Port Statistics và Network Diagnosis hỗ trợ quá trình cấu hình, giám sát và bảo trì switch 3onedata trong quá trình vận hành.
- Tăng cường kiểm soát truy cập: User Permission Classification, User Password và MAC Port Lock cho phép kiểm soát quyền sử dụng, giới hạn truy cập và quản lý thiết bị theo từng cổng. Những chức năng này hỗ trợ kiểm soát tốt hơn các kết nối Ethernet trong hệ thống mạng công nghiệp.
IES7120-4GS-2F DATASHEET
Thông tin kỹ thuật của IES7120-4GS-2F được trình bày trong tài liệu IES7120 Series của 3onedata. Tài liệu cung cấp đầy đủ dữ liệu về giao diện, chuẩn mạng, chức năng quản trị, hiệu năng chuyển mạch, nguồn cấp, điều kiện môi trường, kích thước và các tiêu chuẩn công nghiệp liên quan đến switch 3onedata.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Model | IES7120-4GS-2F |
| Dòng sản phẩm | IES7120 Series |
| Loại switch | 20-port 100M/Gigabit Layer 2 Managed Industrial Ethernet Switch |
| Gigabit SFP | 4 khe 1000Base-SFP |
| Cổng quang 100M | 2 cổng 100Base-FX |
| Cổng đồng 100M | 14 cổng 10Base-T/100Base-TX, RJ45 |
| IEEE 802.3 | 10Base-T |
| IEEE 802.3u | 100Base-TX và 100Base-FX |
| IEEE 802.3z | 1000Base-X |
| IEEE 802.3x | Flow Control |
| IEEE 802.1D | Spanning Tree Protocol |
| IEEE 802.1w | Rapid Spanning Tree Protocol |
| IEEE 802.1Q | VLAN |
| IEEE 802.1p | CoS |
| Quản lý mạng | SNMP v1/v2c, Port Mirroring, QoS, DHCP Server, DHCP Client, File Management, Port Statistics |
| Bảo mật và cảnh báo | User Permission Classification, Port Alarm, Power Supply Alarm, E-mail Alarm |
| Chức năng switch | 802.1Q VLAN, Static Port Aggregation, Bandwidth Management, Flow Control |
| Unicast/Multicast | Static Multicast, GMRP, IGMP-Snooping |
| Giao thức dự phòng | SW-Ring, STP/RSTP |
| Quản lý thời gian | SNTP |
| Cổng đồng | 10Base-T/100Base-TX, RJ45, Automatic Flow Control, Full/Half Duplex, MDI/MDI-X Autotunning |
| Cổng quang | 100Base-FX, SC/ST/FC tùy chọn |
| Khe SFP | 1000Base-SFP |
| Cổng Console | CLI command line management port, RS-232, RJ45 |
| Cổng Alarm | Terminal block 2-pin, pitch 7.62mm, hỗ trợ 1 relay alarm output |
| Relay Alarm | 5A@30VDC hoặc 10A@125VAC |
| LED Indicator | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Phương thức truyền | Store and Forward |
| MAC Address | 8K |
| Packet Buffer | 3Mbit |
| Backplane Bandwidth | 12.8G |
| Switch Time Delay | < 10μs |
| Nguồn cấp | 12~48VDC |
| Đầu nối nguồn | Terminal block 4-pin, pitch 7.62mm |
| Nguồn dự phòng | Dual power supply redundancy |
| Bảo vệ nguồn | Reverse polarity protection, nonpolarity |
| Bảo vệ quá dòng | 4A |
| Công suất không tải tại 24VDC | 6.29W |
| Công suất đầy tải tại 24VDC | 11.4W |
| Nhiệt độ hoạt động | -40~75°C |
| Nhiệt độ lưu trữ | -40~85°C |
| Độ ẩm tương đối | 5%～95%, không ngưng tụ |
| Vỏ | Kim loại, IP40 |
| Lắp đặt | DIN-Rail mounting |
| Kích thước W × H × D | 70mm × 160mm × 130mm |
| Trọng lượng | ≤1.1kg |
| ESD | IEC 61000-4-2, Level 4 |
| ESD Air Discharge | ±15kV |
| ESD Contact Discharge | ±8kV |
| EFT | IEC 61000-4-4, Level 4 |
| EFT Power Supply | ±4kV |
| EFT Ethernet Interface | ±2kV |
| EFT Relay | ±4kV |
| Surge | IEC 61000-4-5, Level 2 |
| Surge Power Supply | Common mode ±1kV, Differential mode ±500V |
| Surge Ethernet Interface | ±2kV |
| Surge Relay | Common mode ±1kV, Differential mode ±500V |
| Shock | IEC 60068-2-27 |
| Free Fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 5 năm |
ĐỊA CHỈ PHÂN PHỐI IES7120-4GS-2F GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp switch 3onedata cho doanh nghiệp, nhà thầu và các dự án hạ tầng CNTT, tự động hóa công nghiệp. IES7120-4GS-2F được cung cấp chính hãng cùng đầy đủ CO, CQ theo yêu cầu hồ sơ, phù hợp với các đơn hàng riêng lẻ cũng như dự án cần số lượng switch công nghiệp lớn.
Khách hàng có nhu cầu mua IES7120-4GS-2F có thể liên hệ 3onedata Chính Hãng để nhận báo giá theo số lượng và nhu cầu sử dụng thực tế. Switch công nghiệp 3onedata IES7120-4GS-2F phù hợp với hệ thống cần 14 cổng đồng 100M, 2 cổng quang 100M và 4 khe SFP Gigabit, đồng thời yêu cầu nguồn DC kép, khả năng lắp DIN-Rail và phạm vi nhiệt độ hoạt động rộng.
