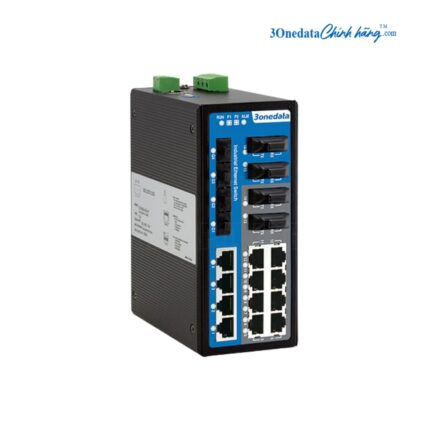

TỔNG QUAN VỀ IES7120-4GS
IES7120-4GS là switch công nghiệp quản lý Layer 2 3onedata thuộc dòng IES7120 của 3onedata, được thiết kế theo dạng DIN-Rail với tổng cộng 20 cổng Ethernet. Model cung cấp 4 khe cắm Gigabit SFP cùng 16 cổng Ethernet đồng 10/100Base-TX, phù hợp cho hệ thống mạng công nghiệp cần kết hợp kết nối đồng và đường truyền quang Gigabit. Kiến trúc chuyển mạch Store and Forward cùng backplane bandwidth 12.8Gbit/s giúp IES7120-4GS xử lý lưu lượng mạng ổn định trong môi trường vận hành liên tục.
Switch 3onedata IES7120-4GS hướng đến các hệ thống công nghiệp có yêu cầu cao về khả năng quản lý, dự phòng và giám sát mạng. Thiết bị có thể được sử dụng trong smart grid, rail transit, smart city, safety city, hệ thống năng lượng mới, hàng không vũ trụ, sản xuất thông minh và các dự án công nghiệp có yêu cầu khắt khe về EMC. Thiết kế fanless, dải nhiệt độ hoạt động từ -40 đến 75°C cùng nguồn vào 12~48VDC giúp switch công nghiệp 3onedata IES7120-4GS thích hợp với nhiều môi trường triển khai khác nhau.
IES7120-4GS tập trung vào khả năng vận hành mạng Layer 2 thông qua VLAN, QoS, STP/RSTP, IGMP Snooping, GMRP, Static Multicast, Port Trunking và SW-Ring. Hệ thống quản trị hỗ trợ CLI, Web, Telnet và SNMP, đồng thời cung cấp Port Mirroring, Port Statistics, DHCP, Bandwidth Management cùng các cơ chế cảnh báo qua relay và email. Nhờ tập hợp chức năng quản trị và dự phòng đa dạng, IES7120-4GS có thể tích hợp vào các hệ thống mạng công nghiệp cần kiểm soát lưu lượng, giám sát trạng thái kết nối và duy trì liên lạc khi xảy ra sự cố đường truyền.
ĐẶC ĐIỂM NỔI BẬT CỦA IES7120-4GS
IES7120-4GS được xây dựng theo hướng phục vụ mạng Ethernet công nghiệp có mật độ cổng cao và yêu cầu quản trị tập trung. Các đặc điểm dưới đây tập trung vào giá trị khai thác thực tế của switch 3onedata IES7120-4GS thay vì lặp lại các con số trong bảng thông số kỹ thuật.
- Khả năng kết hợp mạng đồng và quang: 4 khe SFP Gigabit cho phép IES7120-4GS kết nối với các tuyến uplink quang tốc độ cao, trong khi 16 cổng RJ45 10/100Base-TX phục vụ các thiết bị Ethernet ở lớp truy cập. Cách bố trí này phù hợp với các hệ thống cần đưa nhiều node Ethernet vào một switch nhưng vẫn yêu cầu đường truyền quang cho các tuyến kết nối chính.
- Quản trị Layer 2 đa chức năng: IES7120-4GS hỗ trợ VLAN, QoS, Port Trunking, Port Mirroring, Bandwidth Management, Flow Control và các cơ chế quản lý multicast. Các chức năng này cho phép kỹ thuật viên phân tách miền lưu lượng, kiểm soát mức ưu tiên của traffic, theo dõi dữ liệu trên từng port và phân bổ băng thông phù hợp với đặc tính của hệ thống mạng.
- Tăng khả năng duy trì kết nối khi có sự cố: SW-Ring, STP và RSTP được tích hợp để tạo cơ chế dự phòng đường truyền. Riêng công nghệ SW-Ring hỗ trợ single ring, coupling ring, chain ring và Dual-homing ring, với thời gian tự động khôi phục khi mạng xảy ra lỗi được công bố dưới 20ms. Cơ chế này đặc biệt phù hợp với mạng công nghiệp yêu cầu thời gian phục hồi ngắn khi một tuyến truyền dẫn bị gián đoạn.
- Hỗ trợ giám sát và chẩn đoán từ xa: SNMPv1/v2c, Port Statistics, Port Mirroring, DHCP Server, DHCP Client và các phương thức truy cập CLI, Web, Telnet giúp quản trị viên theo dõi hoạt động của mạng mà không cần thao tác trực tiếp tại vị trí lắp đặt. IES7120-4GS còn hỗ trợ email alarm và relay alarm để phát hiện nhanh các tình trạng bất thường liên quan đến nguồn cấp hoặc liên kết port.
- Thiết kế phù hợp môi trường công nghiệp: vỏ kim loại chuẩn IP40, phương thức lắp DIN-Rail, thiết kế không quạt và dải nhiệt độ hoạt động -40~75°C giúp switch công nghiệp 3onedata IES7120-4GS có khả năng làm việc trong những khu vực có điều kiện môi trường khắc nghiệt hơn so với mạng Ethernet văn phòng thông thường. IES7120-4GS cũng được kiểm tra theo nhiều tiêu chuẩn EMC, chống ESD, EFT và Surge, đồng thời đạt chứng nhận CE, FCC và RoHS.
- Cơ chế nguồn dự phòng độc lập: IES7120-4GS sử dụng hai mạch cấp nguồn độc lập với dải điện áp 12~48VDC. Khi một nguồn gặp lỗi, nguồn còn lại có thể tiếp tục duy trì hoạt động của switch. IES7120-4GS cũng hỗ trợ bảo vệ ngược cực, thiết kế nonpolarity và bảo vệ quá dòng 4A, phù hợp với yêu cầu cấp nguồn thường gặp trong hệ thống điện công nghiệp.
IES7120-4GS DATASHEET
Để tra cứu đầy đủ các thông số phục vụ thiết kế và lựa chọn switch, IES7120-4GS datasheet của 3onedata cung cấp thông tin về chuẩn Ethernet, giao diện kết nối, chức năng Layer 2, hiệu suất chuyển mạch, nguồn cấp, đặc tính môi trường, kích thước và tiêu chuẩn công nghiệp. Các thông số dưới đây được tổng hợp trực tiếp từ tài liệu kỹ thuật của dòng IES7120, trong đó model IES7120-4GS được xác định với 4 khe Gigabit SFP và 16 cổng Ethernet đồng 100M.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Model | IES7120-4GS |
| Loại switch | 20-port 100M/Gigabit Layer 2 Managed Industrial Ethernet Switch |
| Gigabit SFP | 4 khe 1000Base-SFP |
| Cổng đồng | 16 cổng 10Base-T/100Base-TX, RJ45 |
| Chế độ truyền | Store and Forward |
| MAC Address | 8K |
| Packet Buffer | 3Mbit |
| Backplane Bandwidth | 12.8Gbit/s |
| Switch Time Delay | < 10μs |
| Tiêu chuẩn Ethernet | IEEE 802.3 – 10Base-T; IEEE 802.3u – 100Base-TX và 100Base-FX; IEEE 802.3z – 1000Base-X |
| Flow Control | IEEE 802.3x |
| Spanning Tree | IEEE 802.1D STP; IEEE 802.1w RSTP |
| VLAN | IEEE 802.1Q VLAN |
| CoS | IEEE 802.1p |
| Quản lý mạng | SNMP v1/v2c, Port Mirroring, QoS, DHCP Server, DHCP Client, File Management, Port Statistics |
| Bảo mật và cảnh báo | Phân quyền người dùng, Port Alarm, Power Supply Alarm, E-mail Alarm |
| Switch Function | 802.1Q VLAN, Static Port Aggregation, Bandwidth Management, Flow Control |
| Unicast/Multicast | Static Multicast, GMRP, IGMP Snooping |
| Redundancy Protocol | SW-Ring, STP/RSTP |
| Time Management | SNTP |
| Cổng quang 100M | 100Base-FX, SC/ST/FC tùy chọn theo dòng sản phẩm |
| Console | Cổng quản lý CLI command line RS-232, RJ45 |
| Alarm Port | Terminal block 2-pin, pitch 7.62mm, hỗ trợ 1 relay alarm output |
| Relay | 5A@30VDC hoặc 10A@125VAC |
| LED Indicator | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Nguồn cấp | 12~48VDC |
| Đầu nối nguồn | Terminal block 4-pin, pitch 7.62mm |
| Nguồn dự phòng | Dual power supply redundancy |
| Bảo vệ nguồn | Reverse polarity protection, nonpolarity, 4A overcurrent protection |
| Công suất không tải | 5.28W tại 24VDC |
| Công suất đầy tải | 11.06W tại 24VDC |
| Nhiệt độ hoạt động | -40~75°C |
| Nhiệt độ lưu trữ | -40~85°C |
| Độ ẩm tương đối | 5%～95%, không ngưng tụ |
| Vỏ | Kim loại, IP40 |
| Lắp đặt | DIN-Rail mounting |
| Kích thước | 70mm × 160mm × 130mm |
| Trọng lượng | ≤1.1kg |
| ESD | IEC 61000-4-2, Level 4; phóng điện qua không khí ±15kV; tiếp xúc ±8kV |
| EFT | IEC 61000-4-4, Level 4; nguồn ±4kV; Ethernet ±2kV; relay ±4kV |
| Surge | IEC 61000-4-5, Level 2; nguồn common mode ±1kV, differential mode ±500V; Ethernet ±2kV; relay common mode ±1kV, differential mode ±500V |
| Shock | IEC 60068-2-27 |
| Free Fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 5 năm |
ĐỊA CHỈ PHÂN PHỐI IES7120-4GS GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp switch công nghiệp 3onedata cho doanh nghiệp, dự án và các hệ thống CNTT có nhu cầu sử dụng Ethernet công nghiệp. IES7120-4GS được cung cấp với nguồn hàng chính hãng cùng đầy đủ CO, CQ theo nhu cầu hồ sơ của khách hàng, hỗ trợ quá trình lựa chọn model và triển khai hệ thống mạng.
Khách hàng có nhu cầu mua IES7120-4GS có thể liên hệ 3onedata Chính Hãng để được tư vấn cấu hình phù hợp với số lượng cổng đồng, cổng quang và yêu cầu mạng thực tế. Đơn vị phân phối hỗ trợ thông tin về giá IES7120-4GS, tình trạng hàng hóa, chính sách bảo hành và hồ sơ cần thiết cho từng đơn hàng doanh nghiệp hoặc dự án.
