TỔNG QUAN VỀ IMC100-2T1F-2P48

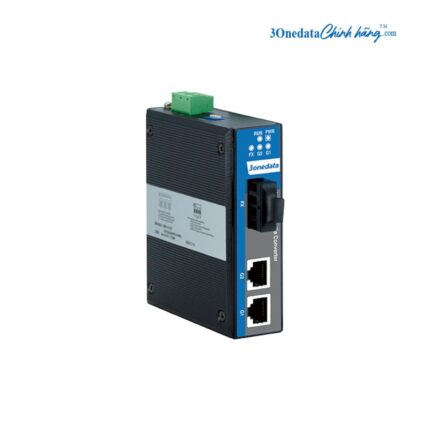

IMC100-2T1F-2P48 là bộ chuyển đổi quang điện công nghiệp 3onedata thuộc dòng IMC100, được thiết kế theo kiểu unmanaged để chuyển tiếp dữ liệu giữa đường truyền Ethernet đồng và kết nối quang. Phiên bản này trang bị 2 cổng đồng 10/100Base-T(X) cùng 1 cổng quang 100Base-FX, phù hợp với những hệ thống cần mở rộng liên kết Ethernet bằng đường truyền cáp quang mà không yêu cầu cấu hình quản trị phức tạp. Thiết kế DIN-Rail giúp bộ chuyển đổi quang điện 3onedata dễ bố trí trong tủ điện, tủ điều khiển và các khu vực kỹ thuật có không gian lắp đặt giới hạn.
IMC100-2T1F-2P48 hướng đến các hệ thống mạng công nghiệp sử dụng Ethernet 100 Mbps, đặc biệt tại nhà máy, hệ thống tự động hóa, giao thông đường sắt, hạ tầng đô thị thông minh, năng lượng mới và các khu vực có yêu cầu cao về khả năng hoạt động trong môi trường công nghiệp. Hai cổng đồng cho phép kết nối các node Ethernet sử dụng RJ45, trong khi cổng quang 100Base-FX đảm nhiệm đường truyền qua sợi quang. Nguồn cấp 12~48VDC dạng dự phòng giúp Industrial Media Converter 3onedata này phù hợp hơn với tủ điều khiển sử dụng nguồn DC công nghiệp.
Trong quá trình vận hành, IMC100-2T1F-2P48 cung cấp phương thức kết nối trực tiếp giữa mạng đồng và mạng quang với cơ chế truyền dẫn store-and-forward. Bộ chuyển đổi quang điện 3onedata sử dụng thiết kế không quạt, mức tiêu thụ điện thấp, hỗ trợ dải nhiệt độ hoạt động -40~75°C và vỏ kim loại IP40, từ đó đáp ứng tốt yêu cầu lắp đặt trong môi trường có điều kiện vận hành khắc nghiệt. Phiên bản IMC100-2T1F-2P48 còn hỗ trợ nguồn dự phòng 12~48VDC, phù hợp với các hệ thống cần duy trì kết nối khi một nhánh cấp nguồn gặp sự cố.
ĐẶC ĐIỂM NỔI BẬT CỦA IMC100-2T1F-2P48
IMC100-2T1F-2P48 được xây dựng cho những hệ thống Ethernet công nghiệp cần kết nối giữa mạng cáp đồng và đường truyền quang nhưng không muốn phát sinh thêm lớp quản trị phức tạp. Giá trị của IMC100-2T1F-2P48 nằm ở cách bộ chuyển đổi quang điện 3onedata kết hợp giao diện Ethernet 100 Mbps, thiết kế công nghiệp và nguồn cấp dự phòng trong một thiết kế nhỏ gọn, phù hợp với tủ điều khiển và các điểm mạng phân tán.
- Kết nối trực tiếp mạng đồng với đường truyền quang: IMC100-2T1F-2P48 cho phép các thiết bị Ethernet sử dụng cáp đồng kết nối với hệ thống truyền dẫn fiber thông qua cùng một bộ chuyển đổi. Cách kết nối này phù hợp khi một khu vực của hệ thống vẫn sử dụng cáp mạng RJ45 nhưng tuyến truyền dẫn cần chuyển sang cáp quang để đi xa hơn hoặc hạn chế ảnh hưởng từ môi trường điện từ.
- Phù hợp với các điểm mạng không cần quản trị tập trung: IMC100-2T1F-2P48 sử dụng cơ chế unmanaged nên quá trình đưa bộ chuyển đổi quang điện vào hệ thống tương đối đơn giản. Người triển khai có thể tập trung vào việc đấu nối đúng cổng đồng, cổng quang và nguồn cấp thay vì phải thiết lập địa chỉ IP quản trị hoặc duy trì một giao diện quản lý riêng cho từng converter.
- Thiết kế hướng đến môi trường tủ điện công nghiệp: IMC100-2T1F-2P48 sử dụng kiểu lắp DIN-Rail cùng vỏ kim loại, phù hợp với cách bố trí phổ biến trong tủ điều khiển, tủ điện và các khu vực kỹ thuật. Kiểu thiết kế này giúp bộ chuyển đổi quang điện 3onedata có thể bố trí cùng các module tự động hóa, bộ điều khiển và các thành phần mạng khác mà không cần sử dụng không gian rack tiêu chuẩn.
- Nguồn dự phòng tăng tính liên tục cho đường truyền: IMC100-2T1F-2P48 được thiết kế với hai đầu vào nguồn DC. Khi hệ thống cấp điện sử dụng hai nhánh nguồn độc lập, bộ chuyển đổi quang điện có thể tiếp tục hoạt động khi một nhánh gặp sự cố. Đặc tính này có ý nghĩa thực tế đối với các điểm mạng nằm trong tủ điều khiển hoặc khu vực mà việc mất liên kết Ethernet có thể ảnh hưởng đến quá trình giám sát và truyền dữ liệu.
- Hoạt động ổn định tại khu vực có điều kiện nhiệt độ thay đổi: Dòng IMC100 sử dụng thiết kế fanless, dải nhiệt độ hoạt động rộng và khả năng chịu các phép thử EMC theo tiêu chuẩn công nghiệp. Với IMC100-2T1F-2P48, những đặc tính này phù hợp với các vị trí lắp đặt không có điều hòa liên tục hoặc thường xuyên chịu biến động nhiệt độ như tủ điện ngoài hiện trường, khu vực sản xuất và các trạm kỹ thuật.
- Hạn chế điểm bảo trì cơ khí: Thiết kế không quạt của IMC100-2T1F-2P48 loại bỏ bộ phận quạt làm mát cơ khí khỏi quá trình vận hành. Cách thiết kế này phù hợp với những vị trí khó tiếp cận, nơi việc vệ sinh hoặc thay thế linh kiện làm mát không thuận tiện. Mức tiêu thụ điện thấp của dòng IMC100 cũng hỗ trợ giảm lượng nhiệt phát sinh trong không gian tủ điện.
- Linh hoạt khi lựa chọn giao diện quang: Cổng 100Base-FX của IMC100-2T1F-2P48 thuộc nhóm giao diện có tùy chọn đầu nối SC, ST hoặc FC trong dòng IMC100. Khả năng lựa chọn đầu nối giúp bộ chuyển đổi quang điện 3onedata dễ phù hợp với loại cáp và phương thức đấu nối đang được sử dụng tại từng hệ thống.
- Thích hợp cho nhiều lĩnh vực công nghiệp: 3onedata xác định dòng IMC100 có thể sử dụng trong smart city, rail transit, safety city, new energy và intelligent manufacturing. Với đặc tính chuyển đổi giữa Ethernet đồng và quang, IMC100-2T1F-2P48 có thể đảm nhiệm vị trí trung gian tại các điểm mà hạ tầng mạng cần kết hợp hai loại môi trường truyền dẫn.
IMC100-2T1F-2P48 DATASHEET
IMC100-2T1F-2P48 datasheet cung cấp các thông tin kỹ thuật cần thiết để xác định giao diện, phương thức truyền dẫn, nguồn cấp, điều kiện môi trường và đặc tính cơ khí của bộ chuyển đổi quang điện công nghiệp 3onedata. Các thông số dưới đây được tổng hợp theo datasheet IMC100 do 3onedata công bố, không bổ sung các giá trị ngoài tài liệu kỹ thuật.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Model | IMC100-2T1F-2P48 |
| Loại sản phẩm | Unmanaged Industrial Media Converter |
| Cổng đồng | 2 × 10/100Base-T(X), RJ45 |
| Cổng quang | 1 × 100Base-FX |
| Đầu nối quang | SC/ST/FC tùy chọn |
| Chế độ duplex | Full/Half Duplex |
| Flow Control | Automatic Flow Control |
| MDI/MDI-X | Autotunning |
| MAC Address | 2K |
| Backplane Bandwidth | 1G |
| Transmission Mode | Store and Forward |
| Nguồn cấp | 12~48VDC |
| Kiểu nguồn | Redundant power supply |
| Terminal nguồn | 4-pin, pitch 5.08mm |
| Công suất không tải | 1.0W |
| Công suất đầy tải | 1.1W |
| Nhiệt độ hoạt động | -40~75°C |
| Nhiệt độ lưu trữ | -40~85°C |
| Độ ẩm tương đối | 5%~95%, không ngưng tụ |
| Vỏ | Kim loại, bảo vệ IP40 |
| Lắp đặt | DIN-Rail mounting |
| Kích thước (W × H × D) | 35 × 110 × 95 mm |
| Khối lượng | 337g |
| ESD | IEC 61000-4-2, Level 4; Air ±15kV; Contact ±8kV |
| EFT | IEC 61000-4-4, Level 4; Power ±4kV; Signal ±2kV |
| Surge | IEC 61000-4-5, Level 4 |
| Shock | IEC 60068-2-27 |
| Free Fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 5 năm |
ĐỊA CHỈ PHÂN PHỐI IMC100-2T1F-2P48 GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối Media Converter 3onedata tại Việt Nam, có khả năng cung cấp IMC100-2T1F-2P48 chính hãng với đầy đủ CO, CQ và đáp ứng nhu cầu mua sắm cho doanh nghiệp, dự án hoặc hệ thống CNTT. Việc lựa chọn đúng mã IMC100-2T1F-2P48 giúp doanh nghiệp bảo đảm các yêu cầu về số lượng cổng đồng, cổng quang và nguồn cấp 12~48VDC dự phòng theo thiết kế mạng.
Khi có nhu cầu báo giá IMC100-2T1F-2P48, khách hàng có thể liên hệ 3onedata Chính Hãng để được tư vấn cấu hình, tình trạng hàng và chính sách bảo hành phù hợp. Đối với các hệ thống sử dụng nhiều bộ chuyển đổi quang điện công nghiệp 3onedata, thông tin về số lượng, loại đầu nối quang và yêu cầu nguồn DC nên được xác định trước để lựa chọn đúng phiên bản trong dòng IMC100.
