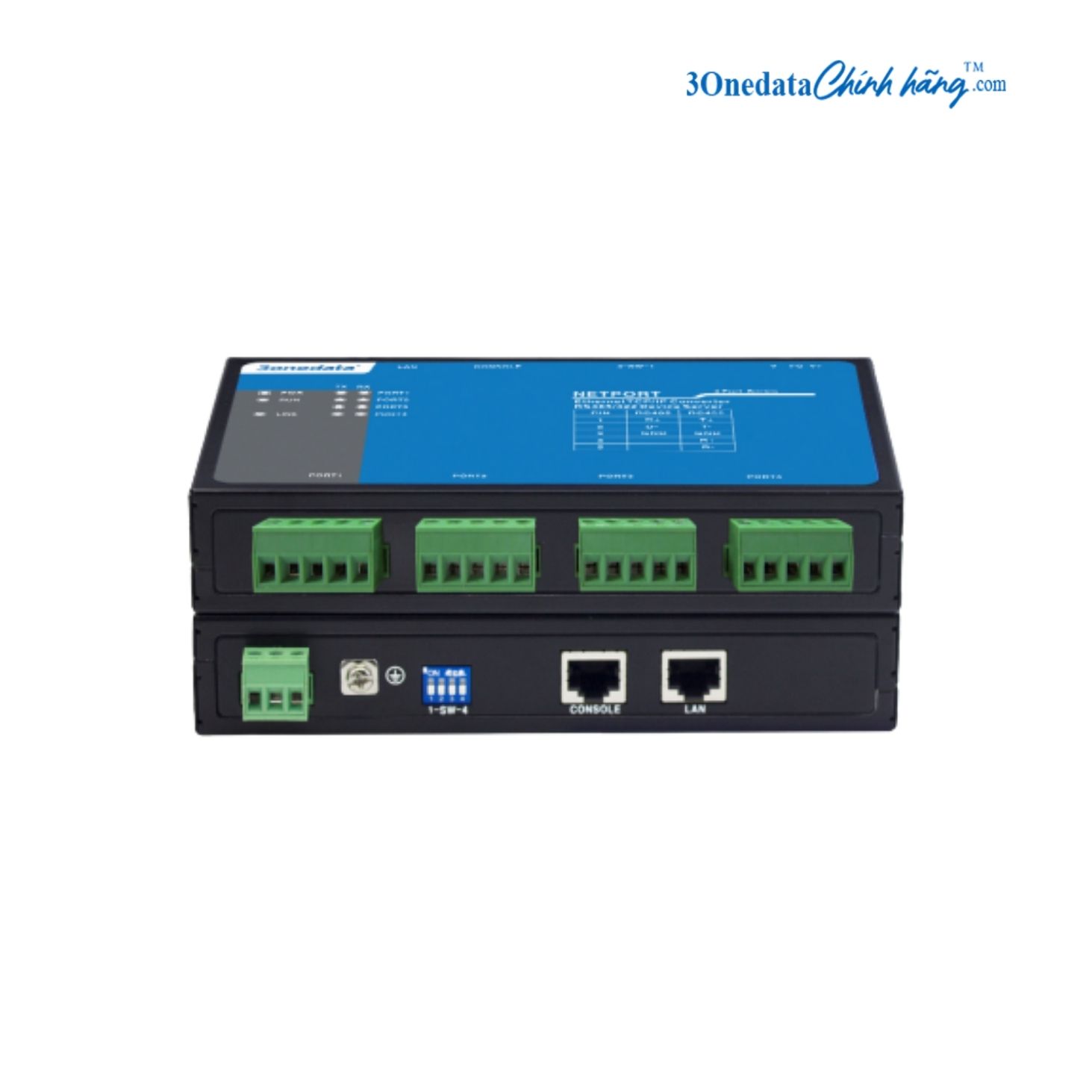

TỔNG QUAN VỀ NP304T-4D(3IN1)-RJ45
3onedata NP304T-4D(3IN1)-RJ45 thuộc dòng serial device server 4 cổng, được thiết kế để đưa các thiết bị sử dụng giao tiếp nối tiếp RS-232, RS-485 hoặc RS-422 vào hệ thống Ethernet thông qua kết nối mạng 10/100Base-T(X). Cách thức hoạt động này cho phép các thiết bị nối tiếp được kết nối và quản lý tập trung qua mạng IP thay vì chỉ giao tiếp trong phạm vi kết nối nối tiếp truyền thống.
Serial device server 3onedata NP304T-4D(3IN1)-RJ45 hướng đến các hệ thống có nhiều thiết bị điều khiển, đo lường hoặc tự động hóa sử dụng chuẩn truyền thông nối tiếp. Bốn cổng 3IN1 giúp một NP304T-4D(3IN1)-RJ45 có thể làm việc với RS-232, RS-485 và RS-422, phù hợp với nhiều loại máy móc và thiết bị đầu cuối khác nhau trong môi trường công nghiệp.
Với thiết kế wall/desktop mounting cùng khả năng hoạt động trong điều kiện nhiệt độ rộng, NP304T-4D(3IN1)-RJ45 phù hợp cho các hệ thống PLC, tự động hóa tòa nhà, thiết bị đo lường và giám sát môi trường. Bộ Chuyển Đổi RS232/485/422 3onedata này cũng hỗ trợ nhiều hình thức quản lý và truy cập qua mạng, giúp việc kết nối các cổng serial vào hạ tầng Ethernet thuận tiện hơn.
ĐẶC ĐIỂM NỔI BẬT CỦA NP304T-4D(3IN1)-RJ45
NP304T-4D(3IN1)-RJ45 tập trung vào khả năng kết nối các hệ thống serial với môi trường Ethernet và hỗ trợ quản trị từ xa. Những đặc điểm dưới đây thể hiện rõ cách serial device server 3onedata phục vụ các hệ thống tự động hóa và thiết bị đầu cuối cần giao tiếp qua mạng.
- Kết nối serial đa chuẩn: Bốn cổng 3IN1 cho phép NP304T-4D(3IN1)-RJ45 làm việc với RS-232, RS-485 và RS-422, thuận tiện khi hệ thống có nhiều loại thiết bị nối tiếp khác nhau.
- Truy cập thiết bị nối tiếp qua mạng IP: Serial device server 3onedata cho phép đưa dữ liệu từ các cổng serial lên mạng Ethernet để máy chủ hoặc máy trạm thực hiện giám sát, quản lý từ xa.
- Nhiều phương thức truyền dữ liệu: NP304T-4D(3IN1)-RJ45 hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang và UDP Multicast, đáp ứng nhiều kiểu kết nối giữa thiết bị nối tiếp và máy chủ.
- Kết nối qua gateway và routing: NP304T-4D(3IN1)-RJ45 hỗ trợ giao tiếp xuyên qua gateway và router, mở rộng phạm vi truy cập serial trong hệ thống mạng.
- Khả năng nhiều máy chủ truy cập: Chế độ polling cho phép nhiều máy chủ cùng truy cập một cổng serial, phù hợp với các hệ thống cần nhiều máy trạm theo dõi hoặc quản lý cùng một thiết bị.
- Khôi phục kết nối tự động: Serial device server 3onedata hỗ trợ virtual serial port và tự động khôi phục kết nối sau khi mạng bị gián đoạn, hạn chế thao tác xử lý thủ công khi đường truyền trở lại.
- Quản lý và kiểm soát truy cập: NP304T-4D(3IN1)-RJ45 hỗ trợ phân loại quyền người dùng cùng bộ lọc địa chỉ IP và MAC, giúp kiểm soát các nguồn truy cập vào hệ thống.
- Quản lý thuận tiện: Người dùng có thể cấu hình NP304T-4D(3IN1)-RJ45 thông qua công cụ Windows, TELNET hoặc giao diện WEB, phù hợp với nhiều phương thức quản trị khác nhau.
NP304T-4D(3IN1)-RJ45 DATASHEET
Để tra cứu đầy đủ các thông số phục vụ thiết kế và lựa chọn serial device server, NP304T-4D(3IN1)-RJ45 datasheet cung cấp các thông tin kỹ thuật về giao diện Ethernet, cổng serial, nguồn cấp, môi trường làm việc, đặc tính cơ khí và tiêu chuẩn công nghiệp của dòng NP304T.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Chuẩn Ethernet | 10Base-T, 100Base-TX |
| Giao thức Ethernet | TCP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS |
| Tốc độ Ethernet | 10/100M, tự động điều khiển luồng, MDI/MDI-X tự động |
| Số lượng cổng Ethernet | 1 |
| Giao diện Ethernet | RJ45 |
| Chế độ Duplex | Full/Half duplex tự động |
| Chế độ hoạt động Ethernet | 4 session, hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang và UDP Multicast |
| Chuẩn serial | EIA RS-232C, RS-485, RS-422 |
| Số lượng cổng serial | 4 cổng 3IN1 RS-232/RS-485/RS-422 |
| Tín hiệu RS-232 | DSR, RTS, GND, TXD, RXD, DCD, CTS, DTR |
| Tín hiệu RS-485 | D+, D-, GND |
| Tín hiệu RS-422 | T+, T-, GND, R+, R- |
| Tốc độ baud | 300-115200bps |
| Data bit | 5bit, 6bit, 7bit, 8bit |
| Parity bit | None, Even, Odd, Space, Mark |
| Stop bit | 1bit, 2bit |
| Giao diện serial | Cổng RS-232 sử dụng RJ45; cổng 3IN1 sử dụng RJ45 |
| Điều khiển luồng | RTS/CTS, DTR/DSR, XON/XOFF |
| Điều khiển hướng RS-485 | Công nghệ điều khiển tự động theo luồng dữ liệu |
| Khả năng tải RS-485/422 | 32 điểm polling, có thể tùy chỉnh 128 điểm |
| Điện trở kéo RS-485 | 4.7kΩ |
| Cấu hình | WEB configuration management, TELNET configuration, Windows configuration tool |
| Bảo mật | Phân loại quyền người dùng, lọc địa chỉ IP, lọc địa chỉ MAC, WEB console, TELNET console |
| Chỉ thị LED | Đèn nguồn, đèn hoạt động, đèn cổng Ethernet, đèn cổng serial |
| Nguồn cấp | 12~48VDC |
| Kết nối nguồn | Terminal block 3 chân, bước 5.08mm |
| Bảo vệ nguồn | Hỗ trợ kết nối không phân cực |
| Công suất không tải | ≤2.94W@12VDC |
| Công suất đầy tải | ≤3.00W@12VDC |
| Nhiệt độ hoạt động | -40~75℃ |
| Nhiệt độ lưu trữ | -40~85℃ |
| Độ ẩm tương đối | 5%～95%, không ngưng tụ |
| Vỏ | Kim loại, bảo vệ IP30 |
| Lắp đặt | Wall/Desktop mounting |
| Kích thước | 170mm × 31.5mm × 110mm |
| Trọng lượng | ≤590g |
| Cường độ cách ly điện từ RS-485/422 | 3KVDC/2KVrms |
| Tiêu chuẩn ESD | IEC 61000-4-2, Level 4; phóng điện qua không khí ±15kV, tiếp xúc ±8kV |
| Tiêu chuẩn EFT/B | IEC 61000-4-4, Level 3, không bao gồm RS-232; nguồn ±2kV, tín hiệu ±1kV |
| Tiêu chuẩn Surge | IEC 61000-4-5, Level 3, không bao gồm RS-232 |
| Surge nguồn | Common mode ±2kV, differential mode ±1kV |
| Surge tín hiệu | Common mode ±2kV, differential mode ±1kV |
| Tiêu chuẩn rung/chấn động | IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 3 năm |
ĐỊA CHỈ PHÂN PHỐI NP304T-4D(3IN1)-RJ45 GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp NP304T-4D(3IN1)-RJ45 chính hãng cho doanh nghiệp, dự án và các hệ thống CNTT có nhu cầu kết nối thiết bị serial với Ethernet. Khách hàng có thể yêu cầu đầy đủ CO, CQ cùng các chứng từ liên quan để phục vụ công tác nghiệm thu, quản lý vật tư và hồ sơ dự án.
Khi lựa chọn NP304T-4D(3IN1)-RJ45, khách hàng nên xác định trước loại cổng serial đang sử dụng, số lượng thiết bị cần kết nối và phương thức truy cập qua mạng để lựa chọn cấu hình phù hợp. 3onedata Chính Hãng có thể hỗ trợ tư vấn model, số lượng và nhu cầu sử dụng thực tế, đồng thời cung cấp báo giá NP304T-4D(3IN1)-RJ45 theo thời điểm liên hệ.
