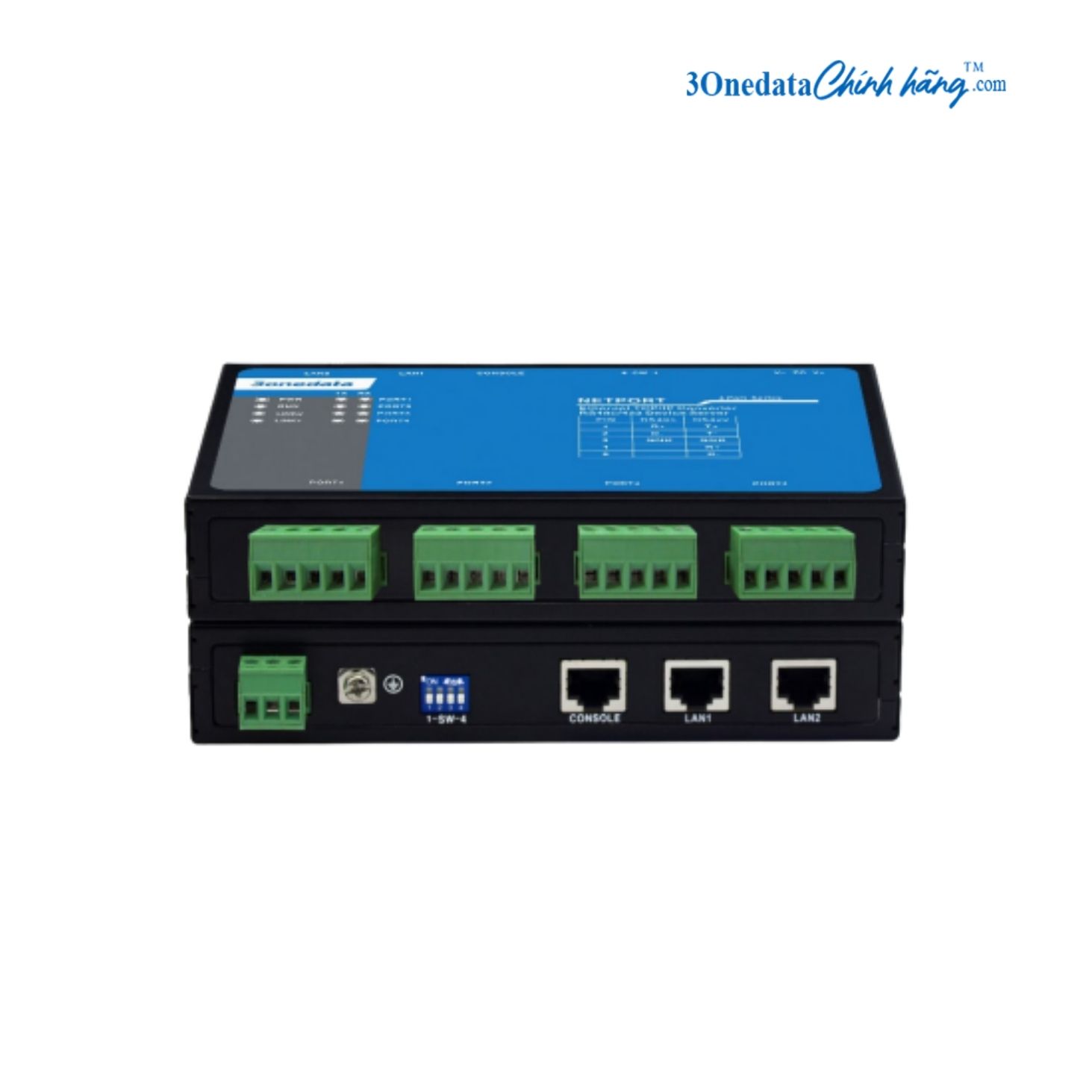

TỔNG QUAN VỀ NP314T-4DI(RS-485)
NP314T-4DI(RS-485) là serial device server thuộc dòng NP314T, được thiết kế để kết nối các thiết bị sử dụng giao tiếp nối tiếp RS-485/RS-422 với hệ thống Ethernet thông qua 2 cổng mạng 10/100Base-T(X). Bộ chuyển đổi giúp đưa các thiết bị nối tiếp vào môi trường mạng mà không cần thay đổi giao diện truyền thông hiện hữu, phù hợp với các hệ thống cần quản lý thiết bị từ xa qua mạng IP.
NP314T-4DI(RS-485) hướng đến các hệ thống công nghiệp sử dụng PLC, thiết bị đo lường, bộ điều khiển và các đầu cuối truyền thông nối tiếp. Với khả năng hỗ trợ nhiều phương thức truyền dữ liệu TCP, UDP cùng các chế độ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave và UDP Multicast, serial device server 3onedata có thể đáp ứng nhiều mô hình kết nối giữa thiết bị nối tiếp và máy chủ mạng.
NP314T-4DI(RS-485) sử dụng kiểu lắp đặt wall/desktop, phù hợp với không gian tủ điều khiển, khu vực vận hành máy móc hoặc các điểm đặt thiết bị cần kết nối mạng. Thiết kế không quạt, mức tiêu thụ điện thấp, dải nguồn 12~48VDC và khả năng hoạt động trong môi trường nhiệt độ -40~75°C giúp bộ chuyển đổi phù hợp với nhiều hệ thống tự động hóa công nghiệp, Building Automation System, Health Care Automation System và hệ thống giám sát môi trường.
ĐẶC ĐIỂM NỔI BẬT CỦA NP314T-4DI(RS-485)
NP314T-4DI(RS-485) tập trung vào khả năng đưa các thiết bị RS-485/RS-422 vào hệ thống Ethernet theo cách linh hoạt, đồng thời hỗ trợ quản lý kết nối và dữ liệu thông qua nhiều phương thức truy cập. Một số đặc điểm nổi bật của serial device server 3onedata gồm:
- Kết nối đồng thời nhiều thiết bị nối tiếp: NP314T-4DI(RS-485) hỗ trợ 4 cổng RS-485/RS-422, cho phép tập trung nhiều điểm truyền thông nối tiếp trên cùng một bộ chuyển đổi thay vì bố trí riêng từng bộ chuyển đổi cho từng thiết bị.
- Duy trì kết nối khi hệ thống mạng thay đổi: serial device server hỗ trợ tự động khôi phục kết nối sau khi mạng bị gián đoạn, phù hợp với các hệ thống yêu cầu quá trình trao đổi dữ liệu giữa máy chủ và thiết bị nối tiếp được duy trì ổn định.
- Hỗ trợ truy cập từ nhiều máy chủ: NP314T-4DI(RS-485) cho phép TCP sử dụng tối đa 4 kết nối đồng thời trên mỗi cổng nối tiếp, trong khi UDP hỗ trợ giao tiếp đơn máy hoặc đa máy, thuận tiện cho hoạt động giám sát và quản lý tập trung.
- Quản lý quyền truy cập theo người dùng: serial device server hỗ trợ phân loại quyền người dùng, kết hợp lọc địa chỉ IP và MAC để kiểm soát các nguồn truy cập đến hệ thống truyền thông nối tiếp.
- Linh hoạt trong phương thức cấu hình: NP314T-4DI(RS-485) hỗ trợ quản trị thông qua giao diện WEB, TELNET và công cụ cấu hình trên Windows, giúp kỹ thuật viên có thể lựa chọn phương thức quản lý phù hợp với môi trường vận hành.
- Tương thích thiết bị đầu cuối cũ: chức năng FIFO giúp NP314T-4DI(RS-485) tương thích với nhiều thiết bị đầu cuối đời cũ, hỗ trợ quá trình kết nối các hệ thống nối tiếp hiện hữu với mạng Ethernet mà không cần thay thế toàn bộ thiết bị đầu cuối.
Tham khảo thêm Bộ Chuyển Đổi RS232/485/422 3onedata tại 3onedata Chính Hãng để tìm hiểu thêm các dòng bộ chuyển đổi tín hiệu nối tiếp phù hợp với nhu cầu kết nối và truyền dữ liệu trong hệ thống CNTT, tự động hóa.
NP314T-4DI(RS-485) DATASHEET
NP314T-4DI(RS-485) datasheet trình bày các thông số kỹ thuật liên quan đến giao diện Ethernet, chuẩn truyền thông nối tiếp, phương thức quản lý, nguồn cấp, môi trường hoạt động, đặc tính cơ khí và tiêu chuẩn công nghiệp của serial device server 3onedata. Các thông số dưới đây được tổng hợp trực tiếp từ tài liệu kỹ thuật của dòng NP314T.
| Thông số kỹ thuật | Mô tả |
|---|---|
| Chuẩn Ethernet | 10Base-T, 100Base-TX |
| Giao thức Ethernet | TCP, UDP, ARP, HTTP, TELNET, ICMP, DHCP, DNS |
| Tốc độ Ethernet | 10/100M, tự động điều khiển luồng, MDI/MDI-X tự động |
| Số lượng cổng Ethernet | 2 |
| Giao diện Ethernet | RJ45 |
| Chế độ Duplex | Full/half duplex tự thích ứng |
| Chế độ hoạt động mạng | 4 sessions; hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast |
| Chuẩn cổng nối tiếp | EIA RS-232C, RS-485, RS-422 |
| Số lượng cổng nối tiếp | 4 RS-485/422 |
| Tín hiệu RS-485 | D+, D-, GND |
| Tín hiệu RS-422 | T+, T-, GND, R+, R- |
| Tốc độ baud | 300-115200bps |
| Data bit | 5bit, 6bit, 7bit, 8bit |
| Parity bit | None, Even, Odd, Space, Mark |
| Stop bit | 1bit, 2bit |
| Giao diện RS-485/422 | Cổng nối tiếp có cách ly, terminal block 5 chân, pitch 5.08mm |
| Điều khiển luồng | RTS/CTS, DTR/DSR, XON/XOFF |
| Điều khiển hướng RS-485 | Công nghệ tự động điều khiển theo luồng dữ liệu |
| Khả năng tải RS-485/422 | Hỗ trợ 32 điểm polling, có thể tùy chỉnh 128 điểm |
| Điện trở kéo RS-485 | Pull high/low 4.7kΩ |
| Cường độ cách ly điện từ | RS-485/422: 3KVDC/2KVrms |
| Quản lý cấu hình | WEB configuration, TELNET configuration, Windows configuration tool |
| Bảo mật | Phân loại quyền người dùng, lọc địa chỉ IP, lọc địa chỉ MAC, WEB console, TELNET console |
| Chỉ báo trạng thái | Chỉ báo nguồn, chỉ báo hoạt động, chỉ báo cổng Ethernet, chỉ báo cổng nối tiếp |
| Nguồn cấp | 12~48VDC |
| Đầu nối nguồn | Terminal block 3 chân, pitch 5.08mm |
| Cực tính nguồn | Không phân cực |
| Công suất NP314T-4DI(RS-485) | Không tải 2.94W @12VDC; đầy tải 2.94W @12VDC |
| Nhiệt độ hoạt động | -40~75℃ |
| Nhiệt độ lưu trữ | -40~85℃ |
| Độ ẩm tương đối | 5%～95% (không ngưng tụ) |
| Vỏ | Kim loại, bảo vệ IP30 |
| Lắp đặt | Wall/desktop mounting |
| Kích thước (W × H × D) | 170mm × 31.5mm × 110mm |
| Trọng lượng | ≤590g |
| IEC 61000-4-2 | ESD, Level 4; phóng điện qua không khí ±15kV, tiếp xúc ±8kV |
| IEC 61000-4-4 | EFT/B, Level 3; nguồn ±2kV, tín hiệu ±1kV |
| IEC 61000-4-5 | Surge, Level 3; nguồn common mode ±2kV, differential mode ±1kV; tín hiệu common mode ±2kV, differential mode ±1kV |
| Shock | IEC 60068-2-27 |
| Free fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Chứng nhận | CE, FCC, RoHS |
| Bảo hành | 3 năm |
ĐỊA CHỈ PHÂN PHỐI NP314T-4DI(RS-485) GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối thiết bị mạng 3onedata tại Việt Nam, cung cấp NP314T-4DI(RS-485) chính hãng cho doanh nghiệp, dự án và hệ thống CNTT có nhu cầu kết nối thiết bị nối tiếp với mạng Ethernet. Đơn vị hỗ trợ cung cấp đầy đủ CO, CQ, giúp hồ sơ mua sắm và nghiệm thu dự án được chuẩn bị theo yêu cầu.
Khách hàng có thể liên hệ 3onedata Chính Hãng để được tư vấn NP314T-4DI(RS-485) phù hợp với hệ thống đang vận hành, kiểm tra nhu cầu số lượng và nhận báo giá theo từng đơn hàng. Giá NP314T-4DI(RS-485) có thể thay đổi theo thời điểm và số lượng đặt mua, vì vậy khách hàng nên liên hệ trực tiếp để được báo giá và cập nhật chính xác.
