TỔNG QUAN VỀ IMC102B

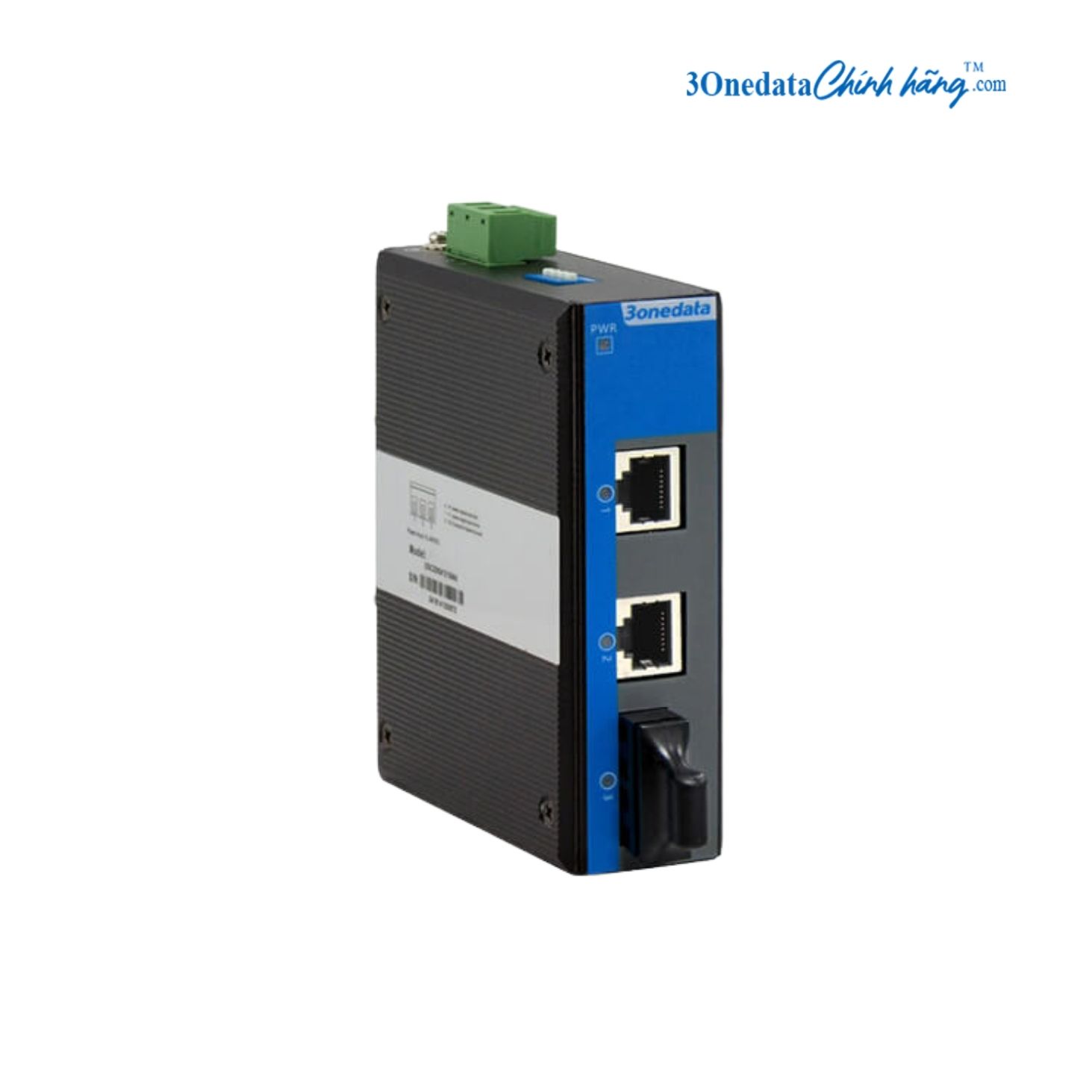

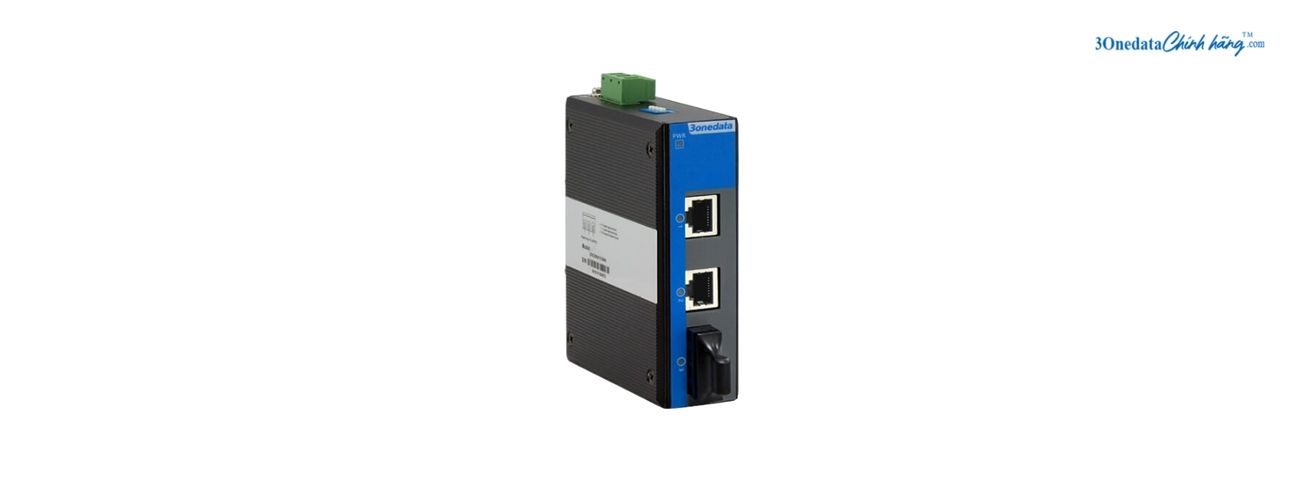

IMC102B là Industrial Ethernet Media Converter thuộc dòng bộ chuyển đổi quang điện công nghiệp của 3onedata, được thiết kế để chuyển đổi kết nối Ethernet điện 10/100Base-TX sang giao tiếp quang 100Base-FX. IMC102B hỗ trợ 2 cổng TP sử dụng RJ45 cùng 1 cổng quang, cho phép kết nối server, repeater, switch hoặc các thiết bị mạng ở những vị trí cần truyền dữ liệu qua đường cáp quang với khoảng cách xa hơn so với kết nối đồng thông thường.
Nhóm người dùng phù hợp với IMC102B gồm doanh nghiệp, nhà máy, hệ thống tự động hóa và các mạng Ethernet công nghiệp cần duy trì kết nối trong môi trường có dải nhiệt độ rộng. Hai cổng RJ45 của bộ chuyển đổi quang điện 3onedata hỗ trợ 10/100Base-T(X), Full/Half Duplex và tự động nhận MDI/MDI-X, trong khi giao diện 100Base-FX có các tùy chọn single-mode hoặc multi-mode cùng đầu nối SC/ST.
IMC102B phù hợp với các hệ thống cần kéo kết nối Ethernet từ khu vực này sang khu vực khác thông qua tuyến cáp quang, đồng thời vẫn duy trì phương thức kết nối RJ45 quen thuộc ở phía mạng đồng. Thiết kế vỏ kim loại chắc chắn, cấp nguồn 12–48VDC và khả năng hoạt động từ -40 đến 75°C giúp bộ chuyển đổi quang điện 3onedata thích hợp hơn với các tủ mạng, khu vực sản xuất và môi trường công nghiệp có điều kiện vận hành khắc nghiệt.
ĐẶC ĐIỂM NỔI BẬT CỦA IMC102B
IMC102B tập trung vào khả năng chuyển tiếp dữ liệu Ethernet qua môi trường quang trong khi vẫn giữ cách thức kết nối đơn giản ở phía cổng đồng. Những đặc điểm dưới đây giúp bộ chuyển đổi quang điện 3onedata này phù hợp với yêu cầu triển khai thực tế hơn, đặc biệt tại các vị trí cần mở rộng khoảng cách truyền dẫn hoặc làm việc trong điều kiện nhiệt độ thay đổi lớn.
- Chuyển đổi Ethernet điện sang quang: IMC102B cho phép ghép nối mạng 10/100Base-TX với đường truyền 100Base-FX, phù hợp khi tuyến kết nối giữa các điểm mạng sử dụng cáp quang thay cho cáp đồng.
- Linh hoạt lựa chọn đường truyền quang: 3onedata cung cấp các phiên bản IMC102B dành cho multi-mode 2 km, single-mode từ 20 km đến 120 km và một số phiên bản single-mode single-fiber từ 20 km đến 80 km.
- Tự động xử lý kết nối RJ45: Hai cổng TP hỗ trợ tự động kết nối 10/100Base-T(X), lựa chọn Full/Half Duplex hoặc chế độ làm việc cố định, đồng thời hỗ trợ MDI/MDI-X giúp giảm yêu cầu kiểm tra kiểu đấu nối cáp.
- Phù hợp môi trường công nghiệp: IMC102B sử dụng vỏ kim loại chắc chắn và thiết kế dành cho ứng dụng công nghiệp, với dải nhiệt độ hoạt động -40 đến 75°C. Datasheet cũng nêu khả năng bảo vệ IP30 trong phần giới thiệu và IP40 tại mục thông số cơ khí; thông số cơ khí được ghi nhận riêng trong bảng bên dưới theo tài liệu nhà sản xuất.
- Thiết kế cấp nguồn cho hệ thống công nghiệp: Bộ chuyển đổi quang điện 3onedata sử dụng nguồn 24VDC với dải đầu vào 12–48VDC, có bảo vệ đấu ngược cực và sử dụng terminal block 3 chân 7.62 mm.
- Theo dõi trạng thái kết nối trực tiếp: IMC102B trang bị đèn LINK/ACT cho các cổng 1–3 cùng đèn PWR, giúp người vận hành thuận tiện kiểm tra trạng thái liên kết và nguồn cấp tại vị trí lắp đặt.
- Hỗ trợ lắp đặt trong tủ mạng: Bộ chuyển đổi quang điện IMC102B có bộ phụ kiện DIN-Rail trong danh sách đóng gói, phù hợp với cách bố trí các thành phần mạng trong tủ điều khiển hoặc tủ thiết bị công nghiệp.
IMC102B DATASHEET
Nếu cần đối chiếu đầy đủ các thông số trước khi lựa chọn phiên bản, người dùng có thể tham khảo IMC102B datasheet do tài liệu kỹ thuật của 3onedata cung cấp. Bảng dưới đây tổng hợp các thông số được ghi trong datasheet, bao gồm giao diện Ethernet, giao tiếp quang, nguồn cấp, cơ khí, môi trường và các tiêu chuẩn liên quan.
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tiêu chuẩn | IEEE802.1 10Base-T, IEEE802.3u 100Base-TX, IEEE802.3 100Base-FX |
| Cổng RJ45 | 10/100BaseT(X) auto connection |
| Chế độ Duplex | F/H duplex hoặc force work mode |
| MDI/MDI-X | Hỗ trợ MDI/MDI-X connection |
| Cổng quang | 100BaseFX, SC/ST tùy chọn |
| Single-mode | 20 km, 40 km, 60 km, 80 km, 120 km tùy chọn |
| Multi-mode | 2 km |
| Bước sóng | 850 nm, 1310 nm, 1550 nm |
| 100Base-FX Multi-mode | 155 Mbps, 1310 nm, 2 km; average output ≥ -18 dBm, sensitivity ≤ -35 dBm |
| 100Base-FX Single-mode | 155 Mbps, 1310 nm, 20 km; average output ≥ -12 dBm, sensitivity ≤ -36 dBm |
| Điện áp đầu vào | 24VDC (12VDC~48VDC) |
| Bảo vệ | Opposite connection protection |
| Đầu nối nguồn | Terminal block 3 bit, 7.62 mm |
| Công suất không tải | 1.2W@24VDC |
| Công suất đầy tải | 1.536W@24VDC |
| Đèn cổng | 1~3 (LINK/ACT) |
| Đèn nguồn | PWR |
| Kích thước | 110mm × 35mm × 95mm (H × W × D) |
| Vỏ | IP40 protection, Metal case |
| Trọng lượng | 346g |
| Nhiệt độ hoạt động | -40 đến 75°C |
| Nhiệt độ lưu trữ | -45 đến 85°C |
| Độ ẩm tương đối môi trường | 10% đến 95%, không ngưng tụ |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 4 |
| EMS | EN61000-4-3 (RS), level 4 |
| EMS | EN61000-4-4 (EFT), level 4 |
| EMS | EN61000-4-5 (Surge), level 4 |
| EMS | EN61000-4-6 (CS), level 4 |
| EMS | EN61000-4-8, level 4 |
| EMS | EN61000-4-11, level 4 |
| Shock | IEC 60068-2-27 PASS |
| Free Fall | IEC 60068-2-32 PASS |
| Vibration | IEC 60068-2-6 PASS |
| Bảo hành | 5 năm |
ĐỊA CHỈ PHÂN PHỐI IMC102B GIÁ TỐT
3onedata Chính Hãng là đơn vị phân phối Industrial Media Converter 3onedata tại Việt Nam, cung cấp IMC102B chính hãng với đầy đủ CO, CQ cho doanh nghiệp, dự án và các hệ thống CNTT có nhu cầu sử dụng bộ chuyển đổi quang điện công nghiệp. Đơn vị phân phối có thể hỗ trợ lựa chọn phiên bản IMC102B theo loại cáp quang, khoảng cách truyền và yêu cầu kết nối thực tế.
Giá IMC102B có thể thay đổi theo phiên bản single-mode, multi-mode, khoảng cách truyền và cấu hình cổng quang. Khách hàng nên liên hệ 3onedata Chính Hãng để được báo giá theo đúng mã IMC102B cần sử dụng, đồng thời được tư vấn phiên bản phù hợp với hệ thống Ethernet công nghiệp đang triển khai.
